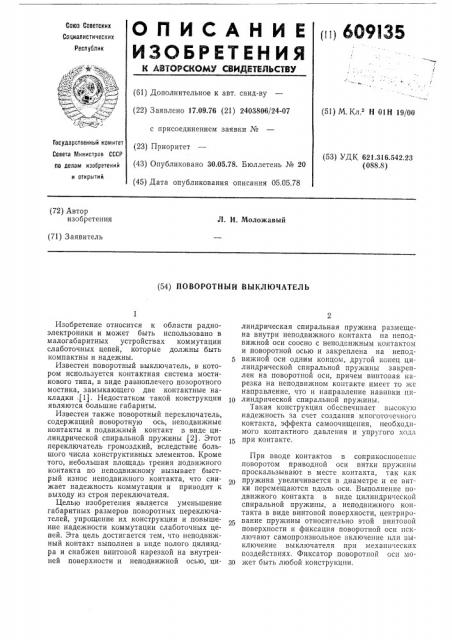

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (ц 609335 (61) Дополнительное к авт. свид-ву (22) Заявлено 17,09.76 (21) 2403806/24-07 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 05.05.78 (51) М. Кл в Н 01 Н 19/00

Государственный комитет

Совета РАинистров СССР по делам изобретений и открытий (53) УДК 621.316.542.23 (088.8) (72) Автор изобретения

Л. И. Иоложавый (71) Заявитель (54) ПОВОРОТНЫЙ ВЫКЛЮЧАТЕЛЬ

Изобретение относится к области радиоэлектроники и может быть использовано в малогабаритных устройствах коммутации слаботочных цепей, которые должны быть компактны и надежны.

Известен поворотный выключатель, в котором используется контактная система мостикового типа, в виде равноплечего поворотного мостика, замыкающего две контактные накладки;(1). Недостатком такой конструкции являются большие габариты.

Известен также поворотный переключатель, содержащий поворотную ось, неподвижные контакты и подвижный контакт в виде цилиндрической спиральной пружины (2). Этот переключатель громоздкий, вследствие большого числа конструктивных элементов. Кроме того, небольшая площадь трения подвижного контакта по неподвижному вызывает быстрый износ неподвижного контакта, что снижает надежность коммутации и приводит к выходу из строя переключателя.

Целью изобретения является уменьшение габаритных размеров поворотных переключателей, упрощение их конструкции и повышение надежности коммутации слаботочных цепей. Эта цель достигается тем, что неподвижный контакт выполнен в виде полого цилиндра и снабжен винтовой нарезкой на внутренней поверхности и неподвижной осью, цилиндрическая спиральная пружина размещена внутри неподвижного контакта на неподвижной оси соосно с неподвижным контактом и поворотной осью и закреплена на неподвижной оси одним концом, другой конец цилиндрической спиральной пружины закреплен на поворотной оси, причем винтовая нарезка на неподвижном контакте имеет то >ке направление, что и направление навивки цн1р линдрической спиральной пружины.

Такая конструкция обеспечивает высокую надежность за счет создания многоточечного контакта, эффекта самоочищения, необходимого контактного давления и упругого ход»

15 при контакте.

При вводе контактов в соприкосновенине поворотом приводной оси витки пружины проскальзывают в месте контакта, так как пружина увеличивается в диаметре и ее витки перемещаются вдоль оси. Выполнение подвижного контакта в виде цилиндрической спиральной пружины, а неподвижного контакта в виде винтовой поверхности, центрирование пружины относительно этой винтовой поверхности и фиксация поворотной оси исключают самопроизвольное включение нли выключение выключателя при механн еских воздействиях, Фиксатор поворотной осн моЗр жет быть любой конструкции.

На чертеже изображен предлагаемый поворотный выключатель в разрезе.

В корпусе 1 с резьбовым отверстием, являющимся неподвижным контактом, закреплена неподвижная ось 2, центрирующаяся по резьбовой поверхности корпуса 1 и центрирующая подвижный контакт — цилиндрическую спиральную пружину 3. Пружина 3 плотно, с натягом надета на ось 2 и один ее конец закреплен на оси 2, а другой — на поворотной оси 4. Оси 2 и 4 выполнены из изоляционного материала. Ось 4 центрируется в отверстии корпуса 1 по резьбе. Направление навивки пружины 3 совпадает с винтовой нарезкой корпуса 1. Центрирующая пружину 3 поверхность оси 2 имеет такой диаметр, что между внутренним диаметром резьбы корпуса 1 и наружным диаметром пружины 3 выдержан минимальный гарантированный зазор. На корпусе 1 закреплен фиксатор 5, выполненный, например, в виде пружины, свободный конец которой создает давление на выступающий конец оси 4.

При повороте оси 4 против направления навивки пружины 3 (как показано стрелкой) она вывинчивается по резьбе из корпуса 1 и раскручивает пружину 3, которая, увеличиваясь в диаметре, своими витками входит в контакт с резьбовой поверхностью корпуса 1.

При этом витки пружины 3 самоцентрируются в резьбе корпуса 1. Угол поворота оси

4 выбран таким, что витки пружины 3 плотно прилегают к винтовой поверхности корпуса 1, а за счет дополнительной деформации свободных крайних витков пружины 3 ось 4 имеет дополнительный упругий ход. Проворот происходит до отметки на корпусе 1. В этом положении ось 4 фиксируется в резьбе за счет трения, которое увеличивается пружиной 5.

При повороте оси 4 витки пружины, увеличиваясь в диаметре и перемещаясь вдоль оси пружины 3, скользят по боковым поверхностям резьбы корпуса 1, что сопровождается

5 относительным проскальзыванием в месте контакта. Усилие в месте контакта можно регулировать, изменяя угол поворота оси 4 или меняя геометрические и физические параметры пружины 3. Выключение производится по10 воротом оси 4 по резьбе до упора в центрирующую ось 2.

Формула изобретения

15 Поворотный выключатель, содержащий поворотную ось, неподвижный контакт и подвижный контакт в виде цилиндрической спиральной пружины, отл ич а ющи и с я тем, что, с целью уменьшения габаритных разме20 ров, упрощения конструкции и повышения надежности, неподвижный контакт выполнен в виде полого цилиндра и снабжен винтовой нарезкой на внутренней поверхности и неподвижной осью, цилиндрическая спиральная

25 пружина размещена внутри неподвижного контакта на неподвижной оси соосно с неподвижным контактом и поворотной осью и закреплена на неподвижной оси одним концом, другой конец цилиндрической спиральной

50 пружины закреплен на поворотной оси, причем винтовая нарезка на неподвижном контакте имеет то же направление, что и направление навивки цилиндрической спиральной пружины.

35 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 300897, кл. Н 01F 27/26, 1968.

2. Авторское свидетельство СССР №496616, 40 кл. Н 01Н 19/00, 1975.
