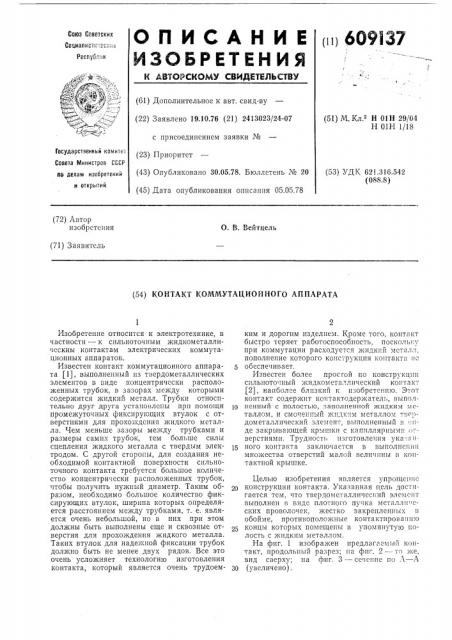

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иц 609137
Союз Советских
Социалисти".есин
Ресг|ублнк (61) Дополнительное к авт. свид-ву (22) Заявлено 19.10.76 (21) 2413023/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.05.78. Бюллетень № 20 (45) Дата опубликования описания 05.05.78 (51) M. Кл. Н 01Н 29/04
Н 01Н 1/18
Государственный комитеСовета Министров СССР по делам изобретений и открытий (53) УДК 621.316.542 (088.8) (72) Автор изобрстсиия
О. В. Вейтцель (71) Заявитель (54) КОНТАКТ КОММУТАЦИОННОГО АППАРАТА
Изобретение относится к электротехнике, в частности — к сильноточным жидкометалли сским контактам электрических коммутационных аппаратов.
Известен контакт коммутационного аппарата (1), выполненный из твердометаллических элементов в виде концентрически расположенных трубок, в зазорах между которыми содержится жидкий металл. Трубки относительно друг друга устаповлспы прп помощи промежуточных фиксирутощих втулок с отверстиями для прохо>кдсния жидкого металла. Чем меньше зазоры между трубками и размеры самих трубок, тем больше силы сцепления жидкого металла с твердым электродом. С другой стороны, для создания необходимой контактной поверхности сильноточного контакта требуется большое количество концентрически расположенных трубок, чтобы получить нужный диаметр. Таким образом, необходимо большое количество фиксирующих втулок, ширина которых определяется расстоянием между трубками, т. е. является очень небольшой, но в них при этом должны быть выполнены еще и сквозные отверстия для прохождения жидкого металла.
Таких втулок для надежной фиксации трубок должно быть не менее двух рядов. Все это очень усложняет технологию изготовления контакта, который является очень трудоемким и дорогим изделием. Кроме того, контакт быстро теряет работоспособность, поскольку при коммутации расходуетсч >кидк гй металл, пополнение которого конструкция контакта ис
5 обеспечивает.
Известен более простой по конструкции сильноточный >кидкометаллический контакт (2), наиболее близкий к изобретсншо. Этот контакт содержит контактодержатель, выпол1р пенный с полостью, заполненной жидким металлом, и смоченный жидким металлом твердометаллнческий элемент, вьтполненньш в ".иде закрывающей крышки с капилляриыми i>Iверстиямп. Трудность изготовления ука . а и15 ного контакта заключается в выполнении множества отверстий малой величины в коитактной крышке.
Целью изобретения является упрощсиис
20 конструкции контакта. Указанная цель достигается тем, что твердометаллический элемент выполнен в виде плотного пучка металли сских проволочек, жестко закрепленных в обойме, противоположные контактироваии.о концы которых помещены в упомянутую полость с жидким металлом.
На фиг. 1 изображен предлагаемый коиТВКТ, продольтпяй D33pC3; FIB /III 2 — ", > >IIC, вид сверху; на фиг. 3 — сечение по А — А
ЗО (увсличено) .
609137
Твердометаллический элемент 1, погруженный в жидкий металл 2, представляет собой набор металлических проволочек 3, например, круглого сечения, собранных в пучок, который жестко закреплен в обойме 4. Между проволочками имеются продольные капилляры 5. Внешние торцы проволочек Знаходятся на одном уровне и образуют рабочую поверхность 6 контакта. Обойма с твердометаллическим элементом 1 установлена, например, па резьбе пли другим способом на контактодержателе 7, в полости 8 которой находится жидкий металл 2. В полости 8 расположен противоположный рабочей поверхности 6 конец твердометаллического элемента 1. При необходимости возможна установка уплотнительной прокладки 9. жидкий металл по капиллярам 5 автоматически поступает к рабочей поверхности контакта. По мере его расходования производится подпитка жидким металлом из полости
8. Резерв жидкого металла и его автоматическая подача к рабочей поверхности 6 позволяет длительно эксплуатировать контакт без осмотров и наладок.
Пучок проволочек должен быть плотным, для чего его устанавливают в обойму, например, при нагревании последней. Рабочая поверхность контакта может быть любой конфигурации (круглой, четырехугольной и т, д.) ..
Проволочки также могут иметь различное сечение, например круглое. Материал проволочек может быть тугоплавким и дугостойким, поскольку проводимость обеспечивается жидким металлом.
Таким образом конструкция контакта весьма технологична, дешева в изготовлении, удобна в эксплуатации и надежна.
Предлагаемый контакт может найти широкое применение при создании надежных и дешевых коммутационных аппаратов с неогра1р ниченными возможностями по увеличению коммутируемого тока.
Формула изобретения
Контакт коммутационного аппарата на
15 большие токи, содержащий контактодержатель, выполненный с полостью, заполненной жидким металлом, и смоченный жидким металлом твердометаллический элемент, о т л ич а ю шийся тем, что, с целью упрощения
20 конструкции, указанный твердометаллический элемент выполнен в виде плотного пучка металлических проволочек, жестко закрепленных в обойме, противоположные контактированию концы которых помещены в упомянутую полость с жидким металлом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 494785, кл. Н 01Н 29/02, 1973.
Заявка № 2392547/24-7, кл. Н 01Н 29/00, 1976, по которой принято решение о выдаче авторского свидетельства.
