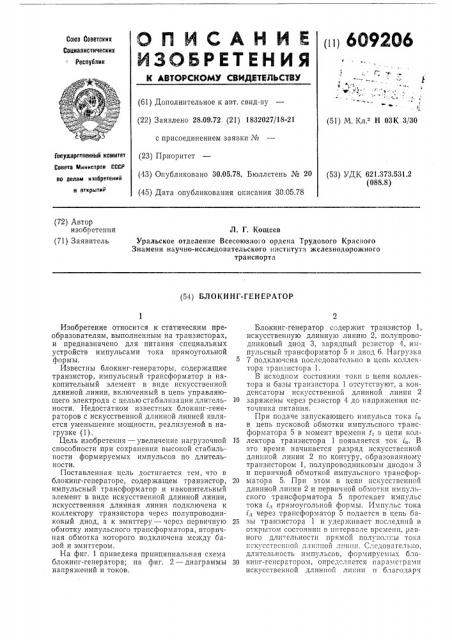

609206 большой крутизне фронта и спада импульса тока практически не зависит от параметров транзистора, напряжения источника питания и температуры окружающей среды. Увеличение крутизны спада импульса тока в цепи базы транзистора способствует снижению потерь энергии в транзисторе, обусловленных процессами его запирания.

В момент времени 1 импульс тока в цепи искусственной длинной линии спадает к нулю и происходит запирание транзистора 1. При этом напряжение У,„на входе искуственной длинной линии меняет свой знак па обратный, что обеспечивает ее отключение от транзистора 1 благодаря наличию полупроводникового диода 3. В этот момент времени транзистор переходит в запертое состояние, а конденсаторы искусственной длинной линии 2 заряжаются от источника питания через зарядный резистор 4, Формула изобретения

Блокинг-генератор, содержащий транзистор, импульсный трансформатор и накопительный элемент в виде искусственной длинной линии, отличающийся тем, что, с целью увеличения нагрузочной способности при сохранении высокой стабильности формируемых импульсов по длительности, искусственная длин10 ная линия подключена к коллектору транзистора через полупроводниковый диод, а к эмиттеру — через первичную обмотку импульсного трансформатора, вторичная обмотка которого подключена между базой и эмит15 тером, Источники информации принятые во внимание при экспертизе

1. Итхоки Я. С. Овчинников Н. И. Импульсные и цифровые устройства, М., 1972, 338, 20 рис. 12.

609206

4г

Щ/г. 2

Составитель М. Леонова

Техред А, Камышникова Корректор Л. Брахнина

Редактор Н, Коляда

Типография, пр. Сапунова. 2

Заказ 811/!О Изд. № 447 Тираж 1087 Подписное

КПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
