.% 60923

Класс 42с, 11вз

СССР

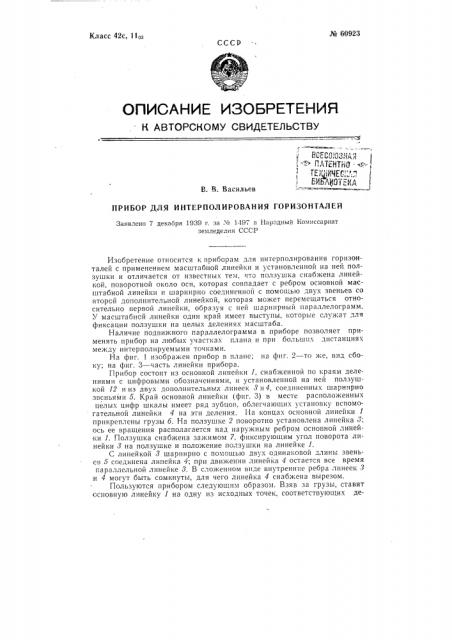

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВСЕСО 13 1АЯ, -"-: ПАт =Нт 1О. =..;;--

ТЕ/Г ИИс;:;, -,.", ! БиФл101-.=",(А

В. В. Васильев

ПРИБОР ДЛЯ ИНТЕРПОЛИРОВАНИЯ ГОРИЗОНТАЛЕЙ

Заявлено 7 декабря 1939 г. за X 1497 в Народный Еомиссариат земледелия СССР

Изобретение относится к приборам для интерполирования горизонталей с применением масштабной линейки и установленной на ней ползушки и отличается от известных тем, что ползушка снабжена линейкой, поворотной около оси, которая совпадает с ребром основной масштабной линейки и шарнирно соединенной с помощью двух звеньев со второй дополнительной линейкой, которая может перемещаться относительно первой линейки, образуя с ней шарнирный параллелограмм.

У масштабной линейки один край имеет выступы, которые служат для фиксации ползушки на целых делениях масштаба.

Наличие подвижного параллелограмма в приборе позволяет применять прибор на любых участках плана и при больших дистанциях между интерполируемыми точками.

На фиг. 1 изображен прибор в плане; на фиг. 2 — то же, вид сбоку; на фиг. 3 — часть линейки прибора.

Прибор состоит из основной линейки 1, снабженной по краям делениями с цифровыми обозначениями, и установленной на ней ползушкой 12 и из двух дополнительных линеек 3 и4, соединенных шарнирно звеньями 5. Край основной линейки (фиг. 3) в месте расположенных целых цифр шкалы имеет ряд зубцов, облегчающих установку вспомогательной линейки 4 на эти деления. На концах основной линейки 1 прикреплены грузы 6. На ползушке 2 поворотно установлена линейка 8; ось ее вращения располагается над наружным ребром основной линей-ки 1. Ползушка снабжена зажимом 7, фиксирующим угол поворота линейки 3 на ползушке и положение ползушки на линейке 1.

С линейкой,3 шарнирно с помощью двух одинаковой длины звеньев 5 соединена линейка 4; при движении линейка 4 остается все время гараллельной линейке 8. В сложенном виде внутренние ребра линеек 3 и 4 могут быть сомкнуты, для чего линейка 4 снабжена вырезом.

Пользуются прибором следующим образом. Взяв за грузы, ставят основную линейку 1 на одну из исходных точек, соответствующих де¹ 60923 лениям шкалы линейки. Линейка при этом располагается под углом

И вЂ” 80 к линии, соединяющей эту точку со второй точкой горизонтали.

Затем, сжав ушки зажима, т. е. освободив зажим, передвигаюг ползушку и ставят ее указатель на такое деление основнои линейки, которое соответствует разности высот двух исходных точек. Поворачивают линейку 3 на ползушке так, чтобы ее рабочий край (внутренний) прошел через вторую исходную точку плана, а затем отпускают ушки зажима. При этом действии пружины зажима линейка 1 зафиксируется на плане.

После этого двигают линейку 4, последовательно устанавливая ее над зубцами линейки 1. Тогда на пересечении рабочего ребра линейки 4 и линии, соединяющей исходные точки, получаются нужные положения промежуточных горизонталей, Эти пересечения отмечаются карандашом.

При передвигании линейки 4 ее слегка прижимают к линейке 1, тогда при соскакнвании линейки 4 с зубцов слышно щелканье. По звуку можно перемешать линейку, не i.ëÿäÿ на деления основной линейки.

Предмет изобретения

1. Прибор для интерполирования горизонталей с применением масштабной линейки и установленной на ней ползушки, о т л и ч а юшийся тем, что ползушка снабжена линейкой, поворотной около оси, которая совпадает с ребром основной масштабной линейки, и шарнирно соединенной при помощи звеньев с линейкой, могущей перемещаться относительно поворотной вокруг оси линейки, оставаясь параллельнои самой себе.

2. В приборе по и. 1 применение масштабной линейки, у которой один край снабжен выступами, служащими для фиксации ползушки на целых делениях масштаба.
