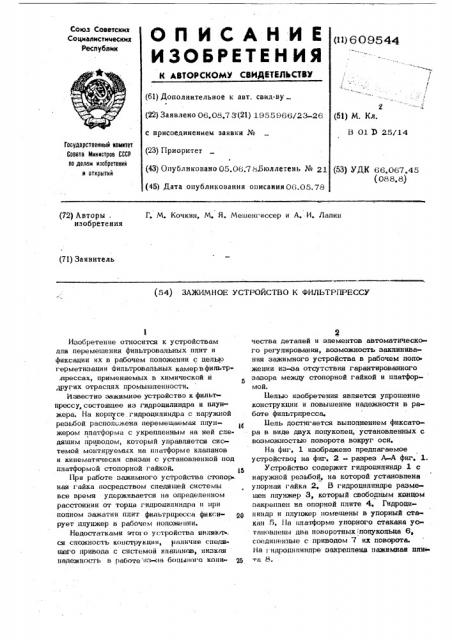

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (и) 609544

2 (51) M. Кл. (61) Дополнительное к авт. саид-ву

t (22) Заявлено 06.08.7 З(21) 1955966/23-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 05„06:78Бюллетень № 21 (45) Дата опубликования описания 06.05.78

В 01 D 25/14

Гасударстееииый комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 66.067.45 (088. 8) Г. М. Кочкин, М. Я. Мешенгиссер и А. И. Лапин (72) Авторы, изобретения (71) Заявитель (54) ЗАЖИМНОЕ УСТРОЙСТВО К ФИЛЬТРПРЕССУ

Изобретение относится к устройствам

IIII перемещения фипьтрованьных плит и фиксации их в рабочем положении с целью герметизации 4ильтровальных камер в фипьтр.прессах, применяемых в химической и других отраслях промышленности.

Известно зажимное устройство к фины прессу, состоящее из гипроцилиндра и ппунжера. На корпусе.гидроцининдра с наружной резьбой распопожена перемещаемая пнунжером ппатформа с укреппенным на ней следящим приводом, который управляется системой монтируемых на платформе клапанов и кинематически связан с установленной под платформой стопорной гайкой. !

При работе зажимного устройства стопор-. наи гайка посредством спедящей системы все время удерживается на определенном расстоянии от торца гидроиипиндра и при полном зажатии плит фипьтрнресса фикси- gp рует ппунжер в рабочем попожении.

Недостатками woI о устройства ивняк си сложность конструкции, (наличие спедя« шаго привода с системой клапанов, низкая надежность в работе нз-сы бопынотo копи- оя

2 чества деталей и зпементов автоматического регулирования, возможность закпинивания зажимного устройства в рабочем поло. жении из-аа отсутствия гарантированного зазора между стопорной гайкой и платформой.

Целью изобретения является упрощение конструкции и повышение надежности в работе фипьтрпресса.

Бень достигается выполнением фиксатора в виде двух попуколец, установленных с возможностью поворота вокруг оси.

На фиг, 1 изображено предлагаемое устройство; на фиг. 2 - разрез А-А фиг. 1.

Устройство содержит гидроципиндр 1 с наружной резьбой, на которой установлена упорная гайка 2, В гидроципиндре разме щен плунжер 3, который свободным концом закреплен на опорной плите 4. Гидроципиндр и ппутокер помещены в упорный стакан 5. На платформе упорного стакана установлены два поворотных попукольца 6, соединенные с приводом 7 их поворота.

gaia идропнпиндре закреплена пажимная ппн, а H.

609544

+ma. 1

4 А

Риа. 2

Полукольца кинематически связаны с при водом их поворота и в рабочем положении образук;т вокруг плунжера упорное кольцо, которое располагается между упорной гайкой и упорным стаканом и тем самым фиксирует подвижные части гидроципиндра в рабочем положен и и.

Предлагаемое устройство работает следующим образом. 0

При подаче рабочей жидкости в гидроцилиндр последний, перемещаясь, переводит нажимную плиту 8 в рабочее положение, после чего привод поворачивает полукольца до их соприкосновения, т. е. до образования замкнутого кольца вокруг гидроцилиндра между упорной гайкой и упорным стаканом.

После этого отключается подача рабочей жидкости в гидроцилиндр и на фипьтрпрессе начинают фильтровать суспензию. После за- 20 вершения технологических операций по фильг рованию суспензии и обезвоживания осадка в гидроцилиндр подается рабочая жидкость под давлением, что ссвобождает от нагрузки полукольца, которые выводятся из рабочей зоны приводом их поворота. После сбрасывания давления из гидросистемы гидроцилиндр вместе с нажимной плитой возвращается в исходное положение.

Предлагаемое устройство позволит значительно повысить надежность в работе фильтр. пресса и упростить его конструкцию.

Формула изобретения

Зажимное устройство к фильтрпрессу содержащее г идроцилиндр, плунжер и фиксатор рабочего положении гидроципиндра, о тл и ч а ю ш е е с я тем, что, с целью упрощения конструкции и повышения надежности в работе фильтрпресса, фиксатор выполнен в виде двух полуколец, установленных с возможностью поворота вокруг оси.
