Устройство для установки стопорных колец

Устройство для установки стопорных колец

Иллюстрации

Показать все

Реферат

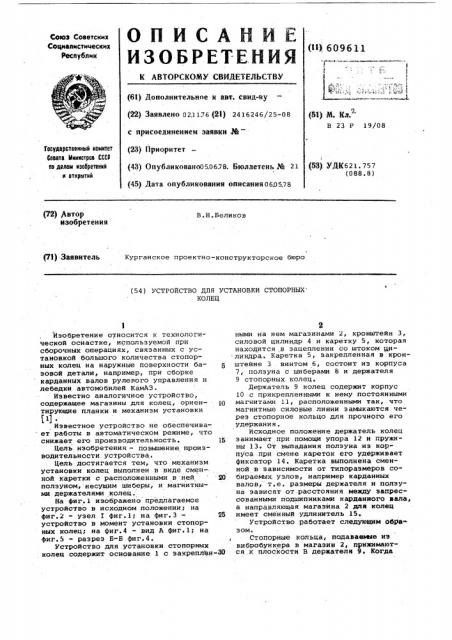

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

С4ноз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6t) Дополнительное к авт. свид-ву (22) Заявлено 02,1176 (21) 2416246/25-08 с присоединением заявки .№ (23) Приоритет (43) Опубликовано05.06.78. Бюллетень № 21 (5t) М. Кл.

В 23 Р 19/08

Госуд&рствеииый комитет

Co&ST& Министров СССР оо делам изворот&ной и открытий (53) УДКб 21. 757 (088.8) (45) Дата опубликования описапия0605,78

В.Н.Беликов (72),Автор изобретения

Pt) Заявитель Курганское проектно-конструкторское бюро (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ СТОПОРНЫХ

КОЛЕЦ

Изобретение относится к технологической оснастке, используемой при сборочных операциях, связанных с установкой большого количества стопорных колец на наружные поверхности базовой детали, например, при сборке карданных валов рулевого управления и лебедки автомобилей КамАЗ.

Известно аналогичное устройство, содержащее магазины для колец, ориен- 10 тирующие планки и механизм установки (11.

Известное устройство не обеспечивает работы в автоматическом режиме, что снижает его производительность. 15

Цель изобретения - повышение прои зводительности устройства.

Цель достигается тем, что механизм установки колец выполнен в виде сменной каретки с расположенными в ней ЯО ползуном, несущим шиберы, и магнитными держателями колец.

На фиг.1 изображено предлагаемое устройство в исходном положении; на фиг.2 - узел 1 фиг.1; на фиг.З вЂ” 25 устройство в момент установки стопорных колец& на фиг.4 — вид A фиг.1; на фиг.5 - разрез Б-Б фиг.4.

Устройство для установки стопорных колец содержит основание 1 с закреплен-ЗО

2 ными на нем магазинами 2, кронштейн 3, силовой цилиндр 4 и каретку 5, которая находится в зацеплении со штоком 11Н линдра. Каретка 5, закрепленная в кронштейне 3 . винтом б, состоит из корпуса

7, ползуна с шиберами 8 и держателя

9 стопорных колец.

Держатель 9 колец содержит корпус

10 с прикрепленными к нему постоянными магнитами 11, расположенными так, что магнитные силовые линии замыкаются через стопорное кольцо для прочного его удержания.

Исходное положение держатель колец занимает при помощи упора 12 и пружины 13 ° От выпадания ползуна иs корпуса при смене кареток его удерживает фиксатор 14. Каретка выполнена сменной в зависимости от типоразмеров собираемых узлов, например кардаиных валов, т.е. размеры держателя и ползу" на зависят от расстояния между запрессованными подшипниками карданиого вала, а направляющая магазина 2 для колец имеет сменный удлинитель 15.

Устройство работает следующим обСтазом.

Стопорные кольца, подаваемые иэ вибробункера в магаэии 2, прижимащтся к плоскости В держателя 9. Когда

60961) Формула изобретения

Pur 2 на позицию установки стопорных колец подается собираемый узел (вилка или фланец) с запрессованными на предыдущей позиции подшипниками, включается в работу силовой цилиндр 4, шток которого перемещает полэун вниз, отсекая шиберами 8 из стопок по одному стопорному кольцу 16. При этом остальные кольца удерживаются в магазинах ° Отсеченные кольца 16 удерживаются на держателе 9 магнитами от пацения. !О

При дальнейше;ч движении вниз держатель 9 упирается в буртики 17 собираемого узла и останавливается. Ползун, продолжая двигаться, шиберами 0 толкает упорные кольца. 16, соприкасаясь с ни- 15 ми в двух точках Г и Д, чтобы не было разворота колец, и кольца заходят в проточки подшипников собираемого узла. устройство, легко переналаживаемое на ряд типоразмеров изделий так как 20 оно имеет сменную каретку 5, фиксируемую винтом 6, и удлинитель 15, может быть применено в переналаживаемой автоматизированной линии.

1. Устройство для установки стопорных колец на наружные поверхности базовой детали, содержащее магазины для колец, ориентирующие планки и механизм установки, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, механизм установки выполнен в виде каретки .с расположенными в ней полэуном, несущим шиберы, и держателями колец.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что держатель колец выполнен магнитным.

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что каретка выполнена сменной.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

М 269043, кл. Э 25 В 29/06, 1966.

609611 иг

Вид 4

Б-Б

У S f

33 3

44иг. К

44"иг 4
