Устройство для продольной резки полосового материала

Устройство для продольной резки полосового материала

Иллюстрации

Показать все

Реферат

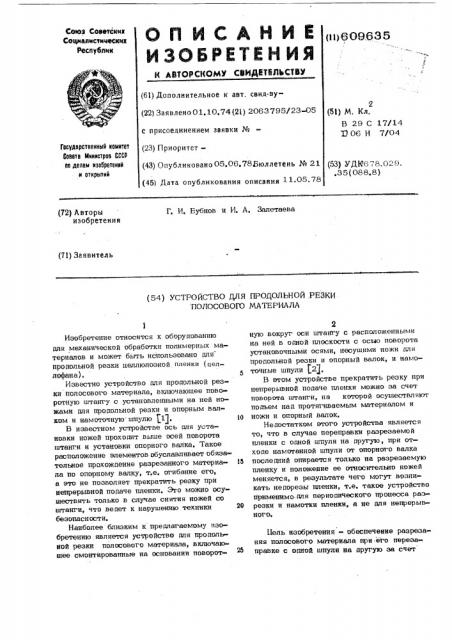

(61) Дополнительное к авт. свид-ву(22) Заявлено 01, 10,74 (21) 2063795/23-05 с присоединением заявки № (23) Приоритет(43) Опубликовано 05.06.78Бюллетень № 21 (45) Дата опубликования описания 11.05.78

2 (51) М, Кл.

В 29 С 17/14

Б 06 Н 7/04

Гасударственный квинтет

Свввтв Мннистрвв СССР ав делам нзовретеннй и открытнй (5З) УДК678.0 9. ,3 5 (088. 8) (72) Авторы изобретения

Г. И. Бубнов и И. А. Залетаева (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОЦОЛЬНОЙ РЕЗКИ ПОЛОСОВОГО МАТЕРИАЛА

Изобретение относится к оборудованию для механической обработки полимерных материалов и может быть использовано для продольной резки целлюлозной пленки (целлофана).

Известно устройство для продольной резки полосового материала, включаюшее поворотную штангу с установленными на ней ножами для продольной резки и опорным валком и намоточную шпулю g1), В известном устройстве ось для установки ножей проходит выше осей поворота штант.и и установки опорного валка. Такое расположение элементов обуславливает обязательное прохождение разрезанного матерна- 1б ла по опорному валку, т.е, огибание его, а это не позволяет прекратить резку при непрерывной подаче пленки, Это можно осушествить только в случае снятия ножей со штанги, что ведет к нарушению техники 20 безопасности.

Наиболее близким к предлагаемому изобретению является ycTpoNcrbo для продоль иой резки полосового материала, включаюшее смонтированные на основании поворот2 ную вокруг оси штанту с расположенными на ней в одной плоскости с осью поворота установочными осями, несушими ножи для продольной резки и опорный валок, и намоточные шпули $2).

В этом устройстве прекратить резку при непрерывной подаче пленки можно за счет поворота штанти, на которой осушествляют подъем над протягиваемым материалом и ножи и опорный валок, Недостатком этого устройства является то, что в случае переправки разрезаемой пленки с одной шпули на другую, при отходе намотанной шпули от опорного валка последний опирается только на разрезаемую пленку и положение ее относительно ножей меняется, в результате чего могут возникать недорезы пленки, т,е. такое устройство применимо для периодического процесса разрезки и намотки пленки, а не для непрерывного.

Цель изобретения - обеспечение разрезания полосового материала при его перезаправке с одной шпули на другую за счет

609635 сохранения положения разрезаемого материала относительно ножей, Это достигается тем, что предлагаемое устройство снабжено жестко закрепленным на штанге упором, расположенным перед 5 ножами со стороны опорного валка, На фиг. 1 изображено ирецлэжениэе устройство, общий вид; на фиг. 2 - то же, вид сбоку.

Устройство включает основание 1, íà ip котором смонтирована штанга 2, выполненная в виде прямоугольной рамы и поворотная вокруг оси 3, На штанге на установочной оси 4 закреплены ножи 5 для продольной резки в ножедержателях 6, смонтированных на установочной оси 4 с возможностью горизонтального перемещения. На штанге также имеется установочная ось 7, на которой смонтированы опорные валки 8. Установочные оси 4 и 7 расположены в одной плос- 20 кости с ecíî 3 поворота штанги, Устройство также снабжено жестко закрепленным на штанге упором 9> расположенным перед ножами 5 со стороны опорного валка, и защитным кожухом 10, на ос- 5 новании устройства также смонтированы намоточные шпули 11.

Устройство устанавливают на стойке корпуса целлэфанэвэй машины (на чертежах не показана) перед намоточной частью.

В зависимости от потребностей устанавливают, ножи 5 в определенное положение путем передвижения ножедержателей 6 вдоль оси 7 и закрепляют. При перезаправке пленки на новую шпулю штанга 2 находится в поднятом состоянии и при намотке 3-5 слоев ее опускают, при зтом опорные валки

8 опираются на шпулю 11, а ножи 5 начинают резать пленку 12, По мере увеличения диаметра шпули 8, меняется положе40

we пленки 12, соответственно меняется положение опорных валков 8 вместе со всем устройством, acneäcòâèå чего пос.гоянно поддерживается оптимальный уровень ножей относительно разрезаемой пленки, B момент переключения пленки на другую шпулю, упор 9 упирается на полотно целлофана, тем самым поддерживая оптимальный уровень ножей относительно пленки, позволяя ее дорезать до конца, Защитный кожух 10 закрывает лезвия ножей, предохраняя работников от несчастных случаев, Таким образом, предлагаемое устройство конструктивно просто и позволяет резать пленку непосредственно на машине, что способствует увеличению выхода товарной продукции (росту производительности труда, снижению отходов), Формула изобретени я

Устройство для продольной резки полосового материала, включающее смонтированные на основании поворотную вокруг оси штанту с расположенными на ней в одной плоскости с осью поворота устанэвэ шыми осями, несущими ножи для продольной резки и опорный валок, и намоточные шпули, о т л и ч а ю щ е е с я тем, что, с целью обеспечения разрезания полосового материала при его перезаправке с одной шпули на другую за счет сохранения положения разрезаемого материала относительно ножей, устройство снабжено жестко закрепленным на штанге упором, расположенным перед ножами со стороны опорного валка.

Источники информации, принятые во внимание при экспертизе:

1. Патент ClliA № 3096039, кл, 252-56,2, 1 963.

2, Авторское свидетельство СССР № 279332, кл, ). ) 06 Н 7/04, l 967.

609635

Составитель В, Кочеткова

Редактор Е, Братчикова Техред 3. фанта Корректор ф,. Грииеико

Заказ 2905/12 Тираж 8 10 Подписное

UHИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
