Устройство для крепления контактных проводов

Устройство для крепления контактных проводов

Иллюстрации

Показать все

Реферат



Со 03 Сбве 2:ииа

СОциапистическиа ре и вг б ли и

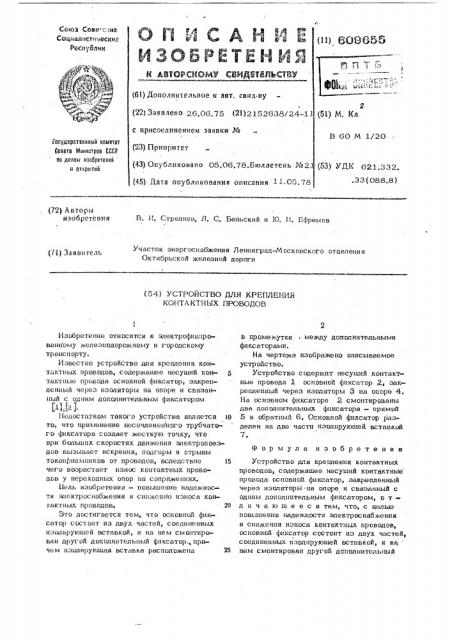

Ой ь|САНИЕ

ИЗОБРЕТЕН КЯ ((1) 6086Ьб (61) Дополнительное к авт. свил-ву

2 (51) M. Кл. (22) Заявлено 26,06.75 (21) 2152638/24-13 е присоединением заявки № (23) Приоритет

В 6О М Ь2О т 0Г щарл96кнб!й мбммтат

Соввта М мстрсв ИР в делам изобретеаМ и атирь.тяй (43) Опубликовано О5,06.78.Бюллетень №23 (53) УДК 621,882..З З (О88.8) (45) Дата опубликования описания > 05.78 (72) Авторы изобретения

В. И. Стреляев, Л. С. Бельский и 10, И. Ефремов

Участок энергоснабжения Ленинград- М осковского отделения

Октябрьской железной дороги (7, ) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

КОНТЛКТНЫХ ПРОВОДОВ

Изобретение относится к злектрофицированному железнодорожному и городскому трансп орту.

Известно устройство для креплении контактных проводов, содержащее несущий кон- 5 тактные провода основной фиксатор, закрепленный через изоляторы на опоре и связанный с одним дополнительным фиксатором

Ы,I.-f.

Недостатком такого устройства является !О то, что применение несочлененного трубчатого фиксатора создает жесткую точку, что при больших скоростях движештя алектропоездов вызывает искрения, подгары и отрывы токоприемников от проводов, вследствие 15 чего возрастает износ контактных проводов у переходных опор на сопряжениях, Йель изобретения — повышение надежнос ти алектроснабжения и снижешйз износа контактных проводов. 20

Это достигается тем, что основной фиксатор состоит из двух частей, соединенных изолирующей вставкой, и на нем смонтирован другой дополнительный фиксатор., причем изолирующая вставка расположена 25 в промежутке ° между дополнительными фиксаторами.

На чертеже изображено описываемое устройство.

Устройство содержит несущий контакт ные провода 1 основной фиксатор 2, закрепленный через изоляторы 3 на опоре 4.

На основном фиксаторе 2 смонтированы два дополнительных фиксатора - прямой

5 и обратный 6, Основной фиксатор разделен на две части изолирующей вставкой

7, Формула изобретения

Устройство для крепления контактных проводов, содержащее несущий контактные провода ссповной фиксатор, закрепленный через изоляторы на опоре и связанный с одним дополнительным фиксатором, о тл и ч а ю щ е в с я тем, что, с целью повышения надежности злектроснабжения и снижения износа контактных проводов, основной фиксатор состоит из двух частей, соединенных изолирующей вставкой, и Bh нем смонтирован другой дополнительный

609655

Составитель Л, îào

Редактор С, Титова Техред 3, Фанта Корректор И. Сердюк

Заказ 2911/13 Тираж 841 Иодписное

Ш!ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35; Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 фиксатор, причем изолируюшая вставка расположена в промен утке между дополнитела ными фиксаторами.

Источники информании, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Ж 370089э кл. В 60 & 1 20, 1969, 2. Ветров H. И, Зксплуатаиия и ремонт контактной сети постоянного тока. М., Трансжелдориздат», 1962,
