Союз Советских

Социалистических

Республик

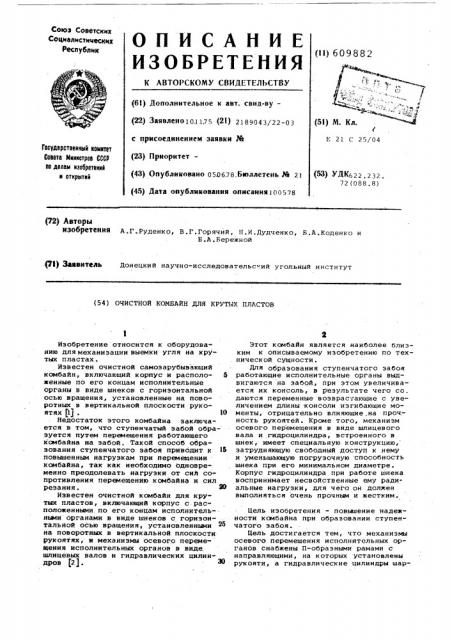

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ll) 609882 (6!) Дополнительное н авт. свид-ву— (22) Заявлено10,1175 (2!) 2189043/22-03

Б 21 С 25/04 с присоединением заявки ¹ (23) Приоритет— (43) Опубликовано 050678.Áþëëåòåíü ¹ 21 (45) Дата опубликования описаиия100578

Государстеенный комитет

Совета Иииистрое СССР ио делам иэобретений

N открытий (53) УДК6 2 2 . 2 3 2 .

72 (088.8) (72) Авторы изобретеиия A.Ã.Ðóäåíêî, В.Г.Горячий, H.è.äóä÷åíêo, Б.A.êoäåíêî и

Б.A. Бережной

pE) ЗаявитЕЛь Донецкий научно-исследовательс .ий угольный институт (54) ОЧИСТНОЙ КОМБАИН ДЛЯ КРУТЫХ ПЛАСТОВ

Изобретение относится к оборудованию для механизации выемки угля на крутых пластах.

Известен очистной самозарубывающий комбайн, включающий корпус и располо- 5 женные по его концам исполнительные органы в виде шнеков с горизонтальной осью вращения, установленные на поворотных в вертикальной плоскости рукоятях (1) . !

О

Недостаток этого комбайна заключается в том, что ступенчатый забоЯ образуется путем перемещения работающего комбайна на забой. Такой способ образования ступенчатого забоя приводит к !в повышенным нагрузкам при перемещении комбайна, так как необходимо одновременно преодолевать нагрузки от сил сопротивления перемещению комбайна и сил резания ° 29

Известен очистной комбайн для крутых пластов, включающий корпус c.расположенными по его концам исполнительными органами в виде шнеков с горизонтальной осью вращения, установленными на поворотных в вертикальной плоскости рукоятях, и механизмы осевого перемещения исполнительных органов в виде шлицевых валов и гидравлических цилиндров (2).

Этот комбайн является наиболее близким к описываемому изобретению по технической сущности.

Для образования ступенчатого забоя работающие исполнительные органы выдвигаются на забой, при этом увеличивается их консоль, в результате чего со даются переменные воэврастающие с увеличением длины консоли изгибающие моменты, отрицательно влияющие .на проч.— ность рукоятей. Кроме того, механизм осевого перемещения в виде шлиценого вала и гидроцилиндра, встроенного в шнек,- имеет специальную конструкцию, затрудняющую свободный доступ к нему и уменьшающую погрузочную способность шнека при его минимальном диаметре.

Корпус гидроцилиндра при работе шнека воспринимает несвойственные ему радиальные нагрузки, для чего он должен выполняться очень прочным и жестким.

Цель изобретения — повьиаение надежности комбайна при образовании ступенчатого забоя.

Цель достигается тем, что механизмы осевого перемещения исполнительных органов снабжены П-образными рамами с направляющими, на которых установлены рукояти, а гидравлические цилиндры шар609882 нирно связаны одними концами с П-образными рамами, а другими — с рукоятями.

На фиг. 1 изображен предлагаемый комбайн, вид сбоку; на фиг. 2 — то же, вид s плане . с выдвинутыми в сторону забоя рукоятями с исполнительными органами.

Комбайн состоит иэ корпуса 1 с расположенными по его концам исполнительными органами в виде шнеков 2 с горизонтальной рсью вращения, установленны-® ми на поворотных в вертикальной плоскости рукоятях 3, и механизмов осевого перемещения исполнительных органов в виде шлицевых валов 4 и гидравлических цилиндров 5. Механизмы осевого переме- S щения исполнительных органов снабжены

П-образными рамами 6 с направляющими

7, на которых установлены рукояти 3, а гидравлические цилиндры 5 шарнирно связаны одними концами с П-образными 20 рамами 6, а другими — с рукоятями 3.

B корпусе 1 встроены двигатели 8. Корпус 1 связан с П-образными рамами 6 посредством гидроцилиндров 9 для регулирования исполнительных органов по я мощности пласта.

Комбайн работает следующим образом.

Для производства самозарубки включаются двигатели 8, приводящие во вращение шлицевые валы 4, а через них с помощью рукоятей 3-шнеки 2. Затем в гидравлические цилиндры 5 подается рабочая жидкость. Цилиндры 5,опирающиеся одними концами на П-образные рамы 6, а другими — на. рукояти 3, перемещают по направляющим 7 в сторону забоя рукояти 3 со шнеками 2. После окончания концевой операции исполнительные органы с помощью гидроцилиндров переводятся в исходное положение, а комбайн заводится в образованную нишу.

Применение такого комбайна на крутых пластах позволяет исключить возникновение переменных изгибающих моментов, действующих на рукояти, расширить область применения. комбайнов на тонких крутых пластах за счет увеличения погрузочной способности шнеков, малых диаметров, улучшить условия обслуживания и ремонта комбайна, что повышает надежность комбайна.

Формула изобретения

Очистной комбайн для крутых пластов, включающий кор ус с расположенными по его концам исполнительными органами в виде шнеков с горизонтальной осью вращения, установленными на поворотных в вертикальной плоскости рукоятях, и механизмы осевого перемещения исполнительных органов в виде шлицевых валов и гидравлических цилиндров, о т л и ч а ю шийся тем, что, с целью повышения его надежности при образовании ступенчатого забоя, механиэмы осевого перемещения исполнительных органов снабжены П-образными рамами с направляющими, на которых установлены рукояти, а гидравлические цилиндры .шарнирно связаны одними концами с П-образными рамами, а другими — с рукоятями.

Источники информации, принятые во внимание при экспертизе:

1. Технология, механизация и автоматизация производственных процессов при подземной разработке пластовых месторождений. М., Недра, 1974, с.

52.

2. Авторское свидетельство СССР

Р 441404, кл. Е 21 С 27/02, 1971.

609882

Составитель Н.Ястребинская

Тех ед Э ° Ужик Ко екто H.ковалева

Редакто С.Титова

Филиал ППП Патент, r. Ужгород, ул.- Проектная, 4

Заказ 2982/25 Тираж 734 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам Изобретений и открытий

113035 Москва Ж-35 Ра сная. наб. . 4 5
