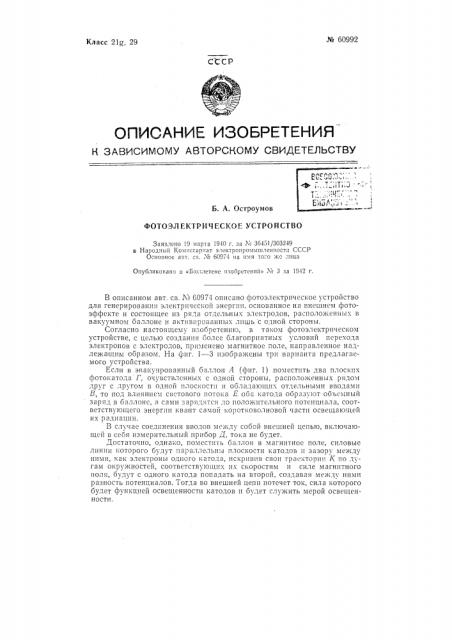

ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО

Заявлено 19 марта 1940 г, за М 36451/303249 в Народный Комиссариат злектропромыгнленностп СССР

Основнос à "i. св. М 60974 на имя того гке лица

Опубликовано в «Б:оллетепе пзобретен11й» М 3 за 1942 г.

В описанном авт. св. М 6097з описано фотоэлектрическое устройство для генерирования электрической энергии, основанное на внешнем фотоэффекте и состоящее из ряда отдельных электродов, расположенных в вакуумно;1 баллоне и активированных лишь с одной стороны.

Согласно настоящему изобретению, в таком фотоэлектрическом устройстве, с целью создания более благоприятных условий перехода электронов с электродов, применено магнитное поле, направленное надлежащим образом. На фиг. 1 — 3 изображены три варианта предлагаемого устройства.

Если в эвакуированный баллон А (фиг. 1) поместить два плоских фотокатода Г, очувствлснных с одной стороны, расположенных рядом друг с другoM в одной плоскости и обладающих отдельными вводами

1, то под влияние".,1 светового потока Е оиВ катода образуют объемный заряд В Ояллоне, я сями зяряд11тс11 до положительнОГО потенциала, сооТВетстВуlоlцеГО энергии 1 .Вант са lой короткоВолноВой части ОсВещяющей их радиации.

В с 73 9 BP соединения ВВО7ОВ MPIIi7% собой внешней цепь1О, Bli 7109210щей в себя измерительный прибор Д, тока не будет.

Достаточно, однако, поместить баллон в магнитное поле, силовые линии которого будут параллельнь1 п.чоскости катодов и зазору между ними, как электроны ОдноГО катода, исl ривив сВОи траектории I(пo,,7\ гам окружностей, соответствующих их скоростям и силе магнитного поля, будут с одного ка-ода попадать на второй, создавая между ними разность потенциалов. Тогда во внешней цепи потечет ток, сила которого будет функцией освещенности катодов и будет служить мерой освещенности. № 60992

Для получения этого эффекта достаточно слабого поля от постоянного магнита NS, так как скорость электронов невелика. Меняя направление магнитного поля, мы будем менять направление тока, т. е. коммутировать его.

Можно взять не два, а несколько параллельных односторонних катодов в одной плоскости; из них только крайние долгкны быть соединены с вводами, а средние — изолированы. При наличии магнитного поля вдоль зазоров между электродами между последними будут создаваться разности потенциалов, которые сложатся, как при последовательно соединенных элементах батареи, и на крайних электродах, соединенных с вводами, дадут значительное напряжение, величина которого лимитируется наличием утечек. Магнитное поле будет коммутировать это напряжение.

Для осуществления такой магнитофотоэлектронной батареи про1це всего использовать несколько параллельных полосок серебра, нанесенных на изолирующую подложку (стекло, кварц и др.) и очувствлснных цезием обычным способом. Две крайние полоски нужно соединить с вводами, средние 1ол>кны Оыть изолированы. На фиг. 2 схематически изоОрагкена подобная ггагнитофотоэ IOKTpoHHBH 03Tapcя, cTpcëH3ìè ?1зООражен1,1 траскторни электронов. Магнитное поле должно быть параллельно подложке Б и направлено вдоль зазоров мегкду полосками.

Вместо серебра можно использовать полоски сурьмы, очувствл HHQH цезием, или иной тпп катодов.

Д 151 по 11 ы ш ения cl30T03л ектродвижу1цеЙ cHЛ ы подобной м агнитофотоэлектронной батареи можно в качестве изолированных односторонних катодов воспользоваться фотоэлектронной мозаикой, которая употребляется в телевидении, снабдив ее с двух сторон двумя полосками метал I 3, с 0 P., 1 H H c H id bi M H c B в 0 д 2 м и . Т 2 K 3 я ф 0 т 0 б 2 T 2 р е 51, с 0 д е р гк 3 ill 3 Ii c 0 т н H последовательно ско lIìóòèðoila IHI.Ix фотоэлементов, может развить по предложениям автора разность потенциалов на вводах в несколько вольт в зависимости от качества изоляции.

Если приготовить фотомозаику с особенно большим коэффициентом заполнения (уже не пригодную для телевидения), в которой зерна почти касаются друг друга, сохраняя лишь ничтожный зазор, то такую мозаику можно после очувствления закрыть защитным слоем, испаряя на нее изолирующее вещество, не уничто:кающее активности фотослоя. Таким веществом могут быть соединения, в которых наблюдается внутренний фотоэффект и имеются электронные уровни проводимости, например фтористый барий, фтористый литий, фтористый талий, галоидные соли щелочных и щелочноземельных металлов и их окиси, а также селен и соединения серы.

Подобная защитная мозаика может быть вьгнута из баллона и коглмутироваться простым приближением магнита.

На фиг. 3 схематически изображена такая мозаика.

Предмет изобретения

1. Фотоэлектрическое устройство по авт. св. № б0974, отл и ч а юще е ся тем, что для создания более благоприятных условий перехода электронов с электродов, имеющих несимметричную активацию, применено магнитное поле, направленное вдоль промежутков между фотокатодами параллельно их активной поверхности, так что между катодами устанавливается разность потенциалов, знак которой зависит от направления магнитного поля.

2. Видоизменение устройства по п. 1, отл и ч а ю щ ее с я применением магнитного поля, направленного вдоль поверхности мозаики. № 60992
