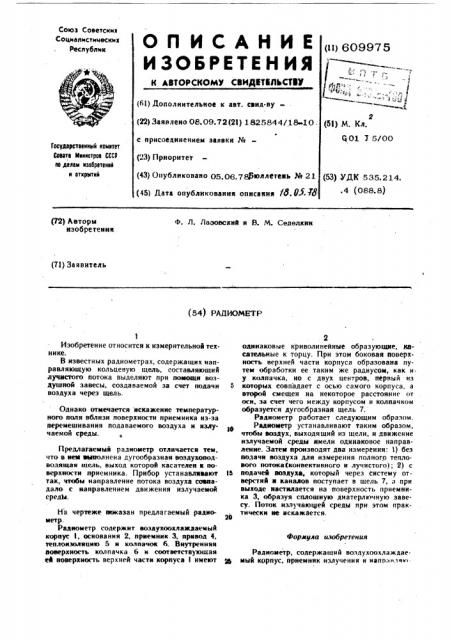

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СЭИДИТВЛЬСТВМ ())) 609975 ()) Дополнительное к авт. сеид-ву(22) Заявлено 08.09.72(2!) 1825844/18 10 (51) М. Кл.
901 Т 5/00 с присоединением заявки № (23) Приоритет (43} Опубликовано 05.0g.7 фюллетень № 21 (4$) Дата опубликования описания 1д.ОХ 8
Государстаеккмй комктет
Совета )екккстроа СССР оо делам кзобретенкк в открнтий (53) УДК 535.214..4 (088.8) (72) Авторы изобретения
Ф. Л, Лаэовскнй я В. М. Седелкнн (71) Заявитель (54) РАДИОМЕТР
Форкула изобретения
Изобретение относится к измерительной технике.
В известных раднометрах, содержащих направляющую кольцевую щель, составляющий лучистого потока выделяют при помощи воздушной завесы, создаваемой за счет подачи воздуха через щель.
Однако отмечается искажение температурного поля вблизи поверхности приемника нэ-за перемешивания подаваемого воздуха и излучаемой среды.
Предлагаемый радиометр отличается тем, что в нем неаиолнена дугообразная воздухоподводящан щель, выход которой касателен к поверхности приемника. Прибор устанавлнннют так, чтобы направление потока воздуха совпадало с направлением движения излучаемой средМ.
На чертеже показан предлагаемый радиометр.
Раднометр содержит воздухоохлаждаемый корпус l, основания 2, приемник 3. привод 4, теплонзоляцию 5 н колпачок 6. Внутренняя поверхность кол пачка 6 и соответствующая ей поверхность верхней части корпуса ) имеют
2 одинаковые криволинейные образующие, нвсательные к торцу. При этом боковая поверхность верхней части корпуса образована путем обработки ее таким же радиусом, как и у колпачка, но с двух центров, пЕрвый из которых совпадает с осью самого корпуса, а второй смещен на некоторое расстояние от оси. за счет чего между корпусом и колначком образуется дугообразная щель 7.
Раднометр работает следующим образом.
Раднометр устанавливают таким образом, чтобы воздух, выходящий из щели, и движение излучаемой среды имели одинаковое направление. Затем производят два измерения: 1) беэ подачи воздуха для измерения полного теплового потока(конвективного и лучистого); 2) с
IS подачей воздуха, который через систему отверстий х каналов поступает в щель 7, а прн выходе нвстнлается на поверхность приемника 3, образуя сплошную диатерлючную завесу. Поток излучающей среды при этом практически не искажается.
Раднометр, содержащий воздухоохлаждаещ мый корпус, приемник излучения н нвппзнляю.
60997о ю 4 4 S
Составнтель Т. Адамов
Текред О, Луговая Корректор A. Лак»да
Тираж 831 Под»ясное
Редактор О. Фнлнпяова
Заказ 2996/30
lli1HHIIH Государственно о кочнтета Совета .Чикист он СГ(.Р по делам нэобретеннй н открьпнд
I 13035, Москва, Ж-35, Раушска» наб, а. 4/Ь
Фнлнал Г!11П 11втентэ, г. Ужгород, ул. !1роектна», 4
1ций колпачок, отличающийся тем, что, с целью повышения точности измерения составляюшей лучистого потока, между колпачком и корпусом выполнена дугообразная воздухоподающая щель, выход которой касателен к поверхности приемника с одной его стороны.
