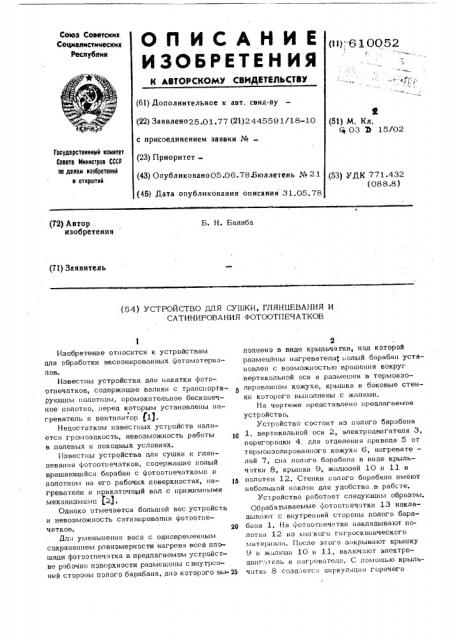

ОП ИСАНИ Е

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 61-0052 (61) Дополнительное к авт. свил-ву (22) За Явлено25.01.77 (21) 2445591/18-10 с присоединением заявки № (23) Приоритет— (43) Опубликовано05.06.78.Бюллетень № 21 (45) Дата опубликования описания 31.05.78 и (51) М. Кл. (03 Ъ 15/02

Государственный немнтет

Свввтв Министров СССР вв делам изобретений н открытий (53) УДК 771 432 (088.8) (72) Автор . изобретения

Б. H. Баляба (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СУШКИ, ГЛЯНЦЕВАНИЯ И

САТИНИРОВА НИЯ ФОТООТПЕЧАТКОВ

Изобретение относится к устройствам цля обработки экспонированных фотоматериалов.

Известны устройства для накатки фотоотпечатков, содержашие валики с транспортируюшпм полотном, промокательное бесконечное полотно, перед которым установлены нае греватель и вентилятор pl).

Нецостатком известных устройств является громоздкость, невозможность работы 10 в полевых и похоцных условиях.

Известны устройства для сушки и гляпдеванпя фотоотпечатков, содержашие полый врашаюшпйся барабан с фотоотпечаткамп и полотном на его рабочих поверхностях, па- 1а греватели и прикаточный вал с прижимными механизмами (2j.

Однако отмечается большой вес устройств и невозможность сатиппрованпя фотоотпечатков. 20

Для уменьшения веса с одновременным сохранением равномерности нагрева всей плошади фотоотпечатка в предлагаемом устройстве рабочие поверхности размешоны с внутроllней стороны полого барабана, дно которого вы-25

2 попнено в виде крыльчатки, под которой размешепы нагреватели, полый барабан установлен с возможностью вращения вокруг вертикальной оси и размешен в термоизолироваппом кожухе, крышка и боковые стенки которого выполнены с жалюзи.

H а чертеже представлен о прецлагаем ое устр ойс тв о.

Устройство состоит из полого барабана

1, вертикальной оси 2, электродвигателя 3, перегородки 4, для отделения привода 5 от термопзолированпого кожуха 6, нагревате лей 7, дна полого барабана в виде крыльчаткн 8, крышки 9, жалюзей 10 и 11 и полотен 12. Стенки полого барабана имеют небольшой аклоп для удобства в рабсте.

Устройство работает следующим образом.

Обрабатываемые ротоотпечатки 13 накладывают с внутренней стороны полого барабана 1. На фотоотпечатки накладывают полотна 12 из мягкого гигроскопического материала. После этого закрывают крышку

9 и жалюзи 10 и 11, включают электроцвиг. тель и пагровате;пь С помощью крыльчатки 8 созд: ется циркуляция горячего

610052!!!(!!!!(!!! Заказ 3005/35 Тираж 5(>- !!одписное

3 воздуха по стрелкам 14. После окончания обработки открываются жалюзи 10 и 11.

Создается поток воздуха по стрелке 15.

После полного удаления влаги с фотоотпечатков 13 и полотен 12 выключают нагреватели и электродвигатель. Все операции автоматизированы с помощью реле времени, Вместо барабана может быть изготовлена пространственная решетка с пазами, в которые вставляют сменные пластины с различными рабочими поверхностями.

Устройство портативно и может i.p.:êåняться в полевых и цодвижных условиях ра- боты, в условиях тряски и вибрации.

Ф ормула из обретения

1. Устройство для сушки, глянцеванпя и сатинирования фотоотпечатков, содержащее полый вращающийся барабан с фотоот4 печатками и полотном. на его рабоч тх поверхностях и нагреватели, о т л и ч а ющ е е с я тем, что, с целью уменьшения веса с оцновременным сохранением равномерности нагрева всей площади фотоотпечатка, в нем рабочие поверхности размещены с внутренней стороны нолого барабана, gMo которого выполнено в вице крыльчатки, под которой размещены нагреватели, 2. Устройство I10 Tt. 1, о T JI H B B Kkщ е е с я тем, что полый барабан установлен с возможностью вращения вокруг вертикальной оси и размешен в термоизолированном кожухе, крышка и боковые стенки которого выполнены с жалюзи, Источники информации, принятые во вниматтие нри экспертизе .

1, Патент Франции Мо. 2278103, кл. G 03 Э 15/02, 1976.

2. Авторское свидетельство СССР

¹ 420982, кл, G 03 Э 15/02, 1974.
