Реферат

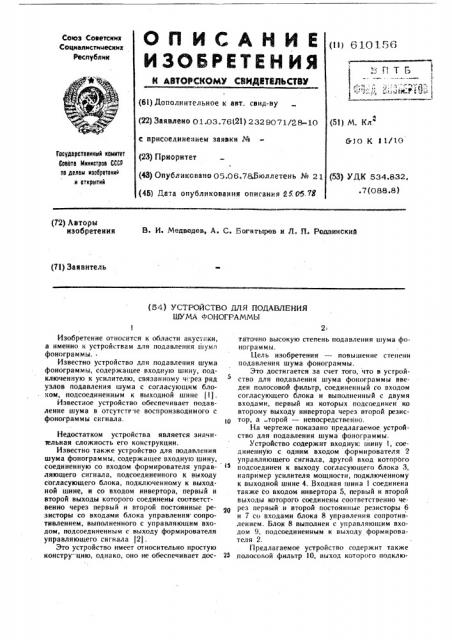

Союз Советских

Социалистических

Республик ())) 6101.56 (5«) Дополнительное к авт. свид-ву (22) Заявлено 01.03.76(21) 2329071/28-10 с присоединением заявки № (23} Приоритет (43) Опубликовано 05.06.78дэюллетеиь № 21 (46) Дата опубликования описания 25 .05.78 (51) М. Кл.

& 0 К )1/10

Государственный номнтет

Совета Министров СССР оо делам изобретение и открытий (53) УДК 534.832, . 7 (088.8) (72) Авторы изобретения

B. И. Медведев, А. С. Богатырев и Л. П. Радзинский (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ

ШУМА ФОНОГРАММЫ

Изобретение относится к области акустики, а именно к устройствам для подавления шума фонограммы.

Известно устройство для подавления шума фонограммы, содержащее входную шину, подключенную к усилителю, связанному через ряд узлов подавления шума с согласующим блоком, подсоединенным к выходной шине )) J.

Известное устройство обеспечивает подавление шума в отсутстг «е воспроизводимого с фонограммы сигнала.

«О

Недостатком устройства является значительная сложность его конструкции.

Известно также устройство для подавления шума фонограммы, содержащее входну«о шину, соединенную со входом формирователя управляющего сигнала, подсоединенного к выходу согласующего блока, подключенному к выходной шине, и со входом инвертора, первый и второй выходы которого соединены соответственно через первый и второй постоянные резисторы со входами блока управления сопротивлением, выполненного с управляющим входом, подсоединенным с выходу формирователя управляющего сигнала (2).

Это устройство имеет относительно простую констру"цию, однако, оно не обеспечивает дос- 2О таточно высокую степень подавления шума фонограммы.

Цель изобретения — повышение степени подавления шума фонограммы.

Это достигается за счет того, что в устройство для подавления шума фонограммы введен полосовой фильтр, соединенный со входом согласующего блока и выполненный с двумя входами, первый из которых подсаеди не н ко второму выходу инвертора через второй резистор, а торой — непосредственно.

На чертеже показано предлагаемое устройство для подавления шума фонограммы.

Устройство содержит входну«с шину 1, соединенную с одним входом формирователя 2 управляющего сигнала, другой вход которого подсоединен к выходу согласующего блока 3, например усилителя мощности, подключенному к выходной шине 4. Входная шина 1 соединена также со входом инвертора 5, первый и второй выходы которого соединены соответственно через первый и второй постоянные резисторы б и 7 со входами блока 8 управления сопротивлением. Блок 8 выполнен с управляющим входом 9, подсоединенным к выходу формирователя 2.

Предлагаемое устройство содержит также полосовой фильтр lO, выход которого подклю610156

Составитель 10. К. Розенкранц

Техред О. Луговая Корректор А. Лакида

Тираж 513 Подписное

Редактор О. Филиппова

3в каз 3018/40

ЦНИИПИ Государственного комитета Сонете Министров СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патентэ, г. Ужгород, ул..Проектная. 4 чен ко входу согг1асующего блока 3. Г!олосовой фильтр !О выполнен с двумя входами, первый из которых подсоединен ко второму выходу мнвертора через второй постоянный резистор 7, а второй — непосредственно.

В предлагаемом устройстве изменение напряжения на выходе формирователя 2 приводит к тому, что блок 8 изменяет на первом и втором входах полосового фильтра !О соотношение про.ивофазных сигналов, поступающих со второго выхода инвеотора. В результате обес печивается управление н заданной полосе частот.

Использование изобретения в значительной степени повышает степень подавления шума фонограммы, обеспечивает создание достаточно простом конструкции устройс ва для подавления шума фонограммы. Подобное устройство может быть использовано для воспроизведения старых фонограмм.

Формула изобретения

Устройство для подавления шума фонограммы, содержащее входную шину, соединенную со входом формирователя управляющего сигнала, подсоединенного к выходу согласующего блока, подключенному к выходной шине, и со входом инвертора, первый и второй выходы которого соединены соответственно через первый и второй постоянные резисторы со входами блока управления сопротивлением, выполненного с управляющим входом, подсоединенным к выходу формирователя управляющего сигнала, отличающееся тем, что, с целью повышения степени подавления шума фонограммы, в него введен полосовой фильтр, соединенный со входом согласующего блока и выполненный с двумя входами, первый из которых подсоединен ко второму выходу инвертора через второй резистор, а второй — непосредственно.

Источники информации, принятые во внимание при экспертизе:

1, Патент Японии № 47 — 12043,,кл. 98 (5) АО I, ! 972.

2. Авторское свидетельство СССР № 532121, М. Кл, G 1! В 5/ОО, 1975.
