Устройство для защиты трехфазного электродвигателя от перегрузки

Устройство для защиты трехфазного электродвигателя от перегрузки

Иллюстрации

Показать все

Реферат

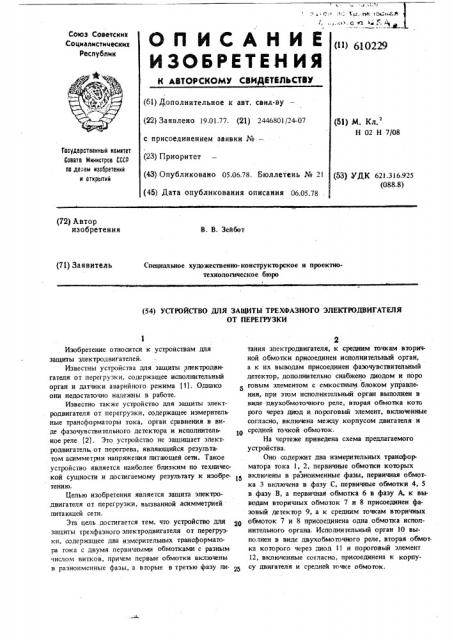

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 19.01.77. (21) 2446801/24-07 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 05.06.78. Бюллетень № 21 (45) Дата опубликования описания 06.05.78

Союз Советских

Социалистических

Республик (<>) 610229 (51) М. Кл.

Н 02 Н 7/08

Гасударственный комитет

Совета й1иннстрав СССР еа делам изобретений и открытий (53) УДК 621 316925 (088.8) (72) Автор изобретения

В. В. Зейбот (71) Заявитель

Специальное художественно- конструкторское и проектнотехнологическое бюро (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОГО ЭЛЕКТРОДВИГАТЕЛЯ

ОТ ПЕРЕГРУЗКИ

Изобретение относится к устройствам для защиты электродвигателей.

Известны устройства для защиты электродвигателя от перегрузки, содержащее исполнительньй орган и датчики аварийного режима (1). Однако они недостаточно надежны в работе.

Известно также устройство для защиты электродвигателя от перегрузки, содержащее измеритель. ные трансформаторы тока, орган сравнения в виде фазочувствительного детектора и исполнительное реле (2). Это устройство не защищает электродвигатель. от перегрева, являющийся результатом асимметрии напряжения питающей сети. Такое устройство является наиболее близким по технической сущности и достигаемому результату к изобре- 1н тени ю.

Целью изобретения является зашита электродвигателя от перегрузки, вызванной асимметрией питающей сети.

Эта цель достигается тем. что устройство для защиты трехфазного электродвигателя от перегрузки, содержащее два измерительных трансформатора тока с двумя первичными обмотками с разным числом витков, причем первые обмотки включены в разноименные фазы, а вторые в третью фазу пи- 21 тания электродвигателя, к средним точкам вторичной обмотки присоединен исполнительньй орган, а к их выводам присоединен фаэочувствительный детектор, дополнительно снабжено диодом и лоро говым элементом с емкостным.блоком управления, при этом исполнительньй орган выполнен в виде двухобмоточного реле, вторая обмотка кото рого через диод и пороговьй элемент, включенные согласно, включена между корпусом двигателя и средней точкой обмоток.

На чертеже приведена схема предлагаемого устройства.

Оно содержит два измерительных трансформатора тока 1, 2, первичные обмотки которых включены в разноименные фазы, первичная обмотка 3 включена в фазу С, первичные обмотки 4, 5 в фазу В, а первичная обмотка 6 в фазу А, к выводам вторичных обмоток 7 и 8 присоединен фазовьй детектор 9, а к средним точкам вторичных обмоток 7 и 8 присоединена одна обмотка исполнительного органа. Исполнительный орган 10 выполнен в виде двухобмоточного реле, вторая обмотка которого через диод 11 и пороговьй элемент

12, включенные согласно, присоединена к корпусу двигателя и средней точке обмоток.

1Г !/

610229

4 В с

ЦНИИГГИ Заказ 3029/44 Тираж 892 Подлипюе

Филиал ППП "Патент", r. Ужгород, ул. Про е клацая, 4

При появлении асимметрии напряжения в пигающей электродвигателя сети, между корпусом и средней точкой обмоток электродвигателя 13 появляется напряжение. Величина этого напряжения контролируется по цепи, состоящей из резистора 14, конденсатора 15, динистора 16 и тиристора — порогового элемента 12.

При величине асимметрии напряжения, допустимой нормами, величина напряжения на конденсаторе 15 ниже величины напряжения включения ди- 1о нистора 16 и ток в управляющей цепи тиристора

12 отсутствует.

В случае увеличения асимметрии, выше допустимой, увеличивается и. напряжение на конденсаторе 15, превышая порог срабатывания динистора !

6. Динистор 16 открывается и подает импульс для открывания тиристора 12, которьй включает одну из обмоток двухобмоточного реле 10, которое, в свою очередь, отключает электродвигатель

13. го

Кратковременно. появившаяся и быстро исчезающая асимметрия напряжения устройством не фиксируется благодаря инерции контура заряда и не допускается необоснованное отключение электродвигателя . 25

Предлагаемое устройство надежно защищает электродвигатель от перегрузки.

Формула изобретения

Устройство дпя защиты трехфазного электродвигателя от перегрузки, содержащее два измерительных трансформатора тока с двумя первичными обмотками с разным числом витков, причем первые обмотки включены в разноименные фазы, а вторые — в третью фазу питания электродвигателя, к средним точкам вторичной обмотки присоединен исполнительный орган, а к выводам присоединен фазочувствительный детектор, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем защиты от перегрузки, вызванной асимметрией напряжения питающей сети, оно дополнительно снабжено диодом и пороговым элементом с емкостным блоком управления, при этом исполнительньй орган выполнен в виде двухобмоточного реле, вторая обмотка которого через диод и пороговьй элемент, включенные согласно, включена между хор. пусом двигателя и средней точкой обмоток.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР N 295!67, H 02 Н 7/08, !965.

2. Авторское свидетельство СССР N 298987, Н 02 Н 7/08, 1969.
