Реферат



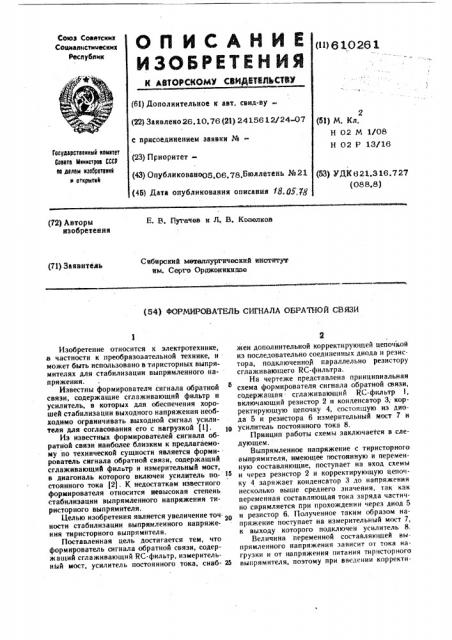

Союз Советских

Соцмвяистмческих

Ресяубямк (6!) Дополнительное к авт. свид-ву(22) Заявлено 26. 10. 76 (21) 24156 12/2а-07 с присоединением заявки №(23) Прнорнтет(Ц) Опубликовано05.06.78.Бюллетень №21 (45) Дата опубликования описания 18. 05 Q

2 (5а) И. Кл.

Н 02 М 1/08

Н 02 Р 13/16

Государственный комитат

Совета Министров СССР ао долам изабратаиий и открытий (53) УДК 621.Э 16.727 (088,8) E. B. Пугачев и Л. В. Козелков (72) Автори изобретения

Сибирский металлургический ттнституа им. Серго Орджоникирэе (71) ЗАявитеяь

Изобретение относится к электротехнике, в частности к преобразовательной технике, и может быть использовано в тиристорных выпрямителях для стабилизации выпрямленного напряжения.

Известны формирователи сигнала обратной связи, содержащие сглаживающий фильтр и усилитель, в которых для обеспечения хорошей стабилизации выходного напряжения необходимо ограничивать выходной сигнал усилителя для согласования его с нагрузкой )l). 1В

Из известных формирователей сигнала обратной связи наиболее близким к предлагаемому по технической сущности является формирователь сигнала обратной связи, содержащий сглаживающий фильтр н измерительный мост, в диагональ которого включен усилитель постоянного тока (2). К недостаткам известного формирователя относится невысокая степень стабилизации выпрямленного напряжения тиристорного выпрямителя.

Целью изобретения является увеличение точ. ности стабилизации выпрямленного напряжения тирнсторного выпрямителя.

Поставленная цель достигается тем, что формирователь сигнала обратной связи, содержащий сглаживающий RC-фильтр, измерительный мост, усилитель постоянного тока, снаб- 25

2 жен дополнительной корректирующей цепочкой из последовательно соединенных диода н резистора, подключенной параллельно резистору сглаживающего ЯС-фильтра.

На чертеже представлена принципиальная схема формирователя сигнала обратной связи, содержащая сглаживающий RC-фильтр l, включающий резистор 2 н конденсатор 3, корректирующую цепочку 4, состоящую из диода 5 и резистора 6 измерительный мост 7 и усилитель постоянного тока 8, Принцип работы схемы заключается в следующем.

Выпрямленное напряжение с тнристорного выпрямителя, имеющее постоянную и переменную составляющие, поступает на вход схемы и через резистор 2 и корректирующую цепочку 4 заряжает конденсатор 3 до напряжения несколько выпье среднего значения, так как переменная составляющая тока заряда частично сярямляется при прохождении через диод 5 и резистор 6. Полученное таким образом напряжение поступает на измерительный мост 7, к выходу которого подключен усилитель 8.

Величина переменной составляющей выпрямленного напряжения зависит от тока нагрузки н от напряжении питания тирнсторного выпрямителя, поэтому прн введении корректн6 Ю26!

Формула изобретения

Составитель В. Жмуров

Техред О. Луговая Корректор А. Гриценко

Тираж 892 Подписное

Редактор М. Васильева

1ак аз ЗОЗ1/46

ИНИИПИ Государственного комитета Совета Министров СССР по дедам изобретений н открьггня

113035, Москва. Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4 рующей цепочки 4 чувствительность формирователя сигнала обратной связи повышается, : еледовательно увеличивается точность стабилизации выпрямленного напряжения, Формирователь сигнала обратной связи, содержащий Сглаживающий RC-фильтр, измерительный мост, усилитель постоянного тока, от- 4а личающийся тем, что, с целью увеличения точ«ости стабилизации выпрямленного напряжения тиристорного выпрямителя, он снабжен дополнительной корректирующей цепочкой нз последовательно соединенных диода и резистора, подключенной параллельно резистору сглаживающего RC-фильтра.

Источники информации, принятые во внимание при экспертизе:

l. Шнпилло В. П. Автоматизированный вентильный электропривод, «Энергия», М., 1969 г., стр. 189 — 222, 2. Полупроводн1!ковые выпрямители под ред.

Ф. И. Ковалева, Г, П. Мостнковой, «Энергия», М. ° 1967 г., стр. 384 — 395. рис. 9 — 9.
