Реферат



1 . ° : -- (, ибф кот аив

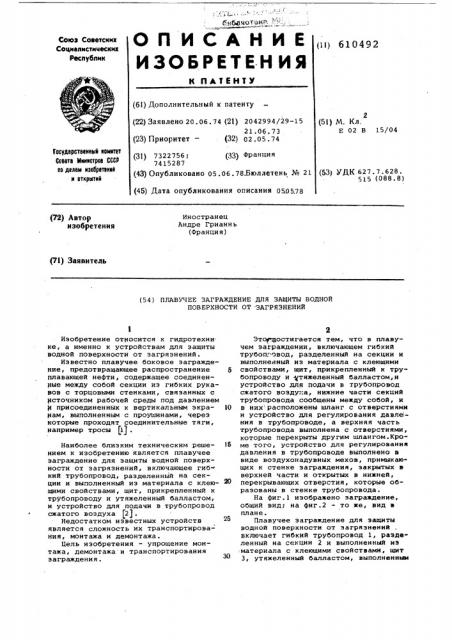

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимескин

Республик (1)) 610492

К ПАТЕНТУ (6l) Дополнительный к патенту

2 (5!) М. Кл.

Е 02 В 15/04 (22) Заявлено 20. 06. 74 (21) 2042994/29-15

21.06.73 (23) Приоритет — (32) 02.05.74

Госудорстоонный номнтет

Саоота Мнннстрао ССОР оо делам нзааретеннй

ll OTKPblTNN (31) 7 322 756; (33) Франция

7415287 (43) Опубликовано 05.06.78.Бюллетень № 21 (53) УДК 627.7.628.

515 8) (45) Д»а опубликования описания 050578 (72) АВтОр изобретения

Иностранец

Андре Грианнь (Франция) (7l) Заявитель (54) ПЛАВУЧЕЕ ЗАГРАЖДЕНИЕ ДЛЯ ЗАЩИТЫ ВОДНОИ

ПОВЕРХНОСТИ ОТ ЗАГРЯЗНЕНИИ

Изобретение отиосится к гидротехни ке, а именно к устройствам для защиты водной поверхности от загрязнений.

Известно плавучее боковое заграждение, предотвращающее распространение плавающей нефти, содержащее соединенные между собой секции из гибких рукавов с торцовыми стенками, связанных с источником рабочей среды под давлением присоединенных к вертикальным экранам, выполненным с проушинами, через которые проходят соединительные тяги, например тросы (1) .

Наиболее близким техническим решением к изобретению является плавучее заграждение для защиты водной поверхности от загрязнений, включающее гиб» кий трубопровод, разделенный на секции и выполненный из материала с клеющими свойствами, щит, прикрепленный к трубопроводу и утяжеленный балластом, и устройство для подачи в трубопровод сжатого воздуха (21.

Недостатком известных устройств является сложность их транспортирования, монтажа и демонтажа.

Цель изобретения — упрощение монтажа, демонтажа и транспортирования заграждения.

Этоа достигается тем, что в плавучем заграждении, включающем гибкий трубопг.овод, разделенный на секции и выполненный из материала с клеющими

5 свойствами, щит, прикрепленный к трубопроводу и утяжеленный балластом,и устройство для подачи в трубопровод сжатого воздуха, нижние части секций трубопровода сообщены между собой, и

l0 в них расположены шланг с отверстиями и устройство для регулирования давле ния в трубопроводе, а верхняя часть трубопровода выполнена с отверстиями, которые перекрыты другим шлангом.кро16 ме того, устройство для регулирования давления в трубопроводе выполнено в виде воэдухонадувных мехов, примыкающих к стенке заграждения, закрытых в верхней части и открытых в нижней, перекрывающих отверстия, которые образованы в стенке трубопровода.

На фиг.1 изображено заграждение, общий вид; на фиг.2 — то же, вид в плане.

25 Плавучее заграждение для защиты водной поверхности от загрязнений включает гибкий трубопровод 1, разделенный на секции 2 и выполненный иэ материала с клеющими свойствами, щит

3, утяжеленный балластом, выполненным

610492

Фи2. Z
