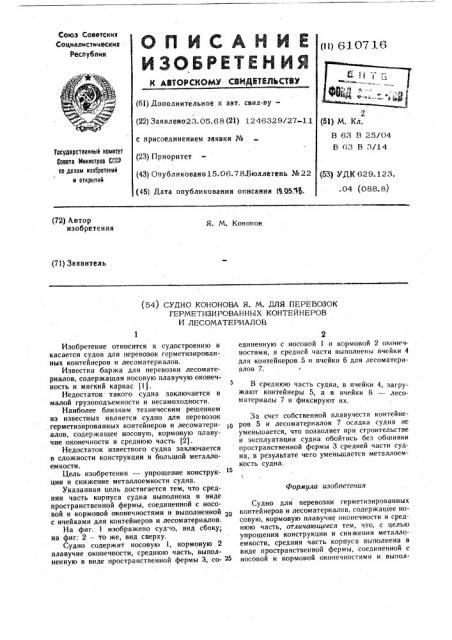

Союз Советских

Социалистических республик (!!) 61()73.4 (6l) Дополнительное к авт, свил-ву(22) Заявлено23.05.68 (2!) 1246329/27-11 с присоединением заявки № (23) Приоритет (43) Опубли ковано 15.06.78.Бюллетень № 22 (45) Дата опубликования описания 1а,05. Щ. (51) И. Кл.

В 63 В 25/04

В 63 B 3/14

1асудврственный намнтет

Саввтв 1йнннстрав СССР аа делам нзааретеннй и аткрытнй (53) УДК 629.123. . 04 (088. 8) (72) Автор изобретения

Я. М. Кононов (7!) 3aявитель (54) СУДНО КОНОНОВА Я. М. ДЛЯ ПЕРЕВОЗОК

ГЕРМЕТИЗИРОВАННЫХ КОНТЕЙНЕРОВ

И ЛЕСОМАТЕРИАЛОВ

Формула изобпетения

Изобретение относится к судостроению н касается судов для перевозок герметизированных контейнеров и лесоматериалов.

Известна баржа для перевозки лесоматериалов, содержащая носовую плавучую оконеч« ность и мягкий каркас (1), Недостаток. такого судна заключается в малой грузоподъемности и несамоходности.

Наиболее близким техническим решением нз известных является судно для перевозок герметизированных контейнеров и лесоматериалов, содержащее носовую, кормовую плавучие оконечности и среднюю часть 12).

Недостаток известного судна заключается в сложности конструкции н большой металлоемкости.

Цел ь изобретения — yn роще н не конструк. 15 ции и снижение металлоемкости судна.

Указанная цель достигается тем, что средняя часть корпуса судна выполнена в виде пространственной фермы, соединенной с носовой и кормовой оконечностями и выполненной о с ячейками для контейнеров и лесоматериалов.

На фиг. 1 изображено суд.о, вид сбоку; иа фиг: 2 — то же, вид сверху.

Судно содержит носовую 1, кормовую 2 плавучие оконечности, среднюю часть, выполненную в виде пространственной фермы 3, со- 5 единенную с носовой 1 н кормовой 2 оконечностями, в средней части выполнены ячейки 4 для контейнеров 5 н ячейки 6 для лесоматериалов 7.

В среднюю часть судна, в ячейки 4, загружают контейнеры 5, а в ячейки 6 — лесоматериалы 7 и фиксируют нх.

3а счет собственной плавучести контейнеров 5 и лесоматериалов 7 осадка судна не уменьшается, что позволяет прн строительстве и эксплуатации судна обойтись без обшивки пространственной фермы 3 средней части судна, в результате чего уменьшается металлоемкость судна.

Судно для перевозки герметизированных контейнеров и лесоматериалов, содержащее носовую, кормовую плавучие оконечности и среднюю часть, отличающееся тем, что, с целью упрощения конструкции и снижения металлоемкости, средняя часть корпуса выполнена в виде пространственной фермы, соединенной с носовой и кормовой оконечностями и выпол6107!6

Составитель 9. Румянцев

Техред О. Дуговая Корректор А. Гриценко

Тираж 56l Подписное

Редактор Э. Шнбаева

Заказ 3077/13

llHHHAH Государственного комитета Совета Министров СССР но делам изобретений и открытий

) l 3035, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП «Патентэ, r. Ужгород, ул. Проектная, 4

3 ненной с ячейками длн контейнеров и лесоматериалов.

Источники информации, прииятне во внимание при экспертизе:

1. Патент СССР № 5437, кл, В 63 В 25/04, 1926.

2. Авторское свидетельство СССР № 36842, кл. В 63 В 35/28, !933.
