Устройство для обмотки сердечника длинномерным материалом

Устройство для обмотки сердечника длинномерным материалом

Иллюстрации

Показать все

Реферат



Ееез Саеетеиьа

Соцвалнетимеских

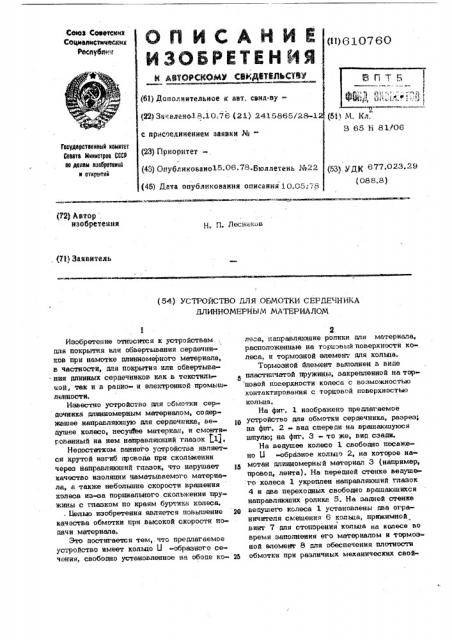

Респубики (и) O l0760 (61) Дополнительное к авт. свил-ву(22) ЗаявлеиМ,8Л0=76 (21) 2415865/28-12 (531 М. Кл, В 65 Н 81/06 с присоединением заявки _#_ (23) Йрноритет —. (4Э) Онубликоваио15.06. 78.Бюллетень №22 (45) Дата опубликования описания 10.05: 8

Гкударственньй кааит

Севата Мниатрев NN в делая лзббретаиай н 97ирнтмм (; УД)(677,023.29 (088,8) Р2) Автор . изобретения

Ч П Леся нив

О СТ О ЛЯ O +0TKH СЕРДЕЧНИКА

ДЛИННОМБРНЫМ МАТЕРИАЛОМ

Изобретение относится к устройствам для покрытия или обвертывания сердечников при намотке длинномерного материала, в частности, для покрытия или обвертывания длинных сердечников как в текстиль ной, так и в радио- и электронной промышленности, Известно устройство для обмотки сер дечника длинномерным материалом, содержащее направляющую для сердечника, веaywee колесо, несуМЬе материал, и смонтированный на нем направляющий глазок 1).

Недостатком данного устройства является крутой изгиб провода при сколыкении через направляющий глазок, что нарушает качество изоляции наматываемого материала, а также небольшие скорости вращения колеса из-за порциального скольжения пружины с глазком по краям буртика колеса. . Белью изобретения является повышение качества обмотки при высокой скорости по» дач и материал&, Это достигаемся тем,. что предлагаемое устройство имеет кольцо U -образного сечения„свободно установленное на ободе ко2

pe""а, направляющие ролики для материала, расположенные на торпэвый поверхности ко леса, и тормозной элемент для кольца, Тормозной элемент выполнен в виде пластинчатой пружины, закрепленной на тор новой поверхности колеса с возможностью контактирования с торцовой поверхностью кольца.

На фиг, 1 изображено предлагаемое

И1 устройство для обмотки сердечника, разрез; на фиг. 2 - вид спереди на вращающуюся шпулю; на фиг. 3 - то же, вид сзади.

На ведущее колесо 1 свободно посажено Ы -образное кольцо 2, иа которое на» и мотан длииномерный материал 3 (например, провод, лента), На передней стенке ведуше го колеса 1у,креплен направляющий глазок

4 и два переходных свободно вращающихся направляющих ролика 5. На задней стенке

gp ведущего колеса 1 установлены два ограничителя смещения 6 кольца, прижимной винт 7 для стопорения кольца яа колесе во время заполнения его материалом и тормозной элемент 8 для обеспечения плотности

2б обмотки при различных механических свой610760

3 ствах материала. Сердечник 9 проходит через пустотелый шпиндель 10 устройства.

Тормозной элемент 8 выполнен в виде пластинчатой пружины.

Устройство работает следующим образом, При вращении ведущего колеса 1 свобод но установленное кольцо 2 вращается вместе с ним эа счет прижима регулируемого торлюэного элемента 8. Натяжение на- щ матываемого материала 3 смещает кольцо

2 по внешней цилиндрической части ведуще» го колеса на длину витка обмотки, создавая. отставание кольца 2 относительно ве его колеса 1 при его вращении. Сбега- 1 ние длинномерного материала 3 с кольца идет через направлякипий taaaoz 4 и два ролика 5 с цилиндрическими канавками по периметру для удержания наматываемого материала. Ролики 5 свободно вращаются 20 на оправках и обеспечивают плавный изгиб материала, что на болыдих cKоростях сохраняет качество изоляции наматываемого материала.

Для удержания кольца 2 на цилиндричес 25 кой части ведущего колеса 1 во время вра щения имеются два ограничителя смешения

6, Усилие натяжения материала регулирует» ся тормозным элементом 8 с фрикционной. пластиной опытным .нутем в зависимости от ЗО механических свойств наматываемого материала.

При заполнении кольца 2 материалом оно стопоритоя на ведущем колесе 1 винтом 7. Сердечник 9 для обмотки проходит через направляющую и пустотелый шпиндель

10. Сердечник 9 в осевом направлении перемещается на определенный шаг эа один оборот шпинделя 10.

Устройство для обмотки позволит повы сить производительность труда, сохранить качество изо.".яции наматываемого длинномерного материала, а также регулировать усилие натяжения материала, Формула из обретен.ия

1, Устройство для обмотки сердечника длинномерным материалом, содержащее направлякидую для сердечника, ведущее колесо, несущее материал, и смонтированный на нем направляющий глазок, о т л и ч а ющ е е с я тем, что, с целью повышения ка чества обмотки при высокой скорости подачи материала, оно имеет кольцо 0 -образного сечения, свободно установленное на ободе колеса, направляющие ролики для материала, расположенные на торцовой поверхности колеса, и тормозной элемент для кольца.

2, Устройство по и. 1, о т л и ч а ющ е е с я тем, что тормозной элемент выполнен в Виде пластннчатой пружины, за крепленной на торцовой поверхности колеса с воэможностью контактировання с торцовой поверхностью кольца.

Источники информации принятые so вни мание при экспертизе:

1. Патент США М 3291403, кл. 242-7, 1 966.

6 10760

Фие. У

Составитель Т. йроэдова

Редактор И, Шубина Техред H. Андрейчук Корректор H. Яцемирская

Заказ 3080/15 Тираж 1075 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/S

Филиал ППП Патент", г, Ужгород, ул. Проектная, 4
