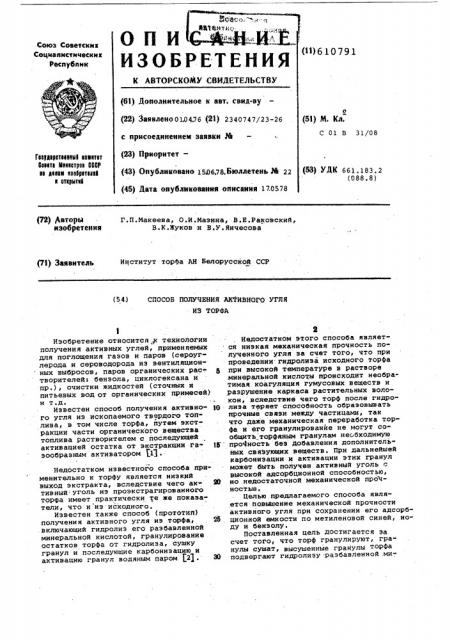

Способ получения активного угля из орфа

Способ получения активного угля из орфа

Иллюстрации

Показать все

Реферат



610791 неральной кислотой (0,5-20Ъ-ным водным раствором соляной кислоты при о

70-160 С в течение 0,1-72 ч, при соотношении торф . раствор кислоты 1:2200 по весу) до остаточного содержа,ния легкогидролиэуемых веществ 1-4вес.Ъ

5 и затем карбонизуют и активируют (до обгара 45-65Ъ) .

Отличие способа заключается в том, что гидролиз проводят после сушки гранул торфа — при укаэанных режимных параметрах до остаточного содержания в гранулах торфа легкогидролизуемых веществ 4-13 вес.Ъ, Торф является коллоидно-капиллярной пористой системой, содержащей наряду с волокнистыми остатками растений, создающими каркас куска торфа, гумусовое вещество, обладающее свойствами необратимых коллоидов. Прочность торфяной гранулы обеспечивается 20 в значительной мере клеящими свойствами гумуса, взаимодействие частиц которого происходит благодаря наличию межмолекулярных и водородных свяэей.

По предлагаемому способу гранули- 25 рование торфа-сырца осуществляют до его сушки и гидролиза, вследствие чего воздействию кислоты и высокой температуры подвергаются уже прочные гранулы, которые сохраняют при гидроли å свою форму, размер и прочность.

Гидролиэ торфа проводят до остаточ— ного содержания в нем легкогидролизуеОбгар угля, Ъ

Содержание в торфе легкогидролиэуемых веществ,%

Адсор бци я

Способ .

Прочность по

ИИС-10, Ъ статическая динамическая бенэола. мителеной синей иода

Ъ от мг/г угля угля от мг/г угля угля

Ъ от мг/г угля угля

Предлагаемый !

165 65,6 832 33,1 331 90,9

296 81,5 1034 35,7 357 74,5

43,8

44,0

13,0

7,9

79,0

46,4

45,9 50,0 188 59,8 759 31,0 310 83,3

3,7

263 71 3 905 34 0 340 1 0 .л и но химического продукта (торфяного воска) положительно скажется на экономике производства.

Активные угли полученные по настоящему способу, по своим прочностйым адсорбционным и структурным характеристикам пригодны для использования их

60 в качестве рекуперационных и газовых в то время как активный уголь, полученный согласно прототипу, по прочности значительно уступает им, т.е. может применяться лишь в качестве осветляю65 щего порошка.

Известный 4 50 44 0 70 2

Иэ данных приведенных в таблице. следует, что адсорбционные свойства угля, Полученного по предлагаемому способу, находятся в тех же пределах,,а по прочности значительно (более, чем в 70 раэ) превосходит активный уголь, полученный по прототипу.

Кроме того, гранулы торфа перед гидролизом можно проэкстрагировать бензином и выделить таким образом 3бЪ торфяного воска. Адсорбционная способность и прочность при этом не изменяются, но получение дополнительмых веществ 4-13 вес.Ъ, что обеспечивает получение активного угля с наиболее высокими покаэателями по прочности и адсорбционной способности.

Пример. Торф (верховой тип, степень разложения 40-45Ъ, зольность

1,5Ъ влажность 60-65Ъ) гранулируют путем двухкратного пропускания через злектромясорубку с получением, влажных гранул диаметром 7 мм. Гранулы сушат при комнатной температуре в течение

30-48 час до воздушно-сухого состояния затем их гидролиэуют обработкой

2Ъ-ным водным раствором соляной кислоты при 100 С в течение l ч при соотнод нии торф:кислота — 1:100, отделяют гранулы прогидролизованного торфа с содержанием легкогидролиэуемых веществ 7-9 вес.Ъ от гидролизата и после повторной сушки (при комнатной температуре до остаточной влажности 1015Ъ) подвергают карбонизации (скорость нагрева без доступа воздуха 4-5 С/мин) при атмосферном давлении при 600ОС и активации при 900-С водяным паром о (расход пара 100Ъ по отношению к органической массе торфа, активацию проводят во вращающейся реторте при атмосферном давлении) до обгара 46,4веа.Ъ

В таблице приведены данные адсорбционных свойств и прочности активных углей, полученных по предлагаемому способу и способу прототипа.

610791

Формула изобретения

ЦНИИБ. 02. I0.79г. Заказ .% 2394. Тираж 2 экю

Составитель Т.Ильинская

Техред Н.Андрейчук КорректорЕ. Папп

Редактор Л.Емельянова

Закаэ 3085/17 Тираж 655 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

1. Способ получения активного угля иэ торфа, Включающий гидролиз разбавленной минеральной кислотой, гранулирование, сушку гранул и их последую5 щую карбониэацию и активацию, о т л и ч а ю шийся тем, что, с целью повышения механической прочности активного угля, гидролиэ разбавленной минеральной кислотой ведут после сушки гранул торфа.

2. Способ по п.l о т л и ч а ю— шийся тем, что гидролиз гранул торфа ведут 0,5-20е-ным водным раство15 ром соляной кислоты при 70-160С в течение О, 1-72 ч при весовом отношении торф:раствор кислоты — 1:2-200 до остаточного содержания легкогидролизуемых веществ 4-13 вес.%.

Источники информации, принятые во внимание прн экспертизе:

1. Патент CIIIA 9 3211673, кл. 252-445, 12.10.65.

2. Мазина О.И. и др. Влияние способа гидролиза торфа на свойства остатков от гидролиэа и активных углей из них, Ж., Химия твердого топлива, 1974, 9 6, с. 69-73.
