Реферат

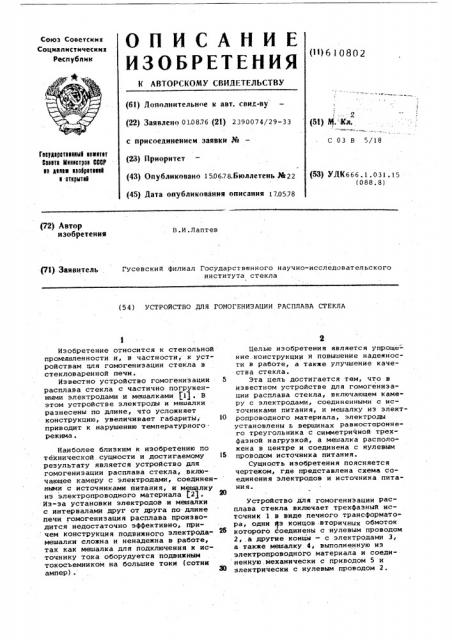

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву (22) Заявлено 010876 (21) 2390074/29-33

Союз Советскин

Социалистических

Республик (11) 610802 (51) )тт. ат.л. с присоединением заявки №

С 03 В 5/18

ГацдаротнннныН навнтат

Воаатн Мнннатраа CCCP но даная нзааратаннй н атнрытнй (23) Приоритет (43) Опубликовано 150678.Бюллетень УЬ22 (53) УДК666.1.031.15 (088. 8) (45) Дата опубликования описания 17.0578

P2) Автор изобретения

В. И .Лаптев (71) ЗаявителЬ Гусевский филиал Государственного научно-исследовательского института стекла (54) УСТРОЙСТВО ДЛЯ ГОМОГЕНИЗАЦИИ РАСПЛАВА СТЕКЛА

Изобретение относится к стекольной промышленности и, s частности, к устройствам цля гомогенизации стекла в стекловаренной печи.

Известно устройство гомогенизации расплава стекла с частично погруженными электродами и мешалками 11) . В этом устройстве электроды и мешалки разнесены по длине, что усложняет конструкцию, увеличивает габариты; приводит к нарушению температурного режима.

Наиболее близким к изобретению по технической. сущности и достигаемому IS результату является устройство для гомогенизации расплава стекла, включающее камеру с электродами, соединенными с источниками питания, и мешалку из электропроводного материала P2) °

Из-за установки электродов и мешалки с интервалами друг от друга по длине печи гомогенизация расплава производится недостаточно эффективно, при чем конструкция подвижного электродамешалки сложна и ненадежна в работе, так как мешалка для подключения к источнику тока оборудуется подвижным токосъемником на большие токи (сотни ампер) .

Целью изобретения является упрощение.конструкцин и повышение надежности в работе, а также улучшение качества стекла.

Эта цель достигается тем, что в известном устройстве для гомогениэации расплава стекла, включающем камеру с электродами, соединенными с источниками питания, и мешалку из электропроводного материала, электроды установлены ь вершинах равносторонне го треугольника с симметричной трехфазной нагрузкой, а мешалка расположена в центре и соединена с нулевым проводом источника питания.

Сущность изобретения поясняется чертежом, где представлена схема соединения электродов и источника питания ° устройство для гомогенизации расплава стекла включает трехфазный источник 1 в виде печного трансформатора, одни ттэ концов вторичных обмоток которого соединены с нулевым проводом

2, а другие концы — с электродами 3, а также мешалку 4, выполненную из электропроводного материала и соединенную.механически с приводом 5 и электрически с нулевым проводом 2.

610802

Составитель В.Резник

Техред Е, давидович КорректоР Е. Папп

Редактор 3.Шибаева

Заказ 3087/17 Тираж 596 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035,; Москва, ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Мешалка 4 установлена между электродами 3 на одинаковом расстоянии от них по центру равностороннего треугольника силовых линий, образованного вершинами электродов 3. Через стекломас) су протекает ток между электродами величиной J<О, а между электродами и мешалкой величиной Jg> т ° е. Равномерно нагревается весь объем расплава стекла, участвующий в перемешивании.

В результате улучшается химическая и термическая однородность расплава стекла, причем благодаря возможности регулирования напряжения источника питания а следовательно, температу) г ры расплава в зоне перемешивания, стекломасса на выработку поступает однородной с заданной температурой— все это повышает качество и сокращает процент брака иэделий по термической и химической неоднородности. 20

Формула изобретения устройство для гомогенизации расплава стекла, включающее камеру с электродами, соединенными с источниками питания, и мешалку из электропроводного материала, о т л и ч а ю— щ е е с я тем, что, с целью упрощения конструкции и повышения надежнос ти в работе, а также улучшения качества стекла, электроды установлены в вершинах равностороннего треугольника. с симметричной трехфаэной нагрузкой, а мешалка .расположена в его,центре и соединена с нулевым проводом ис» точника питания.

Источники информации, принятые во внимание при экспертизе:

1. Патент C2lA Р 3539691, кл. 13-06, 1970.

2. Патент США Р 3850606, кл. 65-179, 1972.
