№ 6ИЯ1

Класс Н 04b; 21а>, 32»

СССР

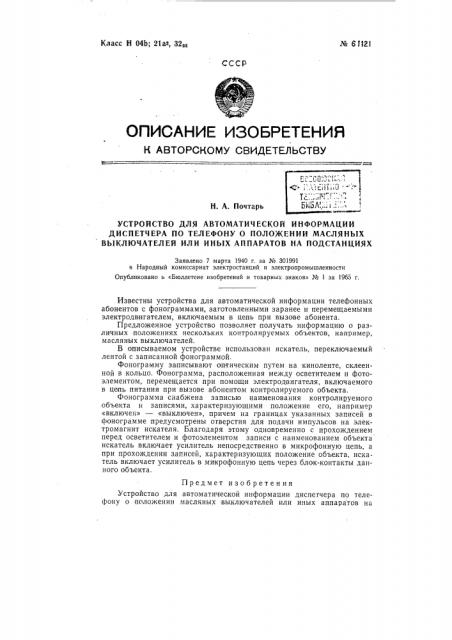

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. А. Почтарь

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ИНФОРМАЦИИ

ДИСПЕТЧЕРА ПО ТЕЛЕФОНУ О ПОЛОЖЕНИИ МАСЛЯНЪ|Х

ВЪ|КЛЮЧАТЕЛЕЙ ИЛИ ИНЫХ АППАРАТОВ НА ПОДСТАНЦИЯХ

Заявлено 7 марта 1940 г. за № 301991 в Народный комиссариат электростанций и электропромышленности

Опубликовано в «Бюллетене изобретений и товарных знаков» № 1 за 1965 г.

Известны устройства для автоматической информации телефонных абонентов с фонограммами, заготовленными заранее и перемещаемыми электродвигателем, включаемым в цепь при вызове абонента.

Предложенное устройство позволяет получать информацию о различных положениях нескольких контролируемых объектов, например, масляных выключателей.

В описываемом устройстве использован искатель, переключаемый лентой с записанной фонограммой.

Фонограмму записывают оптическим путем на киноленте, склеенной в кольцо. Фонограмма, расположенная между осветителем и фотоэлементом, перемещается при помощи электродвигателя, включаемого в цепь питания при вызове абонентом контролируемого объекта.

Фонограмма снабжена записью наименования контролируемого объекта и записями, характеризующими положение его, например

«включен» вЂ” «выключен», причем на границах указанных записей в фонограмме предусмотрены отверстия для подачи импульсов на электромагнит искателя. Благодаря этому одновременно с прохождением перед осветителем и фотоэлементом записи с наименованием объекта искатель включает усилитель непосредственно в микрофонную цепь, а при прохождении записей, характеризующих положение объекта, искатель включает усилитель в микрофонную цепь через блок-контакты данного объекта.

Предмет изобретения

Устройство для автоматической информации диспетчера по телефону о положении масляных выключателей или иных аппаратов на подстанциях, состоящее из фотопленки с заранее нанесенными на нее ф1онограммами, перемещаемой перегд 1воапроизводящим приспособлением в виде фотоэлемента с усилителем при помощи электродвигателя, включаемого автоматически в цепь питания при вызове диспетчером данной подстанции, отлич ающееся тем, что, с целью осуществления возможности получения информации о различных положениях нескольких проверяемых масляных выключателей, применен включенный в цепь усилителя искатель, а фонограмма, выполненная в виде бесконечной ленты, снабжена записями наименований каждого из объектов и последующими записями, характеризующими положение их, то есть

«включен» вЂ” «выключен», причем на границах указанных записей в фонограмме предусмотрены отверстия для подачи импульсов на электромагнит искателя с тем, чтобы одновременно с прохождением перед осветителем и фотоэлементом записи с наименованием данного объекта искатель включал усилитель непосредственно в микрофонную цепь, а при прохождении записей, характеризующих положение объекта, искатель включал усилитель в микрофонную цепь через блок-контакты данного объекта.
