Устройство для сигнализации о состоянии механизмов

Устройство для сигнализации о состоянии механизмов

Иллюстрации

Показать все

Реферат



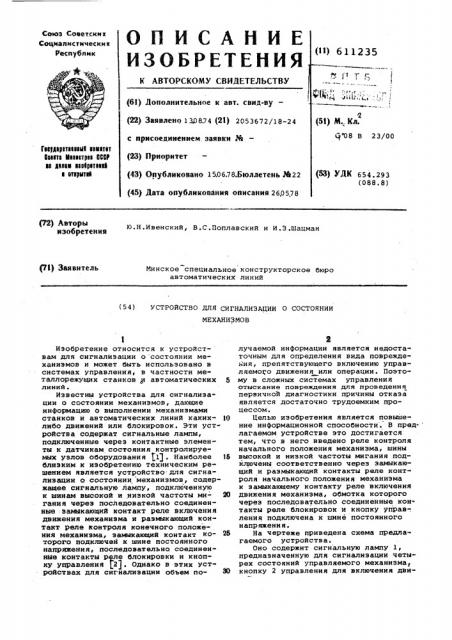

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Ссщнапнстнческнк

Республик

11235 (61) Дополнительное к авт. саид-ву— (22) Заявлено 130874 (21) 2053672/18-24 с присоединением. заявки ¹ (23) Приоритет (43) Опубликовано 1506.78.Бюллетень №22 (45) Дата опубликования описания 260578

Я., Кл. 08 В 23/00

Геаударатаааий авватет

Вааата Маааатрва ВАР

l0 дааав Ваааратааай

l атаритаа

ДК 654.293 (088.8) P2) Авторы

l0.Н.Ивенский, В.С.Поплавский и И,З.Шацман изобретения (71) Заявитель

Минское специальное конструкторское бюро автоматических линий (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О СОСТОЯНИИ

МЕХАНИЗМОВ

Изобретение относится к устройствам для сигнализации о состоянии механизмов и может быть использовано в системах управления, в частности металлорежущих станков и автоматических линий.

Известны устройства для сигнализации о состоянии механизмов, дающие информацию о выполнении механизмами станков и автоматических линий каких- т0 либо движений или блокировок. Эти устройства содержат сигнальные лампы, подключенные через контактные элементы к датчикам состояния контролируемых узлов оборудования $1) . Наиболее 15 близким к изобретению техническим решением является устройство для сигнализации о состоянии механизмов, содержащее сигнальную лампу, подключенную к минам высокой и низкой частоты мн- 20 гания через последовательно соединенные замыкающий контакт реле включения движения механизма и размыкающий контакт реле контроля конечного положения механизма, замыкающий контакт которого подключей к шине постоянного напряжения, последовательно соединенные контакты реле блокировки и кнопку управления 2). Однако в этих устройствах для сигнализации объем по- З0 лучаемой информации является недостаточным для определения вида повреждения, препятствующего включению управляемого движения нли операции. Поэтому в сложных системах управления отыскание повреждения для проведения первичной диагностики причины отказа является достаточно трудоемким процессом.

Целью изобретения является повышение информационной способности. В предлагаемом устройстве это достигается тем, что в него введено реле контроля начального положения механизма, шины высокой и низкой частоты мигания подключены соответственно через замыкающий и размыкающий контакты реле контроля начального положения механизма к замыкающему контакту реле включений движения механизма, обмотка которого через последовательно соединенные контакты реле блокировок и кнопку управ-, ления подключена к шине постоянного напряжения.

На чертеже приведена схема предла» гаемого устройства.

Оно содержит сигнальную лампу 1, предназначенную для сигнализации четырех состояний управляемого механизма кнопку 2 управления для включения дэн611235

О жения механизма, контакты 3, 4, 5;. 6 реле блокировок (реле на чертеже не показаны) реле 7 включения движения механизма, переключающий контакт 8 реле контроля начального положения механизма при включении движения (реле на чертеже не показано), переключающий контакт 9 реле контроля конечного положения механизма, после совершения движения (реле на чертеже не показано), исполнительный электромагнит

10, сообщающий движение механизма, шины 11 и 12 постоянного напряжения, шину 13 высокой частоты мигания и шину 14 низкой частоты мигания. Реле 7 имеет контакты 15 и 16.- i5

При нажиме на кнопку 2 управления если все блокировки выполнены, включается реле 7, которое своим контактом 15 включает исполнительный элект- 20 ромагнит 10, а контактом 16 по цепи замыкающего контакта 8 и раэмыкающего контакта 9 подключает лампу 1 к шине 13 высокой частоты мигания. В начале движения механизма отключается 26 реле контроля начального положения механизма при включении движения, вследствие чего происходит переключение лампы 1 разряжающим контактом 8 на шину 14 низкой частоты мигания. 30

При завершении движения переключающий контакт 9 реле контроля выполнения движения переключает лампу 1 на шину

11 постоянного напряжения. Горение лампы без мигания сигнализирует о завершении движения механизма. Если хотя бы одна из блокировок не выполнена то реле 7 не включается и не включает исполнительный электромагнит 10 и, соответственно, лампу 1.

Таким образом, предлагаемое устройство для сигнализации дает информацию о пяти состояниях механизма и схемы его управления: лампа 1 не включена— движение не выполнено или на его включение не подается команда; лампа 1 45 мигает с, высокой частотой — блокировки все выполнены, электрические цепи целы и началось смещение механизма с начального положения. Если происходит задержка мигания лампы с высокой частотой, то это говорит о том, что имеется неисправность в самом механизмеу лампа 1 мигает с низкой частотой— процесс движения происходит; лампа 1 включена без мигания — механизм достигает конечного положения; при отсутствии одной или нескольких блокировок сигнальная лампа 1 при нажиме на кнопку 2 управления не включается.

Формула изобретения

Устройство для сигнализации о состоянии механизмов, содержащее сигнальную лампу, подключенную к шинам высокой и низкой частоты мигания через последовательно соединенные замыкающий контакт реле включения движения механизма и размыкающий контакт реле контроля конечного положения механизма, замыкающий контакт которого подключен к шине постоянного напряжения, последовательно соединенные контакты реле блокировок и кнопк", управления, о т л и ч а ю щ е е с я тем, что, с целью повышения информационной способности устройства, в него введено реле контроля начального положения механизма, шины высокой и низкой частоты мигания подключены соответственно через замыкающий и размыкающий контакты реле контроля начального положения механизма к замыкающему контакту реле включения движения механизма, обмотка которого через последовательно соединенные контакты реле блокировок и кнопку управления подключена к шине постоянного напряжения.

Источники инФормации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Р 375671, кл. g 08 В 25/00, 1971.

2. Техника проектирования систем автоматизации. Под рЕд. шипетина Л.И.

М., 1966, с. 89, рис.1Ч.14.

611235

Ъ

%

%в

1в
