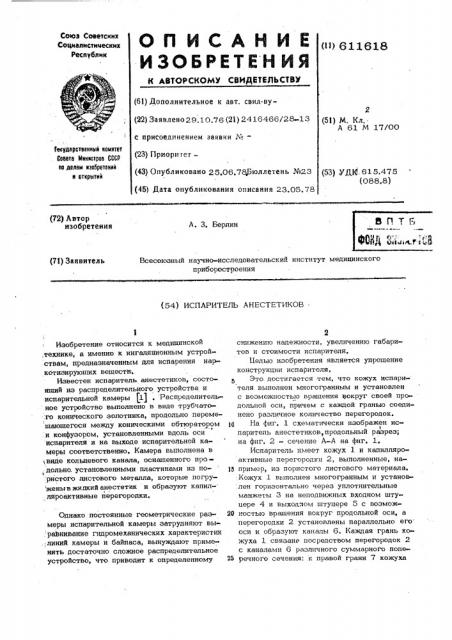

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву(22) ЗаЯвлено 29.10.76 (21) 2416466/28-13 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 25,06.72 Бюллетень №23

Союз Советских

Социалистимеских

Республик (11) 61l6l8

2 (51) М. Кл.

A 61 М 17/00

Иоударственный комитет

Совета Министров СССР оо делам нзооретений н открытии (53) УДМ. 615.475 (088.8) (46) Дата опубликования описания 23.05.78 (72) Автор изобретения

А, 3, Верлин (71) Заявитель

Всесоюзный научно-исследовательский институт медицинского приборостроения (54) ИСПАРИТЕЛЬ АНЕСТЕТИКОВ

Изобретение относится к медицинской ,технике, а именно к ингаляционным устройствам, предназначенным для испарения наркотизирующих веществ.

Известен испаритель анестетиков, состоящий из распределительного устройства и испарительной камеры fl) . Распределитель ное устройство выполнено в виде трубчато-:го конического золотника, продольно перемещающегося между коническими обтюратором м и конфузором, установленными вдоль оси испарителя и на выходе испарительной камеры соответственно. Камера выполнена в ..виде кольцевого канала, оснащенного про, дольно. установленными пластинами из поЪ ристого листового металла, которые погру жены в жидкий анестетик и образуют капилляроактивные йерегородки.

Однако постоянные геометрические размеры испарительной камеры затрудняют вы равнивание гидромеханических характеристик . линий камеры и байпаса, вынуждают применять достаточно сложное распределительное устройство, что приводит к определенному

2 снижению надежности, увеличению габаритов и стоимости испарителя, Е1елью изобретения является упрощение конструкции испарителя.

Это достигается тем, что кожух испарителя выполнен многогранным и установлен с возможностью вращения Вокруг своей продольной оси, причем с каждой гранью соединено различное количество перегородок. щ На фиг. 1 схематически изображен ис1 паритель анестетиков, продольный разрез; на фиг. 2 - сечение A-А на фиг. 1.

Испаритель имеет кожух 1 и капилляроактивные перегородки 2, выполненные, нато пример, из пористого листового материала, Кожух 1 выполнен многогранным и установлен горизонтально через уплотнительные манжеты 3 на неподвижных входном штуиере 4 и выходном штуцере 5 с возмож20 костью вращения вокруг продольной оси, а перегородки 2 установлены параллельно его оси и образуют каналы 6. Каждая грань кожуха 1 связана посредством перегородок 2 с каналами 6 различного суммарного попе25 речного сечения: к правой грани 7 кожуха

611618

1 примыкает перегородка 2 с наименьшей поверхностью испарения, связывающая ее с двумя каналами 6 наименьшего поперечного сечения, прилегающими к перегородке 2; к нижней грани 8 примыкает перегородка 2 с наибольшей поверхностью испарения, связывающая ее с двумя каналами 6 наибольшего поперечного сечения, к левой грани 9 примыкают три перегородки 2, связывающие ее, с четырьмя каналами 6, к верхней грани . 1О

10 примыкают смесь перегородок 2, связы вающих ее с восемью каналами 6, Правая грань 7 имеет отверстие для наполнения и удаления анестетика, к которому присоединяется, посредством гибкого шланга стандартный флакон (на чертеже не показаны „

Флакон крепится, например, к грани 7 кожу,ха 1. На кожухе закреплена шкала 11 концентраций. Геометрические размеры перегородок 2 и каналов 6 подобраны так, чтобы 20 ,сопротивление испарителя дыханию было минимальным.

Испаритель работает следующим образом»

Шкалу 11 устанавливают иа нулевую отметку. К испарителю присоединяют флакон а 25 анестетиком и крепят к грани 7 кожуха 1.

Затем шкалу устанавливают на требуемую концентрацию, например на наименьшую (кожух 1 со шкалой 11 поворачивают в манже»: о тах 3 вокруг штуцеров 4 и 5 на 90 против Зо часовой стрелки). При этом анестетик переливается из флакона на грань 8 кожуха 1, так что нижний край одной из перегородок

2 погружается в анестетик. Поток газа-носителя направляется через входной штуцер

4 в испаритель, разделяется перегородками

2 между десятью каналами 6, при этом две части газа-носителя, обтекая погруженную в анестетик перегородку 2, насыщаются до равновесной концентрации и разбавляются 4О иа выходе восемью частями чистого газаносителя до требуемой концентрации.

При повороте шкалы 11 на больший угол увеличивается относительное количество по° г груженных в анестетик перегородок 2, и соответственно - концентрации анестетика.

При установке шкалы 11 вновь на нулевую отметку анестетик сливается из кожуха

1 во флакон и испаритель продувается чистым газом-носителем до нулевой концентрации.

Таким образом, испаритель обеспечивает стабильное дозирование анестетиков в широком диапазоне постоянных и пульсирующих расходов газа. Благодаря выполнению распределительного устройства заодно с испарительной камерой уменьшаются габариты испарителя. Исключение из распределительного устройства регулируемых дросселей той или иной конструкции (конические, цилиндри ческие, трубчатые краны, золотники и т.п.) которые вследствие частшх перемещений и механической нагрузки в первую очередь ab+ ходят из строя, существенно повышает надежность испарителя.

Достаточно высокая. точность,дозирования и надежность, небольшие габариты и масса, незначительное сопротивление дыханию позволяют широко испольэовать испаритель в амбулаторных условиях и палатах реанимации»

Формула изобретения

Испаритель анестетиков, содержащий кожух и капилляроактивные перегородки, о тл и ч а ю ш и и с я тем, что, с целью упрощения констру .ции, кожух выполнен многогранным и установлен с возможностью вращения вокруг своей продольной оси, при» чем с каждой гранью соединено различное количество перегородок.

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство СССР

Ne 440016, кл. А 61 М 17/00, 1972.
