Динамический смеситель
Иллюстрации
Реферат

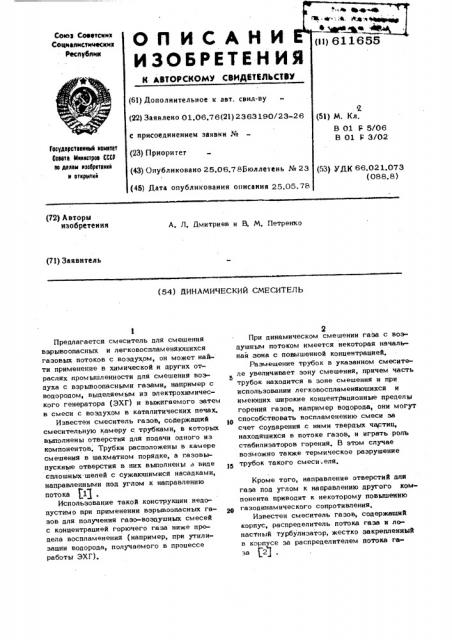

Союз т.оевтскмк
Соцмалмстимвск на
Республик
ОП ИСАНИ
ИЗОБРЕТЕН И
К АВТОРСКОМУ СВИДЕТЕЛЬСТ1 (61) Дополнительное к авт. свил-ву (22) Заявлено 01.06.76(21) 2363190/23с присоединением заявки № (23) Приоритет (43) Опубликовано 25.06.78Бюллетень Х
Государстаемай мюммтет
Соввта Ммммстрае СССР ма делам мэобретеммм м етмрмтмм (4о) Дата опубликования описания 25,0 (72) Авторы изобретения
А, Л. Дмитриев и В. М. Петренко (71) Заявитель (54) НИНАМИЧЕСКИЙ СМЕСИТЕЛЬ
Предлагается смеситель для смешения взрывоопасных и легковоспламеняющихся газовых потоков с воздухом, он может найти применение в химической и других отраслях промышленности для смешения воэдуха с взрывоопасными газами, например с водородом, выделяемым иэ электрохимического генератора (ЭХГ) .и вьпкигаемого затем в смеси с воздухом в каталитических печах, Известен смеситель газов, содержащий смесительную камеру с трубками, в которых выполнены отверстия для подачи одного из компонентов. Трубки расположены в камере смешения в шахматном порядке, а газовыпускные отверстия в них выполнены з виде сплошных.щелей с сужающимися насадками, направленными под углом к направлению потока $1), Использование такой конструкции недопустимо при применении взрывоопасных газов для получения газо-воздушных смесей с концентрацией горючего газа ниже предела воспламенения (например, при утилизации водорода, получаемого в процессе работы ЭХГ).
При динамическом смешении газа с воэ душным потоком имеется некоторая начальная эона с повышенной концентрацией.
Размещение трубок в укаэанном смесите5 ле увеличивает зону смешения, причем часть трубок находится в зоне смешения и при использовании легковоспламеняющихся и имеющих широкие концентрационные пределы горения газов, например водорода, они могут
10 способствовать воспламенению смеси эа счет соударения с ними твердых частиц, находящихся в потоке газов, и играть роль стабилизаторов горения. B этом случае возможно также термическое разрушение трубок такого смеси.еля.
Кроме того, направление отверстий для газа под углом к направлению другого компонента приводит к некоторому повышению гаэодннамического сопротивления, Известен смеснтель газов, содержащий корпус, распределитель потока газа и лопастный турбулизатор, жестко закрепленный в корпусе за распределителем потока газа 121 .
Особенностью данного смесителя является опасность работы с легковоспламеняющимися "азовыми потоками из-за большой длины начальной зоны смешения, С целью повышения эффективности и безопасности работы, в предлагаемом смесителе турбулизатор установлен перед распределителем газового потока и выполнен в виде жестко соединенных между собой конусов, размещенных по концентрическим окружнос- 10. тям и обращенных вершинами навстречу потоку воздуха, На фиг, 1 изображен предлагаемый смеситель, общий вищ на фиг. 2 - разрез А-А на фиг. 1 на фиг, Э - разрез Е-B на фиг. 1
Смеситель содержит корпус 1 с фланцами 2 ans подвода к воздушной магистрали, В корпусе размещен распределитель 3 гготока газов, выполненный в виде кольцевых коллекторов, расположенных в оцной плос- гО кости перпендикулярно потоку воздуха. В коллекторах соосно потоку воздуха выполнены отверстия 4 с диаметром не более 1, 2 мм, расположенные друг от друга на расстоянии не менее восьми диаметров 25 отверстия, Перед распределителем газового потока на расстоянии 30 мм установлен турбулизатор 5, выполненный в виде жестко соединенных между собой конусов, имеющих 30 отношение высоты к диаметру основания
1,5-2, размещенных по концентрическим окружностям, Количество конусов выбираются из соотношения площади свободного прохода и площади загромождения, равно- 3$
ro 3-3,5,.
Смеситель работает следующим образом. В устройство подают раздельно воздух и горючий газ, Воздух, подаваемый вен46 тнлятором (йа чертв кв не показан ), проходя через турбулизатор 5 и затем между трубками коллектора, поп@дает в камеру смешения, Горючий газ подводится к коллектору и, через отверстия 4 отдельными струйкамитакже попада т в камеру смешения, В камере смешения происходит интенсивное смешение газов практически сразу за коллектором.
При этом образуется газовая смесь, неопасная в отношении воспламенения (с концентрацией горючего газа выше или,яже концентрационных пределов воспламенения }.
Предлагаемый смеситель характеризуется высокой эффективностью и безопасностью работы в сочетании с простотой технологии изготовления.
Формула изобретения
Динамический смеситель для смешения взрывоопасных и легковоспламе Фющихся газовых потоков с воздухом, содержащий корпус, распределитель потока газа и турбулизатор, жестко закрепленный в корпусе, отличающийся тем,что,сцелью повышения эффективности и безопасности работы, турбулизатор установлен перед распределителем потока газа и выполнен в виде жестко .соединенных между собой конусов, размещенных по концентрическим окружностям и обращенных вершинами навстречу потоку воздуха.
Источники информации, принятые во внимание при экспертизе;
1. Авторское свидетельство СССР
¹ 415030, кл. В 01 F 13/00, 1970, 2. Патент ФРГ.¹ 1557215, кл. 12 е 4/01, 1973, ф ф
61 1 655
Фиг.2
