Реферат



у

lkfAi i - ., ф

Эа е}

С(ноз Советских

Соцналнстннескнх

Республик °

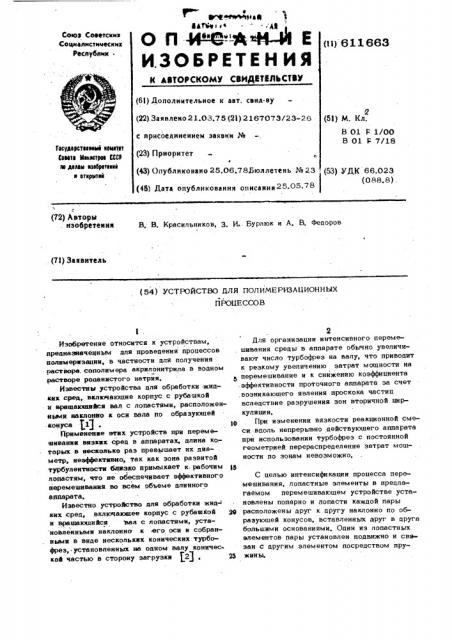

О П44-О Е

И.ЗОБРЕТЕ Н ИЯ

{11) 611663

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (51) М. Кл. (22) 3а явлено 21.03.7 5 (21) 2167073/23-26

В 01 Р 1/00

В 01 V. 7/18 с присоединением заявки И1

Гесудерстеееяаа кеметет

Сееете Мвхетрее СССР ю,аехеи азэбРетеиме я етирытек (23) Приоритет (43) Опубликовано 25.06.78Бюллетень №23 . (53) удК 66,023 (088.8) . (4Б) Дата опубликования опнсания25.05 7 (72) Авторы . изобретения

В. В. Красильников, 3. H. Бурлюк и А. В. Федоров

l (71) Заявитель (54) УСТРОЙСТВО llIIH ПОЛИМЕРИЗАБИОННЫХ

П POIIE CCO В

Изобретение относится к устройствам, предназяачецным для проведения процессов полнмеризации, в частности для получения . раствора.сополимера акрилоннтрила в водном растворе роданистого натрия.

Известны устройства для обработки .жидких сред, включающие корпус с рубашкой н вращающийся вал с лопастями, расположеннымн наклонно к оси вала по образующей конуса Я .

Применение этих устройств при перемешнвании вязких сред в аппаратах, длина ко.— торых.в несколько раз превышает их диа- . метр, неэффективно, так как зона развитой турбулентности блнэко примыкает к рабочим лопастям, что не обеспечивает эффективного перемешивания so всем объеме длинного аппарата, Известно устройство для обработки жид- ких сред, включающее корпус с рубашкой н вращающийся вал с лопастями, уста новленными наклонно к его оси и собранными в виде нескольких конических турбофрез, установленных на одном валу коничес кой частью в сторону загрузки 2 .

Для организации интенсивного перемешивания среды в аппарате обычно увеличивают число турбофреэ на валу, что приводит к резкому увеличению затрат мощности на

> перемешивание и к снижению коэффициента эффективности проточного аппарата эа счет .возникающего явления проскока частиц вследствие разрушения зон вторичной циркуляции, 1Е При изменении вязкости реакционной смеси -вдоль непрерывно действующего аппарата при использовании турбофрез с постоянной геометрией перераспределение затрат мощности по зонам невозможно, l5

С целью интенсификации процесса перемешивания, лопастные элементы в предлагаемом перемешивающем устройстве установлены попарно и лопасти каждой пары й9 расположены друг к другу наклонно по образующей конусов, вставленных друг в друга большими основаниями. Один из лопастных элементов пары установлен подвижно и связан с другим элементом посредством пружины.

61 1663

На чертеже изображено предлагаемое устройство.

Перемешивающее устройство содержит корпус 1 с рубашкой 2 и штуцерами для вхо да 3 и выхода 4 продукта, Внутри корпуса проходит вал 5 с лопастями, собранными в элементы 6 и 7, между которыми установлена пружина 8, Предлагаемое устройство работает следующим образом. В обогреваемый корпус 1 10 через штуцер 3 непрерывно дозируется исходная смесь реагентов, а готовый продукт выгружается через штуцер 4.

Вращающийся вал 5 с лопастными эле15 ментами 6» 7 перемешивает реакционную массу, вязкость. которой по мере. прохождения вдоль аппарата возрастает, В зависимости от вязкости, а следовательно, и сопротивления среды на лопасти действуют

20 силь, которые, преодолевая действие пружины, перемещают подвижный конус вдоль вала, причем с ростом вязкости расстояние межцу свободными концами лопастей увеличивается, т,е, этим регулируется объем

25 зоны турболентности каждой пары элементов и уменьшается ее энергоемкость, что способствует сокращению общих энергозатрат, В пространстве между лопастями возникает волнообразное движение перемешиваемой массы, своего рода пульсация внутри зоны действия одной:пары элементов, что способствует энергичному перемешиванию внутри этой зоны при одновременном отсутствии интенсивного массообмена между зонами. Таким образом получается своеобразное секционирование внутри аппарата, и вся масса движется вдоль аппарата со скоростью, определяемой подачей продукта, т.е. аппарат работает в режиме, близком к режиму вытеснения.

Путем подбора числа пар элементов лонастей, величины углов между лопастями и числа оборотов мешалки можно обеспечить требуемое время пребывания продукта в аппарате с одновременным обеспечением интенсивности перемешивания.

Все это приводит к улучшению технологических показателей - росту степени конверсии, получению продукта .с более равномерными свойствами без дополнительных энергозатрат.

Формула изобретения

l. Устройство для полимеризационных процессов, содержащее корпус с рубашкой и перемешивающее устройство в вице вала с лопастными элементами, о т л и ч а ющ е е с я тем, что, с целью интенсификации процесса перемешивания, лопастные элементы установлены попарно и лопасти каждой пары расположены друг к другу наклонно по образующей конусов, вставленных друг в друга большими основаниями.

2. Устройство поп, 1, о тли ч а ю— щ е е с я тем, что один из лопастных элементов пары установлен поцвижно и связан с другим элементом посрецством пружины.

Источники информации, принятые. во вниманиее при э ксп ерти зе:

1. Штербачек 3, и др„Перемешивание в химической промышленности, Л., Госхимиздат, 1963, с. 304, 2. Авторское свидетельство. СССР

N< 388891, кл. В 01 х 7/08, 1971, 611663
