Способ получения феррохромовых порошков
Иллюстрации
Показать всеРеферат

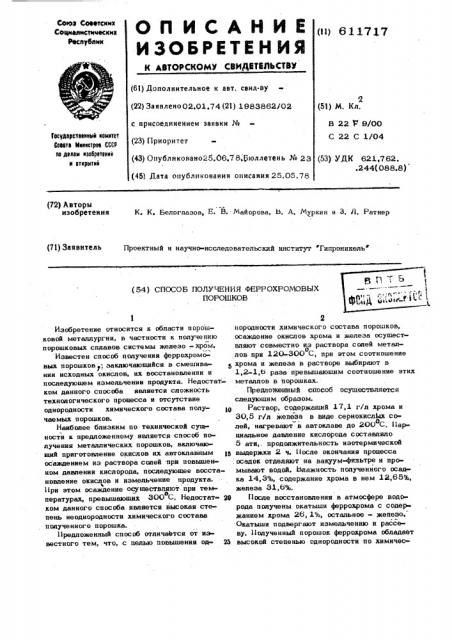

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДВТВаеЬСТВУ
Сонма Ссеатсннх
Сюцееалнстмческих
Рес ублнк (tl) 61 1717 (61) Дополнительное к авт. санд-ву (22} Заявлено 02.01.74 (21) 1983862/02 2 (51) М. Кл. с присоединением заявки №
В 22 F. 9/00
С 22 С 1/04
Гвеудвратвенний квинтет
Севвтв Министров СССР на делам изобретений н етнрытнй (23} Приоритет (43) Опубликовано25.06.78.бюллетень № 23 (53) УДК 621,762. .244(088.8) (45) Дата опубликования описания 25.05.78 (72) Авторы изобретения
К. К. Белоглазов, E. B. Майорова, В. А. Муркин и 3. Л. Ратнер (71) Заявитель Проектный и научно»исследовательский институт Гипроникель (54) СПОСОБ ПОЛУЧЕНИЯ ФЕРРОХРОМОВЫХ
ПОРОШКОВ
Изобретение относится к области порошковой металлургии, в частности к получению порошковых сплавов системы железо -хром.
Известен способ получения феррохромовых порошков, заключающийся в смешивании исходных окислов, нх восстановлении и последующем измельчении продукта. Недостатком данного способа является сложность технологического процесса и отсутствие однородности химического состава получаемых порошков.
Наиболее близким по технической сущности к предложенному является способ получения металлических порошков, включающий приготовление окислов их автоклавным тб осаждением из раствора солей при повышенном давлении кислорода, последующее восстановление окислов и измельчение продукта.
Ъ
Нри этом осаждение осуществляют при теме. пературах, превышающих 300 С. Недостат-,щ ком данного способа является высокая степень неоднородности химического состава полученного порошка.
Предложенный способ отличается от иэвестного тем, что, с целью повышения од-. 23
2 норопности химического состава порошков, осажценне окислов хрома н железа осуществляют совместно из раствора солей метало лов при 120-300 С, при этом соотношение хрома и железа в растворе выбирают в
1,2-1,6 раза превышающим соотношение этих металлов в порошках.
Предложенный способ осутцествляется следующим образом.
Раствор, содержащий 17,1 г/л хрома и
30,5 г/л железа в виде сернокислйх соо лей, нагревают в автоклаве до 200 С. Ilap» циальное давление кислорода составляло
5 ати,, продолжительность нэотермической выдержки 2 ч. После окончания процесса осадок отделяют на .вакуум-фильтре и промывают водой. Влажность полученного осадка 14,3Ъ, содержание хрома в нем 12,65%, железа 31,6%.
После восстановления в атмосфере водорода получены окатыши феррохрома с содержанием хрома 26, 1"ь, остальное - железо.
Окатыши подвергают иэмельчению и рассеву. Полученный порошок феррохрома обладает высокой степенью однородности по химичес611717
Составитель И. Киянский
Редактор Е. Полионова Техред С. Беца Корректор П, Макаревич
Заказ 3348/12 Тираж 950 Подписное
БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., д. 4/5
Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 кому составу. Содержание хрома в исследо ванных порошках соответствует, .ожидаемому и равно 1-54%, Применение предложенного способа по; воляет получать порошки высокого качества из сернокислотных растворов некондиционного хромистого сырья и других отходов.
Формула изобретения
1О
Способ получения феррохромовых порошков, включающий автоклавное осаждение окислов из раствора сульфатных солей при повышенном давлении кислорода, последующее восстановление окислов и измельченне продукта, отл и чаю шийсятем, что, с целью обеспечения заданного химического состава, осаждение окислов хрома н железа осуществляют. совместно из раствора солей металлов при 120-300 С, при этом соотношение хрома и железа в исход ном растворе выбирают в 1,2-1,6 раза превышающим соотношение этих металлов в и ор ошках.
