Реферат

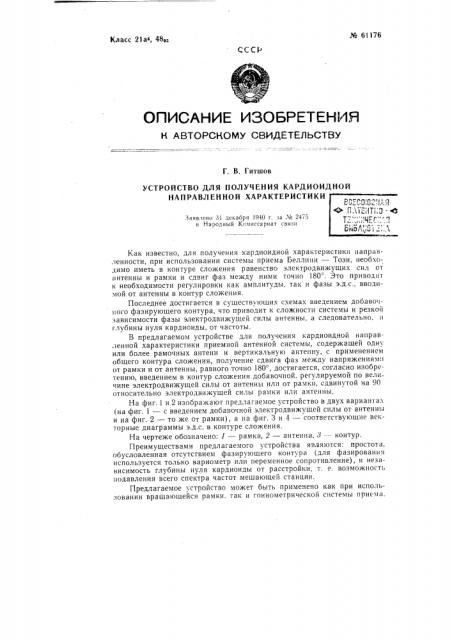

М 61176

Класс 21а, 48а.;

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИГ1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. В. Гитшов

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ КАРДИОИДНОЙ

НАПРАВЛЕННОЙ ХАРАКТЕРИСТИКИ

Заявлено 31 декабря 1940 г. за Л 2475 в Народный Комиссариат связи

Как известно, для получения кардиоидной характеристики направленности, при использовании системы приема Беллини — Този, необходимо иметь в контуре сложения равенство электродвижущих сил от антенны и рамки и сдвиг фаз между ними точно 180=. Это приводит к необходимости регулировки как амплитуды, так и фазы э.д.с., вводимой от антенны в контур сложения.

Последнее достигается в существующих схемах введением добавочного фазирующего контура, что приводит к сложности системы и резкой зависимости фазы электродвижущей силы антенны, а следовательно, н глубины нуля кардиоиды, от частоты.

В предлагаемом устройстве для получения кардиоидной направленной характеристики приемной антенной системы, содержащей одну или более рамочных антенн и вертикальную антенну, с применением общего контура сложения, получение сдвига фаз между напряжениями от рамки и от антенны, равного точно 180, достигается, согласно изобретению, введением в контур сложения добавочной. регулируемой по величине электродвижущей силы от антенны или от рамки, сдвинутой на 90 относительно электродвижущей силы рамки или антенны.

На фиг. 1 и 2 изображают предлагаемое устройство в двух вариантах (на фиг. 1 — с введением добавочной электродвижущей силы от антенны и на фиг. 2 — то же от рамки), а на фиг. 3 и 4 — соответствующие векторные диаграммы э.д.с. в контуре сложения.

На чертеже обозначено: 1 — рамка, 2 — антенна, 8 — — контур.

Преимуществами предлагаемого устройства являются: простота, обусловленная отсутствием фазирующего контура (для фазирования используется только вариометр или переменное сопротивление), и независимость глубины нуля кардиоиды от расстройки, т. е. возможность подавления всего спектра частот мешающей станции.

Предлагаемое устройство может быть применено как при использовании враща|ощейся рамки. так и гониометрической системы приема

¹ 61176

Предмет изобретения

Еа, Еа,+ к приег///ику

Корректор Р. Я. Беркович

Текред А. Л. Резник

Редактор М. А. Мрочко

Формат бум. 70 100 /н;

Тираж 220

ЦБТИ прн Комитете по делам изобретений н открьг>ий прн Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Г!одп. к печ. !5/Xll — 6!

:> и и. 3186 1

Объем О,!8 изд. л.

Цена 4 к<>н.

Типография, пр. С<>птнова, 2.

Устройство для получения кардиоидной направленной характеристики приемной антенной системы, содержащей одну или более рамочных антенн и вертикальную антенну, с применением общего контура сложения, отл и ча ю щее с я тем, что, с целью получения сдвига фаз между напряжениями от рамки и от антенны, равного точно 180, в контур сложения введена добавочная, регулируемая по величине электродвижущая сила от антенны или от рамки, сдвинутая на 90 относительно электродвижущей силы рамки или антенны.
