Реферат

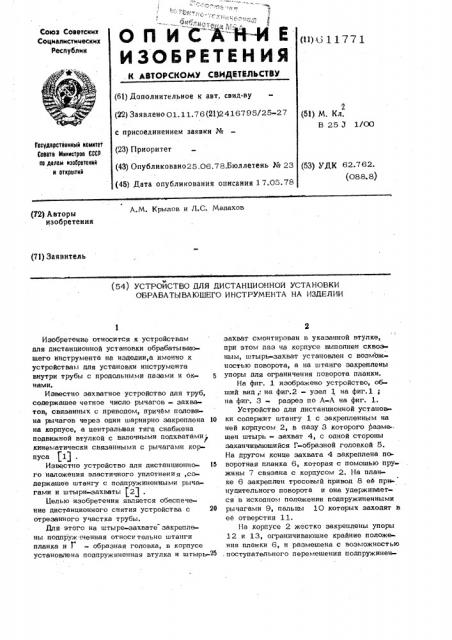

Союз Советских

Социалистицеских республик (11) 0 1 1 7 7 1

ИЗОБРЕТЕН ИЯ . К АВТОРСКОМУ СВИДИТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено О1.11.76(21)2416795!25-27

2 (5!) М. Кл, В 25 3 1/ОО с присоединением заявки ¹

Гасударственный камнтет

Совета еенннотроа СССР ее делам нзооретеннй н открытнй (23) Приоритет (43) Опубликовано25.06.78.Бюллетень № 23 (45) Дата опубликования описания 17.05.78 (53) УДК 62.762. (088. 8) A.М. Крылов и Л,С. Малахов (12) Авторы изобретения (71) Заявитель (54) УСТРОИСТВО ДЛЯ ДИСТАНЦИОННОИ УСТАНОВКИ

ОБРАБАТ61ВАЮШЕГО ИНСТРУМЕНТА HA ИЗДЕЛИИ

Изобретение относится к устройствам дпя дистанционной установки обрабатывающего инструмента на издедии,а именно к устройствам дпя установки инструмента внутри трубы с продольными пазами и окнами, Известно захватное устройство для труб, содержащее четное число рычагов — захватов, связанных с приводом, причем половина рычагов через один шарнирно закреплена 10 на корпусе, а центральная тяга снабжена подвижной втулкой с випочными подхватами кинематически связанными с рычагами корпуса (1) .

Известно устройство дпя дистанционно- 15 го наложения эластичного уппотнения,содержащее штангу с подпружиненными рычагами и штыри-захваты $2) .

Цепью изобретения является обеспечение дистанционного снятия устройства с 20 отрезанного участка трубы.

Дпя этого на штыре-захвате закреппены. подпружиненная относи тельно штанги планке и Г - образная головка, в корпусе установлена подпружиненная втулка и штырь-25 захват смонтирован в указанной втулке, при этом паз на корпусе выполнен сквозным, штырь-захват установлен с возможностью поворота, а на штанге эакреппены упоры дпя ограничения поворота планки.

На фиг. 1 изображено устройство, о6ший вид,.на фиг.2 — узел $ на фиг.l ; на. фиг. 3 - разрез по А-А на фиг. 1.

Устройство дпя дистанционной установки содержит штангу 1 с закрепленным на ней корпусом 2, в пазу 3 которого 1 аэме-шен штырь - захват 4, с одной стороны заканчивающийся Г-образной головкой 5.

На другом конце захвата 4 эакреппена поворотная планка 6, которая с помощью пружины 7 связана с корпусом 2. На планке 6 закреплен тросовый привод 8 ее принудитепьного поворота и она удерживается в исходном положении подпружиненными рычагами 9, пальцы 10 которых заходят в ее отверстия 11.

На корпусе 2 жестко закреппены упоры

12 и 13, ограничивающие крайние положения планки 6, и размешена с воэможностью поступательного перемешения подпружинен611771 ная втулка 14. На штанге 1 шарнирно закреплены вилки управления 15 и 16, связанные с тросовыми приводами 17 и 18,а

I также установлено устройство для отрезки

19, связанное с приводом 2О его поворота. В нижней части корпуса 2 установлен подпружиненный штырь 21.

Устройство предназначено для дистанци онной установки трубы с окнами 22 и име г oïîðíûé фланец 23.

Устройство заводят в трубу, предварительно разрезанную вертикальными реэами на tf частей с окнами 22, и устанавли». вают так, что Г-образная головка 5 штыря захвата 4 оказывается напротив окна 22, после чего устройство эакреплякт в верхней части трубы при помощи фланца 23.

Тросовым приводом $7 поворачивают вил» ку управления 16 в направлении, указанном стрелкой на фиг.2, тем самым перемещая нижнюю часть штанги 1 вместе с корпусом

2, штырем-захватом 4 и поворотной планкой 6 в направлении окна 22 и заводя

Г-образную головку 5 штыря захвата 4 в указанное окно. В то же время, подпружиненные рычаги 9 с закрепленными на них пальцами 1О упираются во внутреннюю стенку трубы с разных сторон от окна 22, в результате чего пальцы 1О выходят из отверстий 11 планки 6, освобождая ее.

Планка под действием пружины 7 разворачивается, одновременно поворачивая на о

9О головку 5.

Планка 6, поворачиваясь, касается в крайнем положении упора 12, снабженного электричеСким контактом, и вызывает тем самым срабатывание сигнальной лампочки, вынесенной в верхнюю часть устройства, что указывает на то, что произошел вхват вырезаемого участка трубы. После этого отпускают трос 18. Включают устройство для отрезки 1,9 и, поворачивая его приводом 2О, отрезают захваченный участок трубы. Тросовым приводом 17 поворачивают вилку управления 15, заводя тем самым отрезанный участок трубы, висящий на штыре-захвате 4 и удерживаемый от пе рекоса подпружиненной втулкой 14, рычагами 9 и штырем 21, в контур трубы, после чего устройство извлекают из трубы и перемешают в зону, предусмотренную для отцепки захваченного элемента.

Тросовым приводом 8 поворачиЪают планку 6 до соприкосновения с упором 13, поворачивая тем самым Г-образную голов10 ку 5 штыря-захвата 4 в обратном на равлении, в результате чего под действием подпружиненной втулки 14 захваченный участок трубы соскальзывает со штырязахвата 4.

15 Одновременно с этим рычаги 9 пцзе,мешают вслед за соскальзывающим участком трубы и заводят пальцы 10 в отверстия ll планки 6, т,е, устройство возвра»шается в исходное положение.

20 формула изобретения

Устройство для дистанци нной установ»25 ки обрабатывающего Ънструмента на иэделии, преимущественно внутри трубы с про»дуэльными,пазами и окнами, содержащее штангу с подпружиненными рычагами и корпусом, в пазу которого закреплен штырь-захват, о т и иЗ0 ч а ю ш е е с я тем,что, с цепью обеспечения дистанционногo снятия устройства с отрезанного участка трубы, на штыре-захвате закреппены подпружиненная относитепьно штанги планка и Г-образная гоповка,в корпусе установ пена, М подпружиненная втупка, а штырь-захват смонтир ован в указанной втупке, при этом паз на к орпусе выполнен сквозным, штырь»захват установлен с возможностью поворота, а на штанге закреплены упоры для ограничения поворота

40 планки.

Источни ки информации, принятые во внимание при экспертизе :

1. Авторское свидетельство М 5О1958, кл. В 66 С 1/lO, 1971

45 2. Авторское свидетельство No. 484351, кл. В 2.5 J 1/ОО, 1971
