Червячный пресс для переработки пластических масс
Иллюстрации
Реферат
CoI03 Советскмк
Социалмсткческкх
Республик е

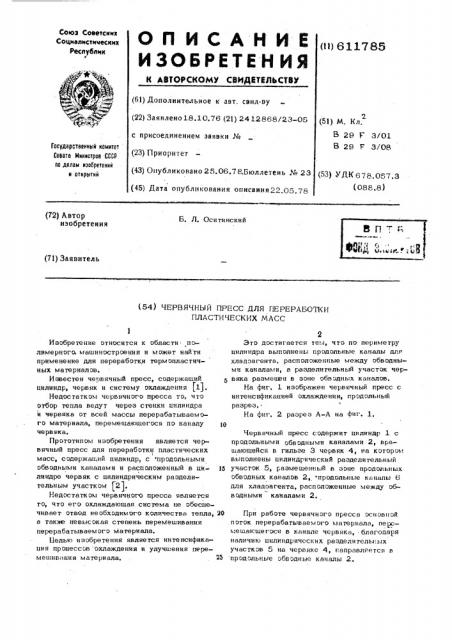

О П И С А Н И Е ацз117вв
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 18.10.76 (21) 2412868/23-05 с присоединением эаявки № (23) Приоритет (43) Опубликовано 25.06.78.Бюллетень № 23 (51) М. Кл.
В 29 F 3/01
В 29 F 3/08
Гасударственный комитет
Совета Министров СССР ао делам изооретений н открытий (5З) УДК 678.057,3 (088,8) (45) Дата опубликования описаиия22,05.78 (72) Автор иэобретения
Б. Л, Оситинский (71) Заявитель (54) ЧЕРВЯЧНЫЙ ПРЕСС ДЛЯ ПЕРЕРАБО 1КИ
ПЛАСТИЧЕСКИХ МАСС
Изобретение относится к области полимернога машиностроения и может найти применение для переработки термэплвстич- ных материал эв.
Известен чеовячный пресс, содержащий цилиндр, червяк и систему охлаждения (1).
Недостатком червячного пресса ro, что отбор тепла ведут через стенки цилиндра и червяка от всей массы перервбатываемого материала, перемещающегося по каналу червяка.
Прототипом изобретения является червячный пресс для переработки пластических
I масс, содержащий цилиндр, с продольными обводными каналами и расположенный в цилиндре червяк с цилиндрическим разделительным участком (21.
Недостатком червячного пресса является то, что его охлаждающая система не эбеспечивает отвод необходимого количества тепла, в также невысокая степень перемешивания перерабатываемor о материала, Белью изобретения является интенсификация процессов охлаждения и улучшения перемешивания материала.
Это достигается тем, что по периметру цилиндра выполнень1 гродольные каналы для хладоагента, расположенные между обводными каналами, а разделительный участок черв вяка размепен в зоне обводных каналов, Нв фиг, 1 изображен червячный пресс с интенсификацией охлаждения, продольный разрез, На фиг. 2 разрез А-А на фнг. 1.
Червячный пресс содержит цилиндр 1 с продольными обводными каналами 2, вращающейся в гильзе 3 червяк 4, va котором выполнены цилиндрический разделительный
1а участок 5, размещенный в зэне продольных обводных каналов 2, продольные каналы 6 для хладоагента, расположенные между обв одным и каналам и 2.
20 При работе червячного пресса основной поток перервбатыввемэго материала, перемещающегося в канале червяка, благодаря наличию цилиндрических разделителы-:ых участкэв 5 нв червяке 4, направляется в
25 продольные обводные каналы 2.
611785
2 f
Тираж 810 Подписное
Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
Разбиение основного потока на струйки приводит к тому, что расстояние от центра струйкя до охлаждакхцях стенок цилиндра 1 становится значительно меньше, чем рассгояние от центра основного потока перемещающегося в канале червяка до охлаж5 дающих стенок цилиндра 1 и червяка 4.
Кроме того имеет место увеличение отношения периметра охлаждающей поверхности к площади сечения потока, Все это приводит
1О к уменьшению. термического сопротивления и, как следствие, ведет к интенсификации процесса охлаждения нерерабагываемого материала.
Данная конструкция червячного пресса позволит снизить затраты энергии на охлаждение, улучшить общий тепловой режим работы червячного пресса и обеспечить более, интенсивное перемешивание материала. 70
ЦНИИПИ Заказ 3359/16
Ф ормула изобре гения
Червячный пресс для переработки пластических масс, содержащий цилиндр с продольными обводными каналами и расположенный
Ь цилиндре червяк с цилиндрическим разделительным участком, о т л и ч а ю щ и йс я тем, что, с целью интенсификации процессов охлаждения и улучшения перемешивания материала, по периметру цилиндра выполнены продольные каналы для хладоагента, расположенные между обводными каналами, а разделительный участок червяка размещен в зоне обв одных каналов, Источники информации, принятые во внимание при экспертизе
1. Шенкель Г. Шнековые прессы для пластмасс, Л., ГХН, 1962.
2. Патент ФРГ Ж 2357945, кл. В 29
3/02, 09.09.1967
