Двойной пол для вычислительных центров

Двойной пол для вычислительных центров

Иллюстрации

Показать все

Реферат



:к/

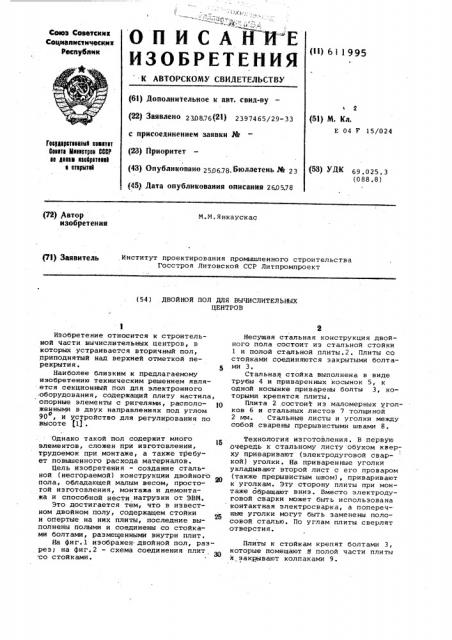

ОПИСАН Е

ИЗОБРЕТЕНИЯ

Саюз Советсккк

Соцкаписткческнх республик (11) 611995

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 230876(21) 2397465д9-33 с присое)аинением заявки ¹ (23) Приоритет (43) Опубликовано 250678. Бтоллетень № 23 с Я (51) М. Кл.

E 04 Р 15/024

Геердаретеееана ееветет

6ееета Меааетрее 666Р ее дааев ааееретеаае и етерытер (5З) ® 69 .025. 3 (088.8) (45) дата опубликования описання 260578 (72) втор изобретения

М.M.ßíêàóñêàñ (Д) ЗаяантЕЛь Институт проектирования промышленного строительства

Госстроя Литовской ССР Литпромпроект (54 ) ДВОЙНОЙ ПОЛ ДЛЯ ВЫЧИСЛИТЕЛЬНЫХ

ЦЕНТРОВ

Изобретение относится к строительной части вычислительных центров, в которых устраивается вторичный пол, приподнятый над верхней отметкой перекрытия. 5

Наиболее близким к предлагаемому изобретению техническим решением является секционный пол для электронного оборудования, содержащий плиту настила, опорные элементы с ригелями, располо- т0 женными в двух направлениях под углом о

90, и устройство для регулирования по высоте (1) . Однако такой пол содержит много

l5 элементов, сложен при изготовлении, трудоемок при монтаже, а также требует пбвышенного расхода материалов.

Цель изобретения - создание стальной (несгораемой) конструкции двойного пола, обладающей малым весом, простотой изготовления, монтажа и демонтажа и способной нести нагрузки от ЭВМ.

Это достигается тем что в известном двойном полу, содержащем стойки и опертые на них плиты, последние выполнены полыми и соединены со стойками болтами, размещенными внутри плит.

На фиг.1 изображен двойной пол, разрез; на фиг.2 — схема соединения плит со стойками.

Несущая стальная конструкция двойного пола состоит иэ стальной стойки

1 и полой стальной плиты.2. Плиты со стойками соединяются закрытыми болтами 3.

Стальная стойка выполнена в виде трубы 4 и приваренных косынок 5, к одной косынке приварены болты 3, которыми крепятся плиты.

Плита 2 состоиФ иэ маломерных уголков 6 и стальных листов 7 толщиной

2 мм. Стальные листы и уголки между собой сварены прерывистыми швами 8.

Технология изготовления. В первую очередь к стальному листу обухом кверху приваривают (злектродуговой сваркой) уголки. На приваренные уголки укладывают второй лист с его проваром (также прерывистым швом), приваривают к уголкам. Эту сторону плиты при монтаже обращают вниз. Вместо электродуговой сварки может быть использована контактная электросварка, а поперечные уголки могут быть заменены полосовой сталью. По углам плиты сверлят отверстия.

Плиты к стойкам крепят болтами 3, которые помещают Ю полой части плиты

М закрывают колпаками 9.
