Устройство обнаружения утечек в трубопроводах для жидкости

Устройство обнаружения утечек в трубопроводах для жидкости

Иллюстрации

Показать все

Реферат

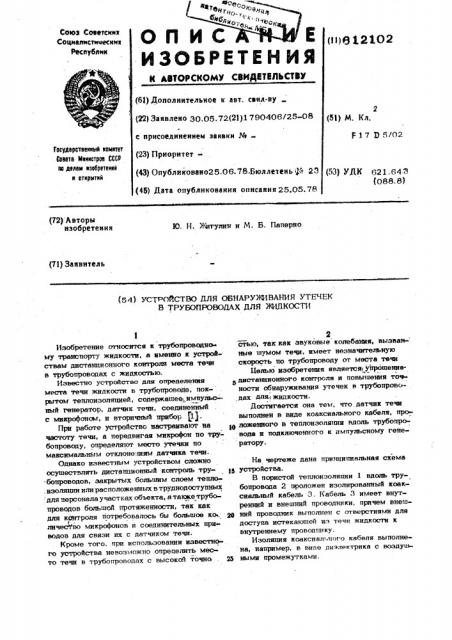

ОП И

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВПЬСТВУ

Союз Советских

Соцналнстннескнх респубики (11)e)(2102 (6!) Дополнительное к авт. свил-ву (22) Заявлено 30.05. 72(21) 1 790406/25-08 с присоединением заявки №вЂ” (23) Приоритет(43) Опубликоваио25,06.78.Бюллетень i)À 2,3 (45) Дата опубликования описания25.05.78 (51) М. Кл.

F 17 )) 5/02

Гооударотеенеый хомхтет

Совета Мелестрое СССР ео делам азобретеией и открытей ("З) УЙК 621. 64, 3 (088. 8) (72) Авторы изобретения

Ю. Н. Жигулин и М. Б. Паперно (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБНАРУ)КИВАНИЯ УТЕЧЕК

В ТРУБОПРОВОЙАХ ДЛЯ И4ПКОСТИ

На чертеже дана принципиальная схема та устройства.

В пористой теплоизоляции 1 вдоль трубопровода 2 проложен изолированный коаксиальный кабель 3. Кабель 3 имеет внутренний и внешний проводники, прячем внешне ний проводник выполнен с отверстиями для доступа истекаюшей из течи жидкости к внутреннему проводтшку.

Изоляция коаксиал.-ното кабеля выполне« на, например, в виле диэлектрика с воздуш25 ными промежутками.

Изобретение относится к трубопроводно му транспорту жидкости, а именно к устрой= ствам дистанционного контроля места те вт в трубопроводах с жидкостью.

Известно устройство для определения места течи жидкости в трубопроводе, покрытом теплоизоляцией, содержашее;, импульсный генератор, датчик течи, соединенный с микрофонам, и вторичный прибор (1).

При работе устройство настраивают на частоту течи, а передвигая микрофон по трубопроводу, определяют место утечки по максимальнйм отклонениям датчика течи..

Однако известным устройством сложно осушествлять дистанционный контроль трубопроводов, закрытых большим слоем тепло, изоляции или расположенных в труднодоступных для персонала участках объекта, El также трубопроводов большой протяженности, так как для контроля потребовалось бы большое ко личес т во микрофонов и соединительных приводов для связи их с датчиком течи.

Кроме того, при использовании известного устройства невозможно определить место течи в трубопроводах с высокой точно

2 стью, так как звуковые колебания, вызван- ные шумом тепе, имеет незначительную скорость по трубопроводу от места течи

Целью изобретения является упрошениеВ дистанционного контроля и повышения точ" ности обнаруживания утечек и трубопровс дах дляI жидкости. 1остигается она тем, что датчик течи выполнен в виде коаксяального кабеля, ро» ев ложеииого в теплоизоляции вдоль трубопровода и подключенного к импульсному гене ратору.

r !2! r)2!!ачало ковксивльного кабеля совпадает с началол контролирующего участка трубопровода и подключено через согласующее сопротивление 4 к компарвтору 5 напряжений, который через формирователь 6, служащий для преобразования выходного сигнала с компвратора напряжений в импульс запуска импульсного генератора, подключен к импульсному генератору 7. Вторичный прибор 8 соединен с имйульсным генерато- !о ром и предназначен для преобразования частоты следования импульсов генератора в величину, характеризующую:,в цифровой форме расстояние от начала трубопровода до

4еста течи. 15

На конце контролируемого участка коаксиальный кабель нагружен сопротивлением 9.

Устройство работает следующим образом.

Г!ля определения места течи в трубопро воде с жидкостью подключают коаксивльный 20 кабель 3 к импульсному генератору 7, который посылает положительные импульсы через согласующие сопротивления 4 по коаксиальному кабелю 3.

При отсутствии течи жидкости в трубопроводе 2 импульс, .посланный от- имйульсного генератора 7, отразившись от конца коаксивльного кабеля 3 в виде импульса отрицательной полярности, выделяется компаратором 5, . с которого через формироваетль 6 запускают импульсный генератор 7 для посылки .следующего импульса. Так как параметры коаксиального кабеля 3 при отсутствии течи остаются неизменными, то частота срабатывания импульсного генератора 7 будет

»:» постоянна, а временной интервал между импульсами будет пропорционален времени, необходимому для прохождения импульса от начала коаксивльного кабеля 3 до его конца и обратао.

46

Вторичньй: прибор 8 в этом случае выдает сигнал характеризующий отсутствие!!ри образовании течи жидкость из трубопровода 2 через пористую теплоизоляцию

1 проникает через отверстие внешнего проводника кабеля 3 во внутренний проводник и заполняет его. При этол резко изменяется диэлектрическая постоянная коаксиального кабеля 3, что меняет сопротивление кабеля 3, Импульс, посланный от импульсного генератора 7, отражается от любой точки на коаксиальном кабеле 3. Соответственно меняется момент появления отраженного импульса на компвраторе .) напряжений» Ко торый через формирователь 6 управляет запуском импульсного генератора 7. Так генерируются импульсы, частота следования которых пропорциональна времени, необходимому для прохождения импульса от начала коаксиального кабеля 3 до места изменения сопротивления и обратно. Импульсы от импульсного генератора 7 поступают во вторичный прибор 8, который преобразуют временный интервал между ними в величину, характеризующую расстояние от начала трубопрово» па до места наличия. течи.

Формула изобретения

Устройство для обнаружения ут чек в трубопроводах для жидкости, покрытых теплоизоляцией, содержащее импульсный генератор, датчик течи, соединенный с приемным устройством, и вторичный прибор, о т л ич а ю щ е е с я тем, что, с целью упрощения дистанционного контроля и повышения точности, датчик течи выполнен в виде коаксиального кабеля, проложенного в теплоизоляции вдоль трубопровода и подключенного к импульсному генератору.

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство СССР

Ж 62668, кл 501 М 3/24, 1943.

02 о102
