Реферат



.1

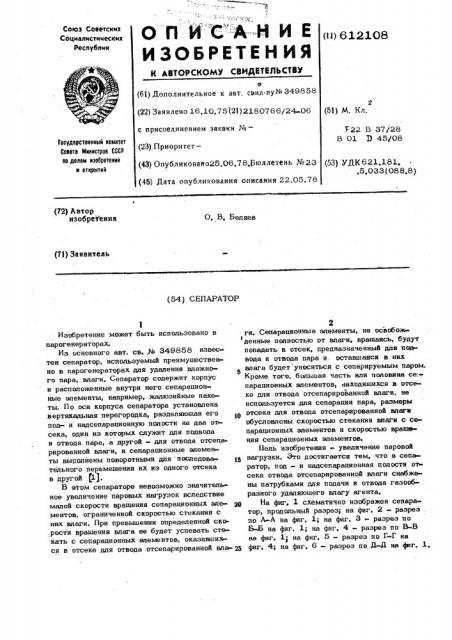

О Il И "С":-А — -Н И Е

ИЗОБРЕТЕН ИЯ

Союз Советскнх

Соцналнстнмескнх

Ресяублнк (11) 612108

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-вуМ 349858 (51) М. Кл. (221 Заявлено 16.10.75(21) 2180766/24 06 с присоединением заявки №вЂ” (23),Приоритет— (43) Опубликоваио25.06,78.бюллетень № 23

F22 В 37/28

В 01 3 45/08

Государственный комитет

Совета тйнннстров СССР по делам нэооретений н отнрытнй (53) УДК 621,181,,5,033 (088,8) (45) Дата опубли«ования описания 22.05.78 (72) Автор изобретения

О, В, Беляев (71) Заявитель (54) СЕПАРАТОР

Изобретение может быть использовано в парогенераторах.

Из основного авт. св,,М 349858 извес тен сепаратор, используемый преимуществен но в парогенераторах для удаления влажно го пара, влаги. Сепаратор содержит корпус и расположенные внутри него сепарационные элементы, например, жалюзийные пакеты. По оси корпуса сепаратора установлена вертикальная перегородка, раэделяюшая его под- и надсепарационную полости на два отсека, один иэ которых служит для подвода и отвода пара, а другой - для отвода отсепа рированной влаги, и сепарационные элементы вьцтолнены поворотными для последова- 15 тельного перемешения их из одного отсека в другой (11.

В этом сепараторе невозможно значительное увеличение паровых нагрузок вследствие малой скорости вращения сепарационных эле- оо ментов, ограниченной скоростью стекания с них влаги. При превышении определенной ско.рости врашения влага не будет успевать стекать с сепарационных элементов, оказавших ся в отсеке для отвода отсепарированной вла- 2ч ги. Сепарационные элементы, не освобож денные полностью от влаги, врашаясь, будут попадать в отсек, предназначенный для подвода и отвода пара и, оставшаяся в них влага будет уноситься с сепарируемым паром, Кроме того, большая часть или половина се;парапионных элементов, находяшихся в отсеке для отвода отсепарированной влаги, не используется для сепарации пара, размеры отсека для отвода отсепарированной влаги обусловлены скоростью стекания влаги с ñeпарационных элементов и скоростью врашения сепарационных элементов.

Бель изобретения - увеличение перовой нагрузки, &го достигается тем, что в сепаратор, под - и надсепарационная полости отсека отвода отсепарированной влаги снабжены патрубками для подачи и отвода газооб- разного удаляюшего влагу агента, На фиг, 1 схематично изображен сепаратор, продольный разрез; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - разрез по

Б Б на фиг. 1; на фиг. 4 — разрез по B-В на фиг. 1 на фнг. 5 — разрез по Г-Г на фиг. 4; на фиг. 6 — разрез по Й-Й на фиг. 1, 612108

Сепаратор содержит корпус 1, размещенные в нем сепарационные элементы содержащие каркас 2, в котором закреплены жалюзийные пакеты 3. Сепарационные элементы закреплены на валу 4, на котором укреплена и турбина 5 с лопатками 6, предназначенная, дпя придания вращения сепарационным элементам. Вап 4 установлен в упорном подшипнике 7 и в опорном подшип- нике 8. Корпус 1 снабжен иатрубком 9 дпя отвода пара, патрубком 10 дпя подачи газообразного агента, предназначенного дпя уноса отсепарированной влаги, и патрубком

11 дпя отвода газообразного агента. В местах стыковки турбины 5 и сепарационных элементов с патрубками 10 и 11 предусмот, рены шелевые уплотнения 12 и 13. Пространство над и под турбиной 5 в отсеке подвода и отвода пара соединены каналом 14.

Жалюэийные пакеты 3 образованы жалюзи .

15, Сепаратор работает следующим образом.

Часть отсепарированного пара направляют по патрубку 10 на попатки 6 турбины 5, приводят турбину 5 во вращение, которое передается на вап 4 и укрепленные на валу

4 сепарационные эпементы. Влажный пар, генерируемый парогенератором, подают в отсек подвода и отвода пара, проходя криво; пикейные каналы, образованные жалюзи 15 пар освобождается от впаги. Часть отсепарированного пара проходит через попатки

6 турбины 5Ф создавая тормозной момент, ограничивающий скорость вращения турбины 5. Йругую часть отсепарированного лара, минуя турбину 5 направляют по каналу

14, Затем пар отводят по патрубку 9. Угол наклона лопаток. 6 турбины 5 подбирают таким образом, чтобы на номинальном режиме обеспечить оптимальную скорость вра,щения сепарационных апементов. Регулиров ние скорости вращения осуществляют изменением расхода пара, вращающего турбину

5. При сепарации скорости пара выбирают выше критических дпя увеличения удельной нагрузки.. При этом вся влага скапливает ся на стенках жалюзи 15, причем со временем влага запопняет почти все сечение каналов, образованных жалюзи 15. Скорость вращения сепарационных элементов выбирают такой, чтобы по мере наполнения каналов влагой они выходили из отсека подвода и отвода пара и переходили в отсек отвода отсепарированной влаги. В этом отсеке их продувают газообразным агентом, например, паром, поступающим по патрубку 10, после прохождения пара через лопатки 6 турбины 5. ,Пар с. отсепарированной влагой выводят из сепаратора по патрубку 11.

Использование конструкции сепаратора, 1а согласно изобретению позволит увеличить паровую нагрузку, так как отсепарировавную впагу удапяют значительно быстрее, чем в известных сепараторах, в которых влага стекает иэ сепарационных элементов

25 йод сипой тяжести, В результате больше сепарационных элементов могут участвовать в процессе сепарации.

Ф ормула изобретения

Сепаратор по авт, св, l4 349858, о тл и ч а ю шийся тем, что, с целью увеличения паровой нагрузки, под- и надсеперацяонная полости отсека отвода отсепариро ванной впаги снабжены патрубками дпя подачи и отвода газообразного удапяющего влагу агента.

Источники информации, принятые во внимание при экспертизе:

1, Авторское свидетельство СССР да

Ph 349858, rrrr, F22 В 37/28, 1970.
