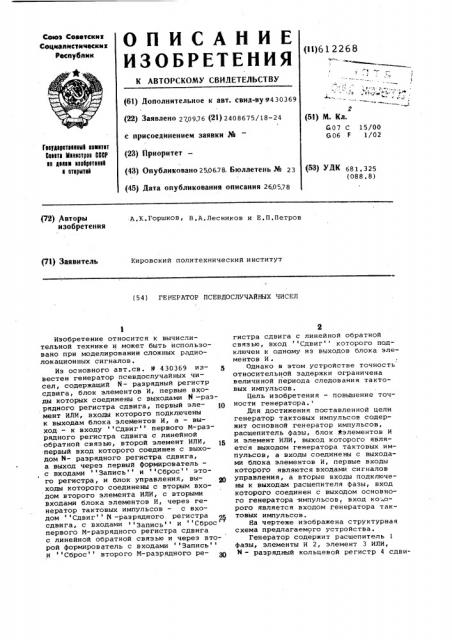

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Соввтсии»

Социалистически»

Республик (11)6122б8 (61) Дополнительное к авт. свид-ву в430369 (22) Заявлено 270976 (21) 2408675/18-24 с присоедннением заявки ph (23) Приоритет (43) Опубликовано 250678. Бюллетень % 23 (51) М. Кл.

G07 С 15/00

606 F 1/02 т ээ1ДЯЯэтээЯэый ээвЯтэт чЭЭЭТЭ MIIINOTPOI 06СР

ЯЭ аЭЭЭВ ЭЗЭЭЯЭТЭЯЯЭ я отярытэй (53) УДК 681.325 (088. 8) (45) Дата опубликования описания 260578 (72) Авторы изобретения.А.К.Горшков В ° A.Ëåñíèêoâ и Е.П.Петров (71) Заявитель

Кировский политехнический институт (5 4 ) ГЕИЕРАТОР ПСЕВДОСЛУЧАИНЫХ ЧИСЕЛ

Изобретение относится к вычислительной технике и может быть использовано при моделировании сложных радиолокационных сигналов.

Из основного авт.св. 9 430369 известен генератор псевдослучайных чисел, содержащий Й- разрядный регистр сдвига, блок элементов И, первые входы которых соединены с выходами ТЯ -разрядного регистра сдвига, первый эле- 10 мент ИЛИ, входы которого подключены к выходам блока элеМентов И, а — выход — к входу Сдвиг первого М-разрядного регистра сдвига с линейной обратной связью, второй элемент ИЛИ, первый вход которого соединен с выходом Й- разрядного регистра сдвига, а выход через первый формирователь— с входами Запись и Сброс этого регистра, и блок управления, выходы которого соединены с вторым входом второго элемента ИЛИ, с вторыми входами блока элементов И, через генератор тактовых импульсов — с входом Сдвиг N -разрядного. регистра сдвига, с входами Запись и Сброс первого М-разрядного регистра сдвига с линейной обратной связью и через второй формирователь с входами Запись и Сброс второго М-разрядного регистра сдвига с линейной обратной связью, вход Сдвиг которого подключен к одному из выходов блока элементов И.

Однако в этом устройстве точность относительной задержки ограничена величиной периода следования тактовых импульсов.

Цель изобретения — повышение точности генератора.

Для достижения поставленной цели генератор тактовых импульсов содержит основной генератор импульсов, расщепитель фазы, блок Фэлементов И и элемент ИЛИ, выход которого является выходом генератора тактовых импульсов, а входы соединены с выходами блока элементов И, первые входы которого являются входами сигналов управления, а вторые входы подключены к выходам расщепителя фазы, вход которого соединен с выходом основного генератора -импульсов, вход ко.,орого является входом генератора тактовых импульсов.

Яа чертеже изображена структурная схема предлагаемого устройства.

Генератор содержит расщепитель 1 фазы, элементы И 2, элемент 3 ИЛИ, разрядный кольцевой регистр 4 сдви612268

ra блок 5 элементов И, элементы ИЛИ

6 и 6, М разрядные регистры 7 и 8 сдвига с линейной обратной связью, формирователи 9 и 9> импульсов, основной генератор 10 импульсов, блок

11 управления.

Выходы расщепителя 1 фазы соединены соответственно с первыми входами блока элементов И 2, выходы которых .через элемент ИЛИ 3 соединены с входом Сдвиг N -разрядногу кольцевого регистра 4 сдвига. Разрядные выходы

l4-разрядного регистра. 4 соединены соот-ветственно с первыми входами блока 5 элементов И, выходы которых через элемент ИЛИ 61 соединены с входом Сдвиг М-разрядного регистра 7 сдвигов с линейной обратной связью.

Один их выходов блока 5 элементов И подключен на вход Сдвиг М-разрядного регистра 8 сдвига с линейной обратной связью. Выход N-разрядного регистра 4 через элемент ИЛИ 6д и формирователь 9 соединен со своими входами Запись и Сброс, Выход блока li управления соединен с вторым входом элемента ИЛИ 6 с вторыми входами блока 5 элементов И, через генератор 10-с входом расщепителя 1 фазы, с вторыми входами элементов И 2, с входами Запись и Сброс регистра 7 и через формиро ватель 9 — с входами Запись и Сброс регистра 8.

Генератор работает следующим образом.

Заданный закон изменения задержки во времени представляется в виде двоичных М-разрядных кодов для грубого изменения задержки, позиционных Н-разрядных кодов для точного изменения задержки и позиционных К-разрядных кодов для более точного изменения задержки и заносится в запоминающее устройство блока 11 управления. В соответствии с заданным законом изменения задержки блок управления вырабатывает импульсы запуска, поступающие на входы формирователей 9 и 9 которые осуществляют сброс всех ячеек регистров 4 и 8, кроме того первой, куда записывается единица и.сброс ячеек регистра 7 с последующей записью в него М-разрядного кода, соответствующе го грубому значению заданной задержки.

Одновременно блок 11 управления осуществляет подачу И -разрядного позиционного кода на один из входов блока 5 элементов И, чем достигается установка точного значения заданной отноК2 формула изобретения

Г нератор псевдослучайных чисел по авт.св. Р 430369, о т л и ч а ю щ и е р й45 с я тем, что, с целью повышения точности, генератор тактовых импульсов содержит основной генератор импульсов, расщепитель фазы, блок элементов И и элемент ИЛИ, выход которого является

50 выходом генератора тактовых импульсов, а входы соединены с выходами блока элементов И, первые входы которого являются входами сигналов управления, а вторые входы подключены к выходам расщепителя фазы, вход которого соединен с выходом основного генератора импульсов, вход которого является.входом генератора тактовых импульсов. сительной задержки до величины периода следования тактовых импульсов, и подачу К-разрядного позиционного кода на один из входов элементов И 2, чем

5 достигается установка более точного значения заданной относительной задержки. Затем включается генератор 10, импульсы, которого поступают через расщепитель 1 фазы, блок элементов И 2 и

1О элемент ИЛИ 3 на продвижении им ульса записанного в ячейку регистра 4, от первой ячейки к М-й с последующим его вводом через элемент ИЛИ 6> и формирователь 9 снова в первую ячейку. Импульсы с относительной задержкой, опредеl5 ляемой!4-разрядным кодом, поданным на входы блока 5 элементов И, через элемент ИЛИ 6 и непосредственно с одного

1 из выходов блока 5 элементов И поступают на вход Сдвиг регистров 7

20 и8.

Импульсы, поступающие от генератора

10 на вход расщепителя 1 фазы, появляются на всех его К выходах, смещенными относительно друг друга в йределах

25 периода следования тактовых импульсов.

Тактовые импульсы с относительной задержкой, определяемой К-разрядным кодом, поданным на входы элементов

И 2, через элемент ИЛИ 3 поступают на ° вход Сдвиг регистра 4.

Этим обеспечивается увеличение точности относительной задержки до величины ГТ/К, где Т вЂ” период следования тактовых импульсов, К вЂ” число интервалов разбиения периода следования тактовых импульсов, и достигается расши-. рение функциональных возможностей генератора псевдослучайных сигналов. б12268
