Реферат



Союз Советских

Социалистических

Республик

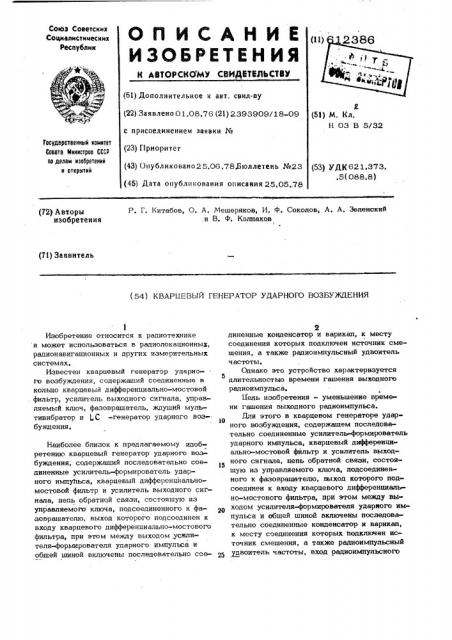

ОПИСАНИЕ <„

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свил-ву (22) Заявлено 01.08,76 (21) 2393909/18-09 с присоединением заявки Хе (23) Приоритет (43) Опубликовано25.06.783юллетень М 23 (45) Дата опубликования описания 25.05.,78 (51) М. Кл.

Н 03 В 5/32

Государственна и комитет

Юаавта Министров СССР но делам изобретений н открытий (53) УДК 621.373. .5(088.8) P. Г, Китабов, O. A. Мещеряков, И, Ф. Соколов, А. А. Зеленский и В. Ф. Колпаков (72} Авторы изобретения (71) Заявитель (54) KBAPLIEBbIA ГЕНЕРАТОР УДАРНОГО ВОЗБУ?КДЕНИЯ

Изобретение относится к радиотехнике и может использоваться в радиолокационнык, радионавигационных и других измерительных системах.

Известен кварцевый генератор ударно-го возбуждения, содержащий соединенные в кольцо кварцевый дифференциально-мостовой фильтр, усилич ель выходного сигнала, управляемый ключ, фазоврашатель, ждущий мультивибратор и L,С -генератор ударного возбуждения, Наиболее близок к предлагаемому изобретению кварцевый генератор ударного возбуждения, содержащий последовательно соединенные усилитель-формирователь ударного импуттьса, кварцевый дифференциальномостовой фильтр и усилитель выходного сигнала, цепь обратной связи, состоящую из управляемого ключа, подсоединенного к фазоврашателю, выход которого подсоединен к входу кварцевого дифференциально-мостового фильтра, при этом между выходом усилителя-формирователя ударного импульса и общей шиной включены последовательно сое2 диненные конденсатор и варикап, к месту соединения которых подключен источник смещения, а также радиоимпульсный удвоитель частоты, Однако это устройство характеризуется б длительностью времени гашения выходного радиоимпульса.

Мель изобретения — уменьшение времени гашения выходного рвдиоимпульса.

Для этого в кварцевом генераторе удар» ного возбуждения, содержащем последовательно соединенные усилитель формирователь ударного импульса, кварцевый дифференциально-мостовой фильтр и усилитель выходного сигнала, цепь обратной связи, состоящую из управляемого ключа, подсоединенного к фазовращателю, выход которого подсоединен к входу кварцевого дифференциально-мостового фильтра, при этом между выО ходом усилителя-формирователя ударного импульса и общей шиной включены последовательно соединенные конденсатор и варикап, к месту соединения которых подклкиен источник смешения, а также радиоимпульсный удвоитель частоты, вход радиоимпульсного пает на параметрическую цепочку, состоящую иэ -конденсатора 6 и варикапа 7. За счет параметрического эффекта при наличий сигнала с удвоенной частотой иа конденсаторе 6 и варикапе 7 и сдвинутого на I0 по отношению к частоте кварцевого резона . тора 11 имеется максимум внесения затуханий в колебание кварцевого резонатора

11. Длительность выходного радиоимпульсй на выходе усилителя 3 выходного сигнала определяется длительностью блокирующего импульса, который с клеммы 17 подается на управляющий вход управляемого ключа 4.

При блокирующем импульсе канал обратной связи закрыт и не происходит гашения колебаний кварцевого резонатора 11. С окончанием бланкируюшего импульса канал обратной связи открывается и параметрическая цепочка гасит колебания кварцевого.. резонатора 11. На клемму 15 подается напряжение смещения для выбора рабочей точки варикапа 7.

Предлагаемый кварцевый генератор ударного возбуждения позволяет получить меньшее время гашения выходного радиоимцуль са, Кварцевый генератор ударного возбуждения, содержащий последовательно соединенные усилитель-формирователь ударного импульса, кварцевый дифференциально-мостовой фильтр .и усилитель выходного сигнала, цепь обратной связи, .еостояшую из управляемого ключа, подсоединенного к фазоврашателю, выход которого подсоединен к входу кварцево го диффренциально-мостового фильтра, при атом между выходом усилителя-формирователя ударного импульса и общей шиной включены последовательно соединенные конденсатор и варикап, к месту соединения которых подключен источник . смещения, а также радиоимпульсный удвои. тель частоты, отличающийся тем, что, с целью уменьшения времени гашения выходного радиоимпульса, вход радиоимпульсного удвоители частоты подключен к выходу усилителя выходного сигнала, а выход через избирательный усилитель подсоединен к сигнальному входу управляемого ключа

612388 удвоители частоты подключен к выходу уси лителя выходного сигнала, а выход через избирательный усилитель подсоединен к сиг-. нальному входу" управляемого ключа.

На чертеже дана структурная алектриче-.. у окая схема предлагаемого устройства.

Кварцевый генератор ударного возбужде ния содержит последовательно соединенные усилитель-формирователь 1 ударного импульса; кварцевый дифференциально-мостовой >0 фильтр 2 и усилитель 3 выходного сигнала цепь обратной связи, состоящую иэ управ- ляемого ключа 4, подсоединенного к фаэовращателю 5,. выход которого подсоединен к входу кварцевого дифференциально-мосто- 15 вого фильтра 2, при этом между выходом усилителя-формирователя 1 ударного импульса и общей шиной включены последовательно соединенные конденсатор 6 и варикап 7, к месту соединения которых подключен источник 8 смещения, а также радиоимпульсный удвоитель 9 частоты, вход радиоимпульсного удвоителя. 9 частоты подключен к выходу усилителя 3 выходного сигнала, а вы» ход через избирательный усилитель 10 под соединен к сигнальному входу управляемого ключа 4, кварцевый дифференциально-мо ,стовой фильтр 2 содержит кварцевый резонатор 11, дифференциальный трансформатор Формула изобретения

12, нейтрализующий конденсатор 13, клеммы 14-17.

Устройство работает следующим образом.

Ударный импульс, поступающий на клемму 14, после усиления и формирования в усилителе-формирователе 1 ударного импульса поступает на кварцевый резонатор

11 и возбуждает его. Статическая, емкость кварцевого резонатора 1 1 нейтрализуется нейтрализующим конденсатором 13. Напряжение с кварцевого резонатора 11 через усилитель 3 выходного сигнала поступает на клемму 16 и на вход радиоимпульсного удвоителя 9 частоты, на выходе которого формируется сигнал, равный удвоенной частоте кварцевого резонатора 11. Сигнал, 45 усиленный и отфильтрованный от побочных колебаний кварцевого резонатора 11, в из» бирательном усилителе 10, через управляемый ключ 4, поступает на вход фазовраЮ щателя 5. Фаза сигнала на выходе фазовра щателя 5 сдвинута на It, по отношению к фазе сигнала на кварцевом резонаторе 11.

Выходной сигнал с фазовращателя 5 посту

312386
