Устройство фазовой синхронизации
Иллюстрации
Реферат

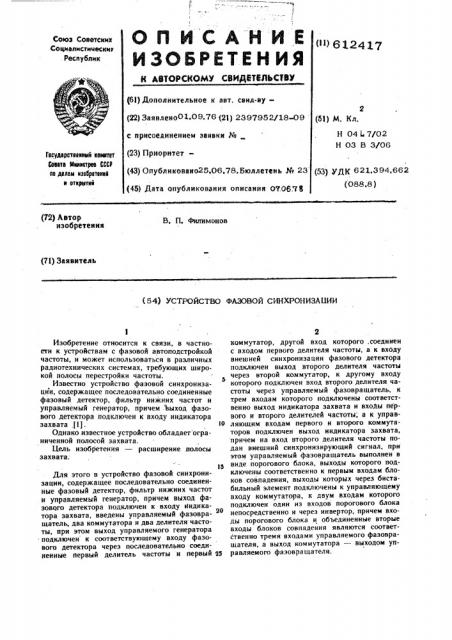

Союз Советских
Социалистических
Республик (») 612417 (61) Дополнительное к авт. спид-ву(22) ЗаявлеиоОХ.О9.76 (21) 2397952/18-09 (51) М. Кл.
Н 04 L 7/02
Н 03 В 3/OG с присоединением заявки № (23) Приоритет(43) Опубликовано25.06.78. Бюллетень Ph 23 (45) Дата опубликования описания ОТ06, 75
Гесудееетееееай ееметет
6ееете Маивтрее СССР ее делам еэаеретенее е еткенгий
РЗ) УДК 621,394,662 (088,8) (72) Автор изобретении
B. П. Филимонов (71) Заявитель (54) УСТРОЙСТВО ФАЗОВОЙ СИНХРОНИЗАЦИИ
Изобретение относится к связи, в частности к устройствам с фазовой автоподстройкой частоты, и может использоваться в различных радиотехнических системах, требующих широкой полосы перестройки частоты.
Известно устройство фазовой синхронизации, содержащее последовательно соединенные фазовый детектор, фильтр нижних частот и управляемый генератор, причем Ъыход фазового детектора подключен к входу индикатора захвата (1}.
Однако известное устройство обладает ограниченной полосой захвата.
Цель изобретения — расширение полосы захвата;
Для этого в устройство фазовой синхронизации, содержащее последовательно соединенные фазовый детектор, фильтр нижних частот и управляемый генератор, причем выход фазового детектора подключен к входу индикатора захвата, введены управляемый фаэовращатель, два коммутатора и два делителя частоты, при этом выход управляемого генератора подключен к соответствующему входу фазового детектора через последовательно соединенные первый делитель частоты и первый
2 коммутатор, другой вход которого .соединен с входом первого делителя частоты, а к входу внешней синхронизации фазового детектора подключен выход второго делителя частоты
5. через второй коммутатор, к другому входу которого подключен вход второго делителя частоты через управляемый фазовращатель, к трем входам которого подключены соответственно выход индикатора захвата и входы первого и второго делителей частоты; а к управ10 ляющим входам первого и второго коммутаторов подключен выход индикатора захвата, причем на вход второго делителя частоты подан внешний синхронизирующий сигнал, при этом управляемый фазовращатель выполнен в виде порогового блока, выходы которого подключены соответственно к первым входам блоков совпадения, выходы которых через бистабильный элемент подключены к управляющему входу коммутатора, к двум входам которого подключен один из входов порогового блока непосредственно и через инвертор, причем sxoды порогового блока и объединенные вторые входы блоков совпадения являются соответственно тремя входами управляемого фазовращателя, а выход коммутатора — выходом уп25 равляемого фазовра щателя.
612417
На чертеже дана структурная электрическая схема предлагаемого устройства.
Устройство фазовой синхронизации содержит последовательно соединенные фазовый детектор 1, фильтр 2 нижних частот (ФНЧ) и управляемый генератор 3, причем выход фазового детектора 1 подключен к входу индикатора 4 захвата, управляемый фаэовращатель
5, два коммутатора 6 и 7 и два делителя 8 и
9 частоты, при этом выход управляемого генератора 3 подключен к соответствующему входу. фазового детектора 1 через последовательно соединенные первый делитель 8 н первый коммутатор 6, другой вход которого соединен с входом первого делителя 8, а к входу внешней синхронизации фазового детектора l подключен выход второго делителя 9 через второй коммутатор 7, к другому входу которого подключен вход второго делителя 9 через управляемый фазовращатель 5, к трем входам которого подключены соответственно выход индикатора 4 и входы первого и второго делителей
8 и 9, а к управляющим входам первого и второго коммутаторов 6 и 7 подключен выход индикатора 4, причем на вход второго делителя
9, подан внешний синхронизирующнй сигнал.
Управляемый фазовращатель выполнен в виде порогового блока 10, выходы которого подключены соответственно к первым входам блоков 11 и 12 совпадения, выходы которых через бистабильный элемент. 13 подключены к управляющему входу коммутатора 14, к двум входам которого подключен один из входов порогового блока 10 непосредственно и через инвертор
15, причем входы порогового блока 10 и объединенные вторые входы блоков 11 и 12 совпадения являются соответственно тремя входами, управляемого фазовращателя 5, а выход коммутатора 14 — выходом управляемого фазовращателя 5.
Устройство работает следующим образом.
В режиме захвата напряжение на выходе фазового детектора l содержит переменную составляющую, амплитуда которой на выходе
ФНЧ 2 тем меньше, чем больше разность частот опорного сигнала и выходного сигнала управляемого генератора 3. Поэтому, нри разности частот опорного и вырабатываемого сигналов больше некоторого значения, напряжение на выходе ФНЧ 2 оказывается недостаточным для перехода устройства из режима захвата в режим синхронизма. В этом случае переменная составляющая на выходе фазового детектора 1 детектируется индикатором 4, выходной сигнал которого подключает с помощью коммутаторов 6 и 7 входы фазового детектора к выходам делителей 8 и 9 частоты на К, Вследствие этого разностная частота входных сигналов фазового детектора 1 уменьшается в
К раз, напряжение на выходе ФНЧ. 2 увеличивается, что и обеспечивает вхождение устройства в синхроиизм. При наступлении .синхроннзма напряжение на выходе фазового детектора практически постоянно и через индикатор 4 не проходит. На выходе последнего устанавливается первоначальное напряжение н коммутаторы 6 и ? вновь переключают входы фазового детектора 1 к выходу управляемого генератора 3.
В режиме захвата на вход управляемого фазовращателя 5 поступает разрешающий сигнал с выхода индикатора 4 и, если разность фаэ опорного и вырабатываемого сигналов больше я, то сигналы, поступающие на бистабильный элемент 13, устанавливают его в сос19 таяние, при котором его выходной сигнал переключает вход коммутатора 7 на выход управляемого фаэовращателя 5. При установлении на выходе индикатора 4 первоначального на. пряжения (в режиме синхронизации) состояwe бистабильного элемента 13 не изменяется, и на входы фазового детектора 1 поступают сигналы, разность фаэ которых не превышает я и, следовательно, обеспечивается более устойчивая работа устройства.
Предлагаемое устройство фазовой синхронизации в системах фазовой автоподсройки частоты позволяет значительно расширить полосу захвата, не снижая при этом требования к фильтрации высокочастотных составляющих входного сигнала управляемого генератора.
Формула изобретения
1, Устройство фаэовой синхронизации, соЗО держащее последовательно соединенные фазовый детектор, фильтр нижних частот и управляемый генератор, причем выход фазового детектора подключен к входу индикатора захвата, отличающееся тем, что, с целью расшире ния полосы захвата, введены управляемый фазовращатель, два коммутатора и два делителя частоть, при этом выход управляемого генератора подключен к соответствующему входу фазового детектора через последовательно соединенные первый делитель частоты и первый
40 коммутатор, другой вход которого соединен с входом первого делителя частоты, а к входу внешней синхронизации фазового детектора подключен выход второго делителя частоты через второй комму гор, к другому входу которого подключен вход второго делителя частоты через управляемый фаэовращатель, к трем входам которого подключены соответственно выход индикатора захвата и входы первого и второго делителей частоты, а к управляющим входам первого и второго коммутаторов подклю,50 чен выход индикатора захвата, причем на вход. второго делителя частоты подан внешний сиихронизирующий сигнал.
2..Устройство по п. 1, отличающе ся тем,, что управляемый фазовращатель выполнен в виде порогового блока, выходы которого подключены соответственно к первым входам блоков совпадения, выходы которых через бистабильный элемент подключены к управляющему входу коммутатора, к двум входам которого подключен один иэ входов порогового бло . м ка непосредственно и через инвертор, причем
Состаантель Г. Тевлоеа
Редрнтор Л. Гребеаиннона Техред О. Лугован Корректор Н. Туннна
Зм З4УМй тмраа NS Подлнсное
0НИИПИ Государственного номнтета Сонета Мнннстров СССР по делам нзобретений н отнрвггнй
I l 3035, Москва, Ж.35, Рауыскан наб. д. 4(5
Фнлаал ППП «Патент», г. Ужтород, ул. Проектная. 4 вхОды порогового блока н объединенные вторые вход ы блоков совпадения являются соответственно тремя входами управляемого фазовра щателя. источника ннфорйацнн, принятые во вннма ние нрн экспертизе:
Е Авторское свидетельство СССР М 32!964, кл, Н 04 Е 7/02, 1970.,
