Способ формирования телевизионных испытательных сигналов

Способ формирования телевизионных испытательных сигналов

Иллюстрации

Показать все

Реферат



СПОСОБ ФОРМИРОВАНИЯ ТЕЛЕВИ-ЗНОЙНЫХ ИСПЫТАТЕЛЬНЫХ СИП1АЛОВ, оско-ванньй на вьщелении синхросигналовиз телевизионного сигнала путем амплитудного селектирования, формировании' строб-сигнала путем отсчета номера строки по вьщеленным синхросигналам, отличающийся тем, •что, с целью уменьшения искажений телевизионного сигнала, высокочас- ] тотный телевизионный сигнал дополнительно модулируют в моменты стробсигнала испытательным сигналом»

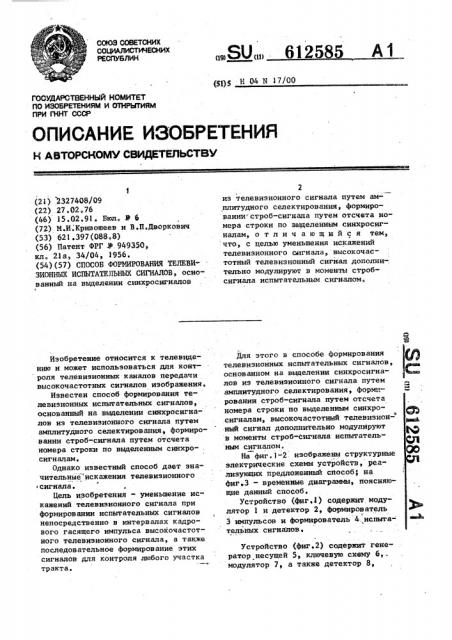

„„SU„„61258

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (У1) H 04 N 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Для этого в способе формирования телевизионных испытательных сигналов, основанном на выделении синхросигналов из телевизионного сигнала путем амплитудного селектирования, формировании строб-сигнала путем отсчета номера строки по выделенным синхросигналам, высокочастотный телевизион- ный сигнал дополнительно модулнруют в моменты строб-сигнала испытательным сигналом.

На фиг.I-2 изображены структурные электрические схемы устройств, реализующих предложенный способ; на фиг3 - временные диаграммы, поясняющие данный способ.

Устройство (фиг.1) содержит модулятор 1 и детектор 2, формирователь

3 импульсов и формирователь 4-.испыта- тельных сигналов, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2l) 2327408/09 (22) 27.02.76 (46) 15.02.91. Бюл. М 6 (72) М.И;Кривошеев и В.П.Дворкович (53) 62!.397(088.8) (56) Патент ФРГ 3.949350, кл. 21а, 34/04, 3956. (54)(57) СПОСОБ ФОРМИРОВАНИЯ ТЕЛЕВИЗИОННЫХ ИСПЫТАТЕЛЬНЫХ СИГНАПОВ, основанный на выделении синхросигналов

Изобретение относится к телевидению и может использоваться для конт роля телевизионных каналов передачи высокочастотных сигналов изображения.

Известен способ формирования телевизионных испытательных сигналов, основанный на выделении сннхросигналов из телевизионного сигнала путем амплитудного селектирования, формировании строб-сигнапа путем отсчета номера строки по выделенным синхро- . сигналам, Однако известный способ дает значительные"искажения телевизионного

° сигнала.

Цель изобретения - уменьшение искажений телевизионного сигнала при формировании испытательных сигналов непосредственно в интервалах кадрового гасящего импульса высокочастотного телевизионного сигнала, а также последовательное формирование этих сигналов для контроля любого участка тракта.

2 из телевизионного сигнала путем амплитудного селектирования, формировании строб-сигнала путем отсчета номера строки по выделенным синхросигналам, отличающийся тем, что, с целью уменьшения искажений телевизионного сигнала, высокочастотный телевизионный сигнал дополни-, тельно модулируют в моменты стробсигнала испытательным сигналом.

Устройство (фиг.2) содержит генератор несущей 5, ключевую схему 6,. модулятор 7, а также детектор 8, 612585 . Редактор М.Ленина Техред Л.Сердюкова Корректор А.Обручар

Заказ 769 Тираж 384 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
