Предохранительное устройство для грузового крюка

Предохранительное устройство для грузового крюка

Иллюстрации

Показать все

Реферат

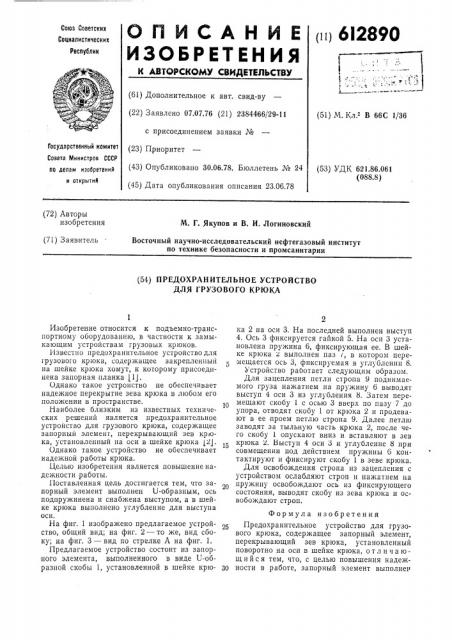

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 6l2890

Савв Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.07.76 (21) 2384466/29-11 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.78. Бюллетень № 24 (45) Дата опубликования описания 23.06.78 (51) М. Кл 2 В 66С 1/36

Государственный комитет

Совета Министров СССР

fl0 делам нзобретеннй н аткрытнй (53) УДК 621.86.061 (088.8) (72) Лвторы изобретения

М. Г. Якупов и В. И. Логиновский

Восточный научно-исследовательский нефтегазовый институт по технике безопасности и промсанитарии (71) Заявитель (54) ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ ГРУЗОВОГО КРЮКА

Изобретение относится к подъемно-транспортному оборудованию, в частности к замыкающим устройствам грузовых крюков.

Известно предохранительное устройство для грузового крюка, содержащее закрепленный на шейке крюка хомут, к которому присоединена запорная планка (1).

Однако такое устроиство не обеспечивает надежное перекрытие зева крюка в любом его положении в пространстве.

Наиболее близким из известных технических решений является предохранительное устройство для грузового крюка, содержащее запорный элемент, перекрывающий зев крюка, установленный на оси в шейке крюка (2J.

Однако такое устройство не обеспечивает надежной работы крюка.

Целью изобретения является повышение надежности работы. (1оставленная цель достигается тем, что запорный элемент выполнен U-образным, ось подпружинена и снабжена выступом, а в шейке крюка выполнено углубление для выступа оси.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — вид по стрелке Л на фиг. 1.

Предлагаемое устройство состоит из запорного элемента, выполненного в виде U-образной скобы 1, установленной в шейке крю2 ка 2 на оси 3. На последней выполнен выступ

4. Ось 3 фиксируется гайкой 5. На оси 3 установлена пружина 6, фиксирующая ее. В шейке крюка z выполнен паз (, в котором перемещается ось 3, фиксируемая в углублении 8.

Устройство раоотает следующим образом.

Для зацепления петли стропа 9 поднимаемого груза нажатием на пружину 6 выводят выступ 4 оси 3 из углубления 8. Затем перемещают скобу 1 с осью 3 вверх по пазу 7 до упора, отводят скобу 1 от крюка 2 н продевают в ее проем петлю стропа 9. Далее петлю заводят за тыльную часть крюка 2, после чего скобу 1 опускают вниз и вставляют в зев крюка 2. Выступ 4 оси 3 и углубление 8 при совмещении под действием пружины 6 контактируют и фиксируют скобу 1 в зеве крюка.

Для освобождения стропа из зацепления с устройством ослабляют строп и нажатием на пружину освобождают ось из фиксирующего состояния, выводят скобу из зева крюка и освобождают строп.

Формула изобретения

Предохранительное устройство для грузового крюка, содержащее запорный элемент, перекрывающий зев крюка, у.становленный поворотно на оси в шейке крюка, о т л и ч а юшийся тем, что, с целью повышения надеж30 ности в работе, запорный элемент выполнен

612890

U-образным, ось подпружинена и снабжена выступом, а в шейке крюка выполнено углубление для выступа оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 270229, кл. В 66С 1/36, 1967.

2. Авторское свидетельство СССР № 535203, кл. В ббС 1/36, 1960.

612890

4Риг.z
