1111 6I29I4

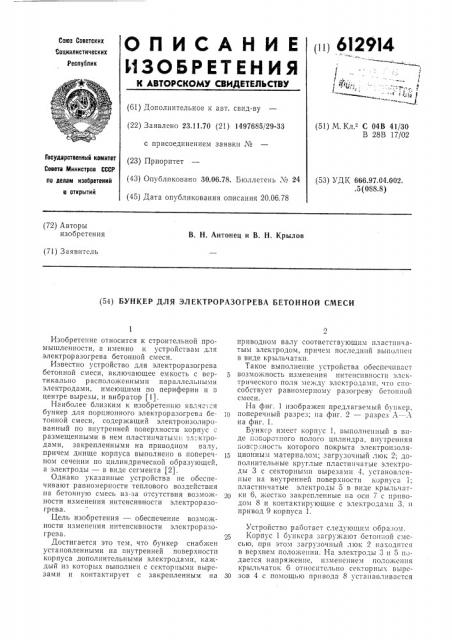

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.11.70 (21) 1497685/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.78. Бюллетень № 24 (45) Дата опубликования описания 20.06.78 (51) М Кл. С 04В 41/30

В 28В 17/02

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 666.97,04.002. .5 (088.8) (72) Авторы изобретения

В. Н. Антонец и В. Н. Крылов (71) Заявитель (54) БУНКЕР ДЛЯ ЭЛЕКТРОРАЗОГРЕВА БЕТОННОЙ СМЕСИ

Изобретение относится к строительной промышленности, а именно к устройствам для электроразогрева бетонной смеси.

Известно устройство для электроразогрева бетонной смеси, включающее емкость с вертикально расположенными параллельными электродами, имеющими по периферии и в центре вырезы, и вибратор (1).

Наиболее близким к изобретению являе-iñÿ бункер для порционного электроразогрева бетонной смеси, содержащий электроизолированный по внутренней поверхности корпус с размещенными в нем пластинчатымн эл ктродами, закрепленными на приводном валу, причем днище корпуса выполнено в поперечном сечении по цилиндрической образующей, а электроды — в виде сегмента (2).

Однако указанные устройства не обеспечивают равномерности теплового воздействия на бетонную смесь из-<а отсутствия возможности изменения интенсивности электроразогрева.

Цель изобретения — обеспечение возможности изменения интенсивности электроразогрева.

Достигается это тем, что бункер снабжен установленными на внутренней поверхности корпуса дополнительными электродами, каждый из которых выполнен с секторными вырезами и контактирует с закрепленным на приводном валу соответствующим пластннчатым электродом, причем последний выполнен в виде крыльчаткн.

Такое выполнение устройства обеспечпваст возможность изменения интенсивности электрического поля между элсктродамн, что cïoсобствует равномерному разогреву бетонной смеси.

На фиг. 1 изображен предлагаемый бункер, ,p поперечны"; на фиг. 2 — разрез А — А на фиг. 1.

Бункер имеет корпус 1, выполненный в ьиде погоротного полого цилиндра, внутренняя пов" piнос-.ь которого покрыта элcêòðoèçoëÿ15 ционным материалом; загрузочный люк 2; дополнительные круглые пластинчатые электроды 3 с секторными вырезами 4, установленные на внутренней поверхности корпуса 1; пластинчатые электроды 5 в виде крыльчат9р ки 6, жестко закрепленные на осн 7 с приводом 8 и контактирующие с электродами 3, и привод 9 корпуса 1.

Устройство работает следующим образом.

Корпус 1 бунксра загружают бетон ой смесью, при этом загрузочный люк 2 находится в верхнем положении. На электроды 3 и 5 подается напряжение, изменением положения крыльчаток 6 относительно секторных выре30 зов 4 с помощью привода 8 устанаьливастся

612914 заданная сила тока, при которой производится дальнейший электроразогрев смеси.

Разогретая бетонная смесь поворотом корпуса 1 вокруг оси 7 с помощью привода 9 выгружается через люк 2.

Благодаря смещению контактирующих между собой электродов относительно друг друга достигается изменение интенсивности электроразогрева и выдерживание заданной силы тока, независимо от изменения удельного сопротивления бетонной смеси, что способствует повышению качества изготовляемых из смеси строительных изделий.

Бункер для электроразогрева бетонной смеси, включающий электроизолированный по

Составитель А. Прямков

Редактор Т, Кузьмина Текред А. Камышникова

Корректоры: О. Тюрина и Т. Добровольская

Заказ 1021/9 Изд. Ма 489 Тираж 763 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4)5

Фиг,2

Типография, пр. Сапунова, 2

Формула изобретения внутренней поверхности корпус с размещенными в нем пластинчатыми электродами, закрепленными на приводном валу, о т л и ч а юшийся тем, что, с целью обеспечения воз5 можности изменения интенсивности электроразогрева, он снабжен установленными на внутренней поверхности корпуса дополнительными электродами, каждый из которых выполнен с секторными вырезами и контактиру10 ет с закрепленным на приводном валу соответствующим пластинчатым электродом, причем последний выполнен в виде крыльчатки.

Источники информации, принятые во внимание при экспертизе

15 1. Авторское свидетельство СССР Ко 198963, кл. В 28В 17/00, 1966.

2. Авторское свидетельство СССР Ха 245613, кл. В 28В 17/02, 1966.
