Реферат

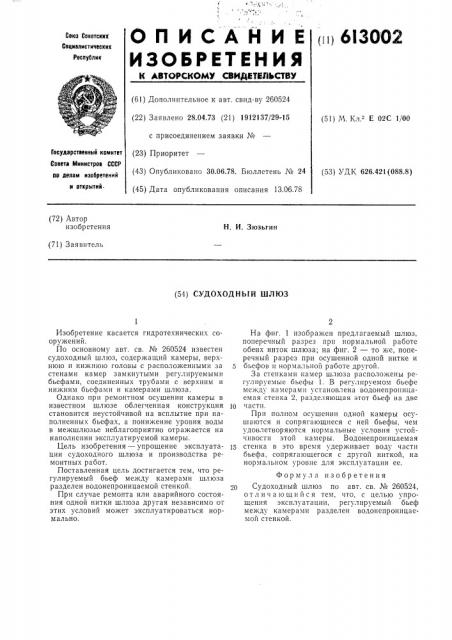

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИДЬСТВУ пц 6!ЗО 02

Свез Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву 260524 (22) Заявлено 28.04.73 (21) 1912137/29-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.06.78. Бюллетень № 24 (45) Дата опубликования описания 13.06.78 (51) М, Кл.2 Е 02С 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий. (53) УДК 626.421(088.8) (72) Автор изобретения

H. И. Зюзьгин (71) Заявитель (54) СУДОХОДНЬ1Й ШЛЮЗ

Изобретение касается гидротехнических сооружений.

По основному авт. св. № 260524 известен судоходный шлюз, содержащий камеры, верхнюю и нижнюю головы с расположенными за стенами камер замкнутыми регулируемыми бьефами, соединенных трубами с верхним и нижним бьефами и камерами шлюза.

Однако при ремонтном осушении камеры в известном шлюзе облегченная конструкция становится неустойчивой на всплытие при наполненных бьефах, а понижение уровня воды в межшлюзье неблагоприятно отражается на наполнении эксплуатируемой камеры.

Цель изобретения — упрощение эксплуатации судоходного шлюза и производства ремонтных работ.

Поставленная цель достигается тем, что регулируемый бьеф между камерами шлюза разделен водонепроницаемой стенкой.

При случае ремонта или аварийного состояния одной нитки шлюза другая независимо от этих условий может эксплуатироваться нормальноо.

На фиг. 1 изображен предлагаемый шлюз, поперечный разрез при нормальной работе обеих ниток шлюза; на фиг. 2 — то же, поперечный разрез при осушенной одной нитке и

5 бьефов н нормальной работе другой.

За стенками камер шлюза расположены регулируемые бьефы 1. В регулируемом бьефе между камерами установлена водонепроницаемая стенка 2, разделяющая этот бьеф на две

1п части.

Прп полном осушении одной камеры осушаются и сопрягающиеся с ней бьефы, чем удовлетворяются нормальные условия устойчивости этой камеры. Водонепроницаемая

15 стенка в это время удерживает воду части бьефа, сопрягающегося с другой ниткой, на нормальном уровне для эксплуатации ее.

Формула изобретения

Судоходный шлюз по авт. св. № 260524, отличающийся тем, что, с целью упрощения эксплуатации, регулируемый бьеф между камерами разделен водонепроницаемой стенкой.

613002

Фиг. 1

Составитель Б. Дашков

Заказ 1016/3 Изд. И 493 Тираж 820

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Редактор Н. Богатова Техред А. Камышннкова Корректоры: T. Добровольская и 3. Тарасова
