пц 6l3I65

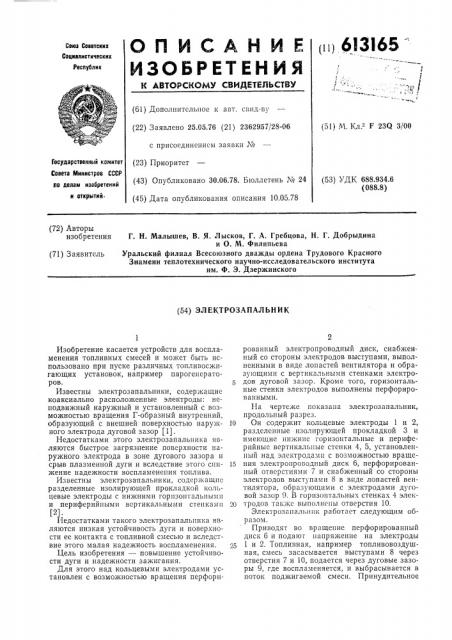

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.05.76 (21) 2362957/28-06 с присоединенисм заявки ¹ (23) Приоритет (43) Опубликовано 30.06.78. Бюллетень ¹ 24 (45) Дата опубликования описания 10.05.78 (51) М. Кл. F 23Q 3/00
Государственный комитет
Совета Министров СССР (53) УДК 688.934.6 (088.8) по делам иаобретений и открытии. (72) Авторы изобретения
Г. Н. Малышев, В. Я. Лысков, Г. А. Гребцова, Н. Г. Добрыдина и О. М, Филипьева
Уральский филиал Всесоюзного дважды ордена Трудового Красного
Знамени теплотехнического научно-исследовательского института им. Ф. Э. Дзержинского (71) Заявитель (54) ЭЛЕКТРОЗАПАЛЬНИК
Изобретение касается устройств для воспламенения топливных смесей и может быть использовано при пуске различных топливосжигающих установок, например парогенераторов.
Известны электрозапальники, содержащие коаксиально расположенные электроды: неподвижный наружный и установленный с возможностью вращения Г-образный внутренний, образующий с внешней поверхностью нару>кного электрода дуговой зазор (1).
Недостатками этого электрозапальника являются быстрое загрязнение поверхности наружного электрода в зоне дугового зазора и срыв плазменной дуги и вследствие этого снижение надежности воспламенения топлива.
Известны электрозапальники, содер>кащпе разделенные изолирующей прокл адкой кольцевые электроды с нижними горизонтальпымн и периферийными вертикальными стенками (2).
Недостатками такого электрозапальника являются низкая устойчивость дуги и поверхности ее контакта с топливной смесью и вследствие этого малая надежность воспламенения.
Цель изобретения — повышение устойчивости дуги и надежности зажигания.
Для этого над кольцевыми электродами установлен с возможностью вращения перфорированный электропроводный диск, снабженный со стороны электродов выступами, выполненными в виде лопастей вентилятора и образующими с вертикальными стенками электродов дуговой зазор. Кроме того, горизонтальные стенки электродов выполнены перфорированными.
На чертеже показана электрозапальник, продольный разрез.
10 Он содержит кольцевые электроды 1 и 2, разделенные изолирующей прокладкой 3 и имеющие нижнис горизонтальные и периферийные вертикальные стенки 4, 5, установленный над электродами с возможностью враще15 ния электропроводный диск 6, перфорированный отверстиями 7 и снабженный со стороны электродов выступами 8 в виде лопастей вентилятора, образующими с электродами дуговой зазор 9. B горизонтальных стенках 4 электродов также выполнены отверстия 10.
Электроз",ïàëüíèê работает следующим образом.
Приводят во вращение перфорированный диск 6 и подают напряжение на электроды
1 и 2. Топливная, например топливовоздушная, смесь засасывается выступами 8 через отверстия 7 и 10, подается через дуговые зазоры 9, где воспламеняется, и выбрасывается в поток поджигаемой смеси. Принудительное
