Установка для приготовления суспензии

Установка для приготовления суспензии

Иллюстрации

Показать все

Реферат

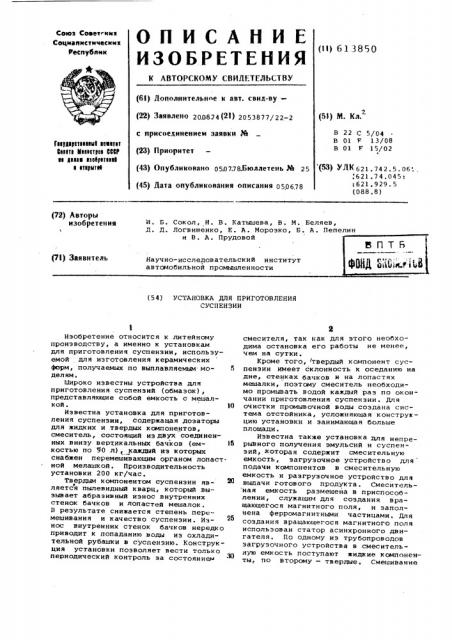

613850

ЦНИИПИ Заказ 3583/9 Тираж 950 Подписное

Филиал ППП Патент, r. Ужгород, Ул. Проектная, 4 снтельную емкость для ферромагнитных элементов и составляющих суспенэию ингредиентов с загруэочньы и разгруэочньж отверстиями, статор для созиданияя внутри емкости вращающегося электромагнитного поля, доэаторы для жидких и твердых ингредиентов, загрузочное устройство для подачи по трубопроводам отдоэированных ингредиентов в смесительную емкость и разгрузочное устройство для отвода готовой суспензии, о т л и ч а ю щ а я — 10 с я тем, что, с целью обеспечения качественной одновременной обработки жидких и твердых ингредиентов, смесительная емкость снабжена механизмом, осуществляющим поворот емко "ти на угол 15 до 65а относительно загрузочного ус:— тройства, которое выполнено в виде по-, лого поворотного вала с винтообразной направляющей на его поверхности, сооб щено посредством полого вала с доватором подачи жидких ингредиентов и с рабочей зоной смесительной емкости, через полость, образованную наружной поверхностью поворотного вала и внутренней полостью подсоединенного к загру,зочной горловине смесительной емкости трубопровода, с дозатором подачи твердых ингредиентов и с рабочей зоной смесительной емкости, причем разгрузочное устройство связано с механизмом регулирования его положения относитель-. но смесительной емкости.
