Реферат



-ъ о

I ь1 о и и-е- кя и к

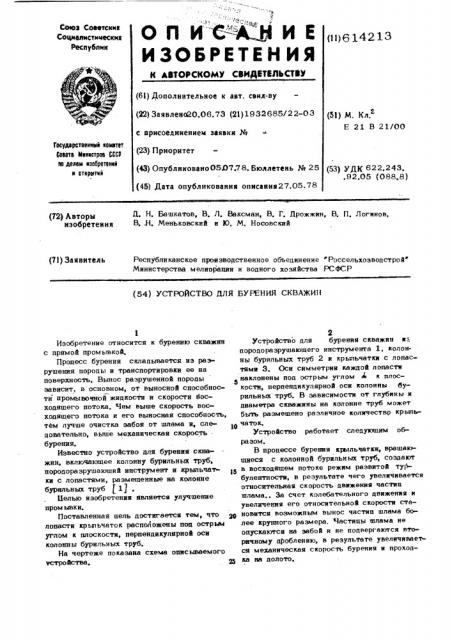

ИЗОБРЕТЕН ИЯ

Cases Советскмк

Соцлевлмстммескик

Республик (и) 6 142 1Э

К ЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свил-ву (22) Заявлено20.06.73 (21)1932685/22-03 с присоединением заявки № (23) Приоритет (ЬЦ М. Кл.

Е 21 В 21/00

Государственный комитет

Совета Иаакотрое СССР оо делам кзооретоаак и откатал (43) Опублнковано05О7 78. Бюллетень № 25 (53) уду(622.243..92.05 (088.8) (45) Дата опубликования описання27.05.78

Д. H. Башкатов, В, Л. Ваксман, В. Г. Дрожжнн, В. П. Логннов, В, Н. Меньковскнй н Ю. М. Носовский (723 Авторы изобретения

Республиканское производственное объеднненне Россельхозводстрой"

Министерства мелнорацнн и водного хозяйства РСФСР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН

Изобретение относится к бурению скважин с прямой промывкой.

Пропесс бурения складывается нз раэрушення породы н транспортнровкн ее на поверхность. Вынос разрушенной породы эавнснт, в основном, от выносной способности промывочной жидкости н скорости восходящего потока. Чем выше скорость восходящего потока и его выносная способность, тем лучше очистка забоя от шлама н, следовательно, вьлпе механическая скорость бурения.

Известно устройство для бурения скважин, включакмпее колонну бурильных труб, породоразрушаюшнй инструмент н крьтльчач кн с лопастями, размешенные на колонне бурильных труб (1) °

Целью изобретения является улучшенне пром ывкн.

Поставленная цель достнгается тем, что рй лопастн крьотьчаток расположены под острым углом к плоскости, перпендикулярной осн колонны бурильных труб.

На чертеже показана схема описываемого устройства, 25

Устройство для бурения скважнн н-„. породораэрушаюшего инструмента 1, колонны бурильных труб 2 н крыльчаткн с лопастямн 3. Осн снмметрнн каждой лопастн наклонены под острым углом А к плоскости, перпендикулярной осн колонны бурнльных труб. В зависимости от глубины н днаметра скважнны на колонне труб может быть размешено различное колнчество крыльчаток.

Устройство работает следутошнм образом.

В процессе бурения крыльчатки, врашаюшнеся с колонной бурильных труб, создают в восходяшем потоке режим раэвнтой ту булентностн, в результате чего увелнчнвается относнтельная скорость двнження частнц шлама.. За счет колебательного движення н увелнчення его относнтельной скорости стаaoBHTcQ BosMo®ablM BbtHDc RscTRll lail&Ms более крупного размера. Частицы шлама не опускаются as забой я не подвергаются вторичному дробленню, в результате увелнчнваетса механическая скорость бурения н проходка на долото.

Составитель И, Л. ольчак

Рецактор (. Титова ехреп М. Борисова

Корректор К. Ковалева

За у в ДЯДЕ/29 Тираж 7эаф j j0дпиcное

Ц11 ДИПИ 1 осупярс ГвенноГ (з комитета Совета Министров СССР по делам изобретений и отк бытий

113ОЗ5, Москва, Ж-35,, Раушскан наб.„ц, 4/5

Формула изобретении

Устройство пли буренич скважин, вкл1 чающее колонну бурильных труб, поропоразрушающий инструмент и крыльчятки с лопастимя, размещенные на колонне бурильнык труб, отличающееси тем, что, с пелью улучшения пром ывки, лопасти крыльчаток расположены под острым р лом к плоскости, перпендикулирной оси колонны бурильных труб, Источники информапии, принятые во внимание при экспертизе:

1. Патент СШЛ N 2386118, кл. Х7 5-3 24, 197 2.
