Шариковая шарнирная муфта
Иллюстрации
Реферат

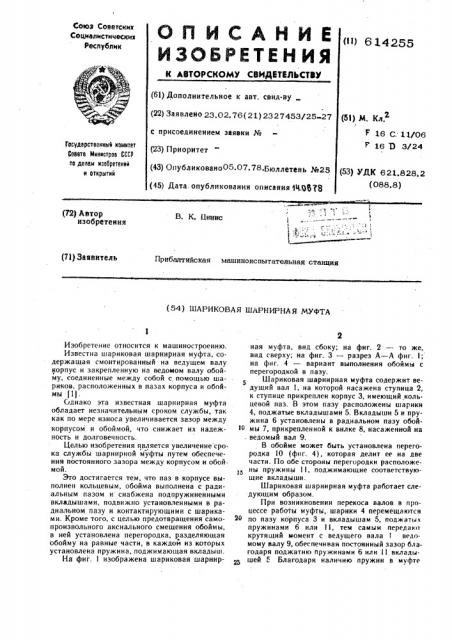

ОП ИСАНИЕ
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сотол Советских
Социалистических
Республик (11) 6 14255 (61) Дополнительное к авт. свил-ву (22) ЗаЯвлЕно 23.02.76(21) 2327453/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано05.07.78.Бюллетень №25 (51) М. Кл.
16 С.. 11/06
16 0 3/24
Государственный номнтет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.828.2 (088.8) (45) Дата. опубликования описания 9lЯЩ (72) Автор изобретения
В. К. Циннс (71) Заявитель
Прибалтийская машиноиспьттательная станция (54) ШАРИКОВАЯ ШАРНИРНАЯ МУФТА
Изобретение относится к машиностроению.
Известна шариковая шарнирная муфта, содержащая смонтированный на ведущем валу корпус и закрепленную на ведомом валу обойму, соединенные между собой с помощью шариков, расположенных в пазах корпуса и обоймы 11).
Однако эта известная шарнирная муфта обладает незначительным сроком службы, так как по мере износа увеличивается зазор между корпусом и обоймой, что снижает их надежность и долговечность.
Целью изобретения является увеличение сро ка службы шарнирной муфты путем обеспечения постоянного зазора между корпусом и обой мой.
Это достигается тем, что паз в корпусе выполнен кольцевым, обойма выполнена с радиальным пазом и снабжена подпружиненными вкладышами, подвижно установленными в радиальном пазу и контактирующими с шариками. Кроме того, с целью предотвращения самопроизвольного аксиального смещения обоймы, в ней установлена перегородка, разделяющая обойму на равные части, в каждой из которых установлена пружина, поджимающая вкладыш.
На фиг. 1 изображена шариковая шарнир2 ная муфта, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А фиг. I; на фиг. 4 — вариант выполнения обоймы с перегородкой в пазу.
Шариковая шарнирная муфта содержит ведущий вал 1, на которой насажена ступица 2, к ступице прикреплен корпус 3, имеющии кольцевой паз. В этом пазу расположены шарики
4, поджатые вкладышами 5. Вкладыши 5 и пружина б установлены в радиальном пазу обойlo мы 7, прикрепленной к вилке 8, насаженной на . ведомый вал 9.
В обойме может быть установлена перегородка 10 (фиг. 4), которая делит ее на две части. По обе стороны перегородки расположены пружины 11, поджимающие соответствующие вкладыши.
Шариковая шарнирная муфта работает следующим образом.
При возникновении перекоса валов в процессе работы муфты, шарики 4 перемещаются по пазу корпуса 3 и вкладышам 5, поджатых пружинами 6 или I I, тем самым передают крутящий момент с ведущего вала 1 ведомому валу 9, обеспечивая постоянный зазор благодаря поджатию пружинами 6 или il вкладышей 5 Благодаря наличию пружин в муфте
614255
Составитель Л. Малых
Техред О. Луговая Корректор Л. Небола
Тираж 1 l98 Подписное Редактор Н. Самедова
Заказ 3669/3l
ЦНИИПИ Государственного комитета Совета Министров СССР яо делам изобретений и открытий! l3035, Москва, Ж-35. Раушсквя наб., д. 4/5
Филиал ППП <Патент>, r. Ужгород, ул. Проектная, 4 выбираются зазоры при износе рабочих поверхностей в подвижных соединениях.
Формула изобретения
l. Шариковая шарнирная муфта, содержа3 щая смонтированный на ведущем валу корпус и закрепленную на ведомом валу обойму, со. единенные между собой с помощью шариков, расположенных в пазах ко1нтуса и обоймы, отличающаяся тем, что, с целью увеличения 16 срока службы муфты паз в корпусе выполнен кольцевым, обойма — с радиальным сквозным пазом и снабжена подпружиненными вкладышами, подвижно установленными в радиальном пазу и контактирующими с шариками.
2. Муфта по п. 1, отличающаяся тем, что она снабжена перегородкой, размещенной в пазу обоймы, по обе стороны которой установлены пружины, поджимающие вкладыши.
Источники информации, приняты, во внимание при экспертизе:
1. Патент ФРГ № 1251595, кл. 4? в 11/06, 1968.
