Реферат

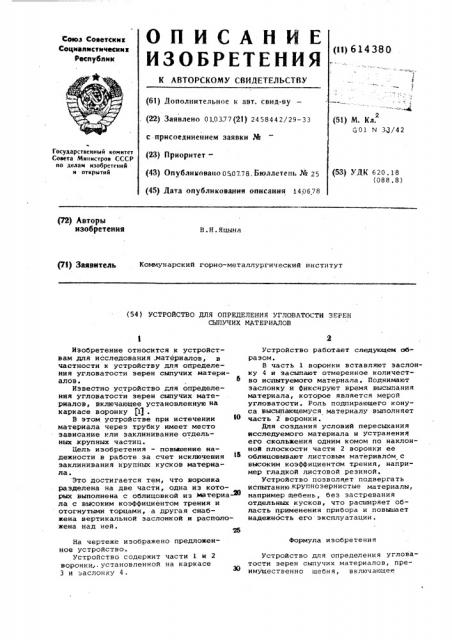

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскими

Соцкалксткческки

Республнк (ts) 614380 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.0377(21) 2458442/29-33 с присоединением заявки РЙ (23) Приоритет— (43) Опубликовано 0507.78. Бюллетень № 25 (45) Дата опубликования описания 140678 (5i) М. Кл.

G 01 М 3 /42

Государственный комитет

Совета Министров СССР ио делам изобретений н открытий (53) УДК 820.18 (088. 8) (72) Авторы изобретений

В.Н. Яцына (71) ЗаяВКтЕдЬ, Коммунарский горно-металлургический институт (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УГЛОВАТОСТИ ЗЕРЕН

СЫПУЧИХ ИАТЕРИАЛОВ

Формула изобретения

Изобретение относится к устройствам для исследования, материалов, в частности к устройству для определения угловатости зерен сыпучих материалов.

Ь

Известно устройство для определения угловатости зерен сыпучих материалов, включающее установленную на каркасе воронку (1) °

В этом устройстве при истечении материала через трубку имеет место зависание или заклинивание отдельных крупных частиц.

Цель изобретения — повьааение надежности в работе за счет исключения заклинивания крупных кусков материала. Это достигается тем, что воронка разделена на две части,. одна иэ которых выполнена с облицовкой из .вватериа-® ла с высоким коэффициентом трения и отогнутыми торцами, а другая снабжена вертикальной заслонкой и расположена над ней.

На чертеже изображено предложенное устройство.

Устройство содержит части 1 и 2 воронки, установленной на каркасе

3 и заслонку 4.

Устройство работает следующем образом.

В часть 1 воронки вставляют заслонку 4 и засыпают отмеренное количество испытуемого материала. Поднимают заслонку и фиксируют время высыпания материала, которое является мерой угловатости. Роль подпирающего конуса высыпающемуся материалу выполняет часть 2 воронки.

Для создания условий пересыхания исследуемого материала и устранения его скольжения одним комом по наклонной плоскости части 2 воронки ее облицовывают листовым материалОм с высоким коэффициентом трения, например гладкой листовой резиной.

Устройство позволяет подвергать испытанию. крупнозернистые материалы, например щебень, без застревания отдельных кусков, что расширяет область применения прибора и повышает надежность его эксплуатации.

Устройство для определения угловатости зерен сыпучих материалов, преимущественно щебня, включающее

614380

Составитель М.Слинько

Техред З.Фанта - Корректор Л. Небола

Редактор М.Васильева

Заказ 3688/38 Тираж 1112 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород,ул.Проектная,4 установленную на каркасе воронку, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности в работе эа счет исключения заклинивания крупных кусков материала, воронка разделена по оси на две части, одна из которьа выполнена с облицовкой .из материала с высоким коэффициентом трения и отогнутыми бортами, а другая - снабжена вертикальной заслонкой и расположена над ней.

Источники информации, принятые во внимание при зкспертизег

1. Авторское свидетельство СССР

5 9 404013, кл. Cj01 М 33/42, 1971.
