Способ изготовления кобальтового электрода электрического аккумулятора

Патент 614479

Авторы

Иллюстрации

Показать все

Реферат

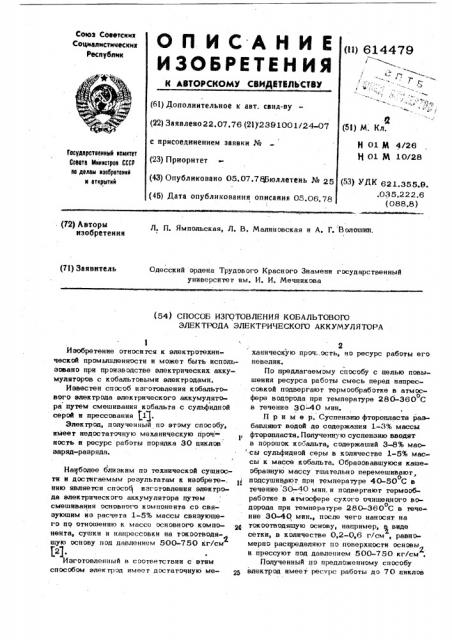

Союз Советских

Соцмалистммескнх

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЮТБДЬСТВУ (!!) 614479 (6!) Дополнительное к авт. свид-ву (22) Заявлено 22.07.76 (2! }238100 1/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.07.7ЦБюллетень № 25

Я (5!) М. Кл.

Н 01 Я 4/26

Н 01 Я 10/28

Гасударственный иамитет

Совета Иииистроа СССР вв делам извбретеиий н открытий (53) УДК 621,355,8, .03 5.2 2 2.6 (088.8) (45) Дата опубликования описания 05.06.78 ( (72) Авторы изобретения

Л, П. Ямпольская, Л. В. Малиновская и А. Г. Волошин.

Одесский ордена Трудового Красного Знамени государственный университет им. И. И. Мечникова (7!) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОБАЛЬТОВОГО

ЭЛЕКТРОДА ЭЛЕКТРИЧЕСКОГО АККУМУЛЯТОРА!

Изобретение относи тся к электротехнической промышленности и может быть использовано при производстве электрических аккумуляторов с кобальтовыми электродами.

Известен способ изготовления кобальтового электрода электрического аккумулятора путем смешивания кобальra с сульфндной серой и прессования 11 .

Электрод, полученный по этому способу, имеет недостаточную механическую проч+ ность и ресурс работы порядка 30 циклов заряд-разряда.

Наттболее близким по технической сущности и достигаемым результатам к изобрете-, нию является спосо изготовления электрода электрического аккумулятора путем смешиваттия основного компонента со связующим из расчета 1-57 массы связующего по отношению к массо основного компонента, сушки и наирессовки на токоотводящую основу иод давлением 500-750 кг/см (2).

Изготовленный в соответствии с этим способом электрод имеет достаточную ме2 ханнческую проч;.ость, но ресурс работы его невелик.

По предлагаемому способу с целью повышения ресурса работы смесь перед напрессовкой подвергают термообработке в атмосфере водорода при температуре 280-360 С о в течение 30 -40 мин.

Пример. Суспензию фторопласта разбавляют водой до содержания 1-3% массы фторопласта. Полученную суспензию вводят в порошок кобальта, содержащий 3-8% мас сы сульфидной серы в количестве 1-5% массы к массе кобальта. Образовавшуюся кашеобразную массу тщательно перемешивают, о подсушивают при температуре 40-50 С в течение 30-40 мин. и подвергают термообработке в атмосфере сухого очищенного водорода при температуре 280-360 С в тече о ние 30-40 мин., после чего наносят на токоотводяшую основу, например, и виде сетки, в количестве 0,2-0,6 г/см, равномерно распределяют по поверхности основы и. прессуют под давлением 500-750 кг/см .

Полученный по предложенному сиск:обу электрод имеет ресурс работы до 70 циклов

614479 йрн коеффнцненте использования активной и ассы 6068%.

Ф ормула а еобре те нн я

Способ нвготовжния кобальтового элект -. рода электрического аккумулятора путем смешивания порошка кобальта со связующим из расчета 1-5% массы связующего по огношению к массе кобальта, сушки и на пвессовкн на токоотводящую основу под

4 давлением 500-750 кг/см, î r л н ч а вщ н и с я тем, что, с ц лью повышення ре сурса работы, смесь перед напрессовкой подвергают термообработке в атмосфэре водорода при температуре 280-360 С в течеwe 30-40 мнн.

Источники информации, принятые во внн-, мание прн екс ертнзе;,:.

1. Авторское свидетельство СССР

Ж 539347, кл„Н 01 М 4/52, 1975.

2. Патент Франции !4 1555186, кл, H 01 Ф 1969.

Составитель 10. Драгомирова

Редактор В..Фельдман Техред Н. Андрейчук Корректор М. Демчик

Заказ 3704/44 Тираж 960 Подписное

ИНИИПИ Государственного комитета Ссвета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская ыаб,> д. 4/5
