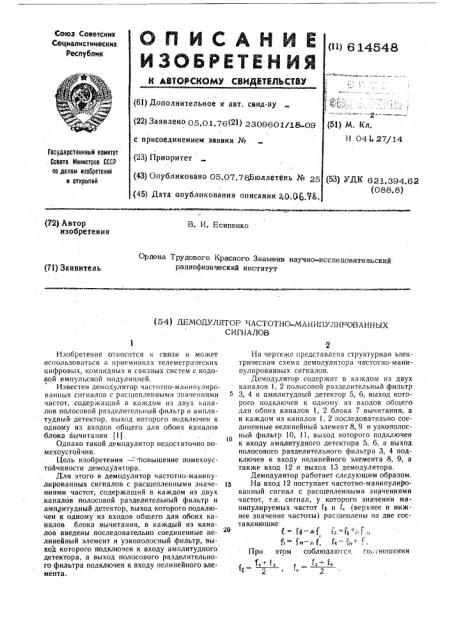

Союз Советских

Социаяистических

Республик (6l) Дополнительное к авт. свид-ву (22) Заявлено 05.01.76(21) 230960 т д 8 09 (5Е) М. Кл.

Н 04 Ь 27/14 с присоединением заявки №

Государственный номнтет. Совета Инннетров СССР по делам изобретений и отнрытнй (23) Приоритет (43) Опубликовано 05.07.7аБюллетбиь ¹ g5 (53) УДК 621.394.62 (088.8) (45) Дата опубликования описания о,(), (72) Автор изобретения

В. И. Есипенко

Ордена Трудового Красного Знамени научно-исследовательский радиофизический институт (71) Заявитель (54) ДЕИОДУЛЯТОР ЧАСТОТНО-МАНИПУЛИРОБАННЫХ

СИГНАЛОВ

Изобретение относится к связи и может использоваться в приемниках телеметрнческих цифровых, командных и связных систем с кодовой импульсной модуляцией.

Известен демодулятор частотно-манилулированных сигналов с расщепленными значениями частот, содержащий в каждом из двух каналов полосовой разделительный фильтр и амплитудный детектор, выход которого подключен к одному из входов общего для обоих каналов блока вычитания (1).

Однако такой демодулятор недостаточно помехоустойчив.

Цель изобретения — "-1товышение помехоустойчивости демодулятора.

Для этого в демодулятор частотно-манипулированных сигналов с расщепленными значениями частот, содержащий в каждом из двух каналов полосовой разделительный фильтр и амплитудный детектор, выход которого подключен к одному из входов общего для обоих каналов блока вычитания, в каждый из каналов введены последовательно соединенные нелинейный элемент и узкополосный фильтр, выход которого подключен к входу амплитудного детектора, а выход полосового разделительного фильтра подключен к входу нелинейного элемента.

На чертеже представлена структурная электрическая схема демодулятора частотно-манипулированных сигналов.

Демодулятор содержит в каждом из двух каналов 1, 2 лолосовой разделительный фильтр

3, 4 и амплитудный детектор 5, 6, выход которого подключен к одному. из входов общего для обоих каналов 1, 2 блока 7 вычитания, а в каждом из каналов 1, 2 последовательно соединенные нелинейный элемент 8, 9 и узкололос!

О ный фильтр 10, 11, выход которого подключен к входу амплитудного детектора 5, 6, а выход полосового разделительного фильтра 3, 4 подключен к входу нелинейного элемента 8, 9, а также вход 12 и выход 13 демодулятора.

Демодулятор работает. следующим образом.

Ы На вход 12 поступает частотно-манипулированный сигнал с расщепленными значениями частот, т.е. сигнал, у которого значения манипулируемых частот fs и f, (верхлее и нижнее значение частоты) расщеплены на две составляющие: 2Î. E = (I1- f 1 ;=1 +;,, J

f3 1< — т, f».= ;, При этом соблюдаются соо.ношения

f, + f, 2 3

2 " 2
