Способ изготовления диффузора электродинамического громкоговорителя

Способ изготовления диффузора электродинамического громкоговорителя

Иллюстрации

Показать все

Реферат

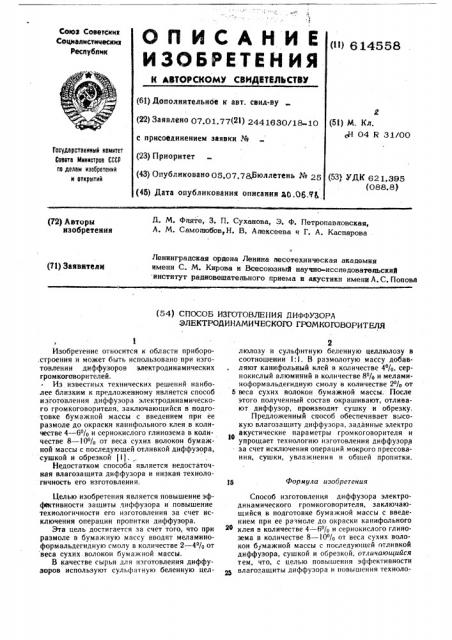

ОП ИС

Союз Советских

Социалистических

Респубпик

АНИЕ

ИЗОБРЕТЕНИЯ

0 ) 6 14558

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.01.77(21) 2441630/18 10 с присоединением заявки № (23) Приоритет (43) Опубликовано 05.07.7ф3юллетень М 25 (45) Дата опубликования описания àQ,Щ.Щ (5l) М. Кл. сН 04 R 31/00

Государственный комитет

Совета Министров СССР ло делам иэаоретений и открытий (53) УДК 621.395 (088. 8) 5, М. Фняте, 3. П. Суханова, 3. Ф. Петропавповсхая, A. М. Самопюбов,Н. В. Апексеева ч Г. A. Каспарова (72) Авторы изобретения

Ленинградская ордена Ленина песотехническая академия имени С. М. Кирова и Всесоюзный научно-исспедоватепьский институт радиовещательного приема и акустики имениА.С,Попова (71) Заявители (54) СПОСОБ ИЗГОТОВЛЕНИЯ ДИФФУЗОРА

ЭЛЕКТРОДИНАМИЧЕСКОГО ГРОМКОГОВОРИТЕЛЯ

Формула изобретения

Изобретение относится к области приборо.строения и может быть использовано при изготовлении днффузоров электродинамических громкоговорителей.

Из известных технических решений наиболее близким к предложенному является способ и зготовления диффузора электродннамического громкоговорителя, заключающийся в подготовке бумажной массы с введением прн ее размоле до окраски каннфольного клея в количестве 4 — 6% и сернокислого глинозема в количестве 8 — !0% от веса сухих волокон бумажной массы с последующей отливкой днффузора, сушкой и обрезкой (1) .

Недостатком способа является недостаточная влагозащита диффузора и низкая технологичность его изготовления.

Целью изобретения является повышение эффективности защиты диффузора и повышение технологичности его изготовления за счет исключения операции пропитки диффузора.

Эта цель достигается за счет того, что при размоле в бумажную массу вводят меламиноформальдегидную смолу в количестве 2 — 4% от веса сухих. волокон бумажной массы.

В качестве сырья для изготовления диффуаоров используют сульфатную беленную цел2 люлоэу и сульфитную беленную целлюлозу в соотношении 1:!. В размолотую массу добавляют канифольный клей в количестве 4%, сернокнслый алюминий в количестве 8% и меламиноформальдегидную смолу в количестве 2% от б веса сухих волокон бумажной массы. После этого полученный состав окрашивают, отливают диффузор, производя сушку и обрезку.

Предложенный способ обеспечивает высокую влагозащиту днффуэоря, заданные электро

1е акУстнчесхне паРаметРы гРомкоговоРителЯ и упрощает технологию изготовления диффузора за счет исключения операций мокрого ïðåññîâàния, сушки, увлажнения и общей пропитки.

Способ изготовления днффузора электродинамического громкоговорителя, заключающийся в подготовке бумажной массы с введением при ее размоле до окраски каннфольного

ЗЕ клея в количестве 4 — 6% н сернокислого глинозема в количестве 8 — 10% от веса сухих волокон бумажной массы с последующей отливкой диффузора, сушкой и обрезкой, отличающийся тем, что, с целью повышения эффективности влагоэащнты диффузора и повышения техноло614558

Составитель В.Мусаэляи

Техред О. Луговая Корректор С. Патрушева

Тираж 505 Подписное

Редактор О.Филиппова

Заказ 3712 4S

ljHHHllH Государственного комитета Совета Министров СССР по делам изобретений н открытия

113035, Москва, Ж-35. Раушская наб., д. 4/5

Филиал ГИIП «Патент», г. Ужгород, ул. 11роектная, 4 гичности его изготовления, при размоле в бумажную массу добавляют меламиноформальдегидиую смолу в количестве 2 — 4% от веса сухих волокон бумажной массы.

Источники информации, принятие во внимание при экспертизе: !. Шихман Д. X. «Громкоговорители». М., Л., «Энергия», 1965, с. 1б7--187.
