Реферат

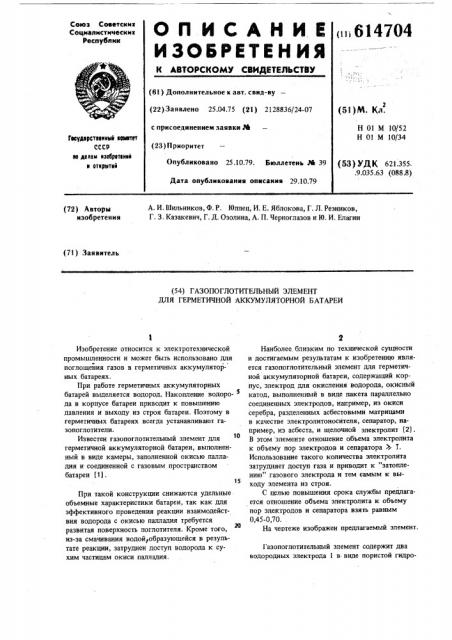

Союз Советских

Социалистических

Реснубнии (11 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 25.04,75 (21) 2128836/24-07 с присоединением заявки ре (23) Приоритет (51)М. Кл.

Н 01 М 10/52

Н 01 М 10/34

Гееудэрстаанный канктат

СССР ка делам наабратаннй н аткрытай

Опубликовано 25.10.79. Бюллетень Ре 39

Дата опубликования описания 29.10.79 (53) УД К 621,355. .9.035.63 (088,8) А. И. Шильников, Ф. Р, Юппец, И. Е. Яблокова, Г. Л, Резников, Г. 3, Казакевич, Г. Д. Озолина, А. П. Черноглазов и Ю. И. Елагин (72) Авторы изобретения (71) Заявитель (54) ГАЗОПОГЛОТИТЕЛЬНЫЙ ЭЛЕМЕНТ

ДЛЯ ГЕРМЕТИЧНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

Изобретение относится к электротехнической промышленности и может быть использовано для поглощения газов в герметичных аккумуляторных батареях.

При работе герметичных аккумуляторных батарей выделяется водород, Накопление водорода в корпусе батареи приводит к повышению давления и выходу из строя батареи. Поэтому в герметичных батареях всегда устанавливают газопоглотители.

Известен газопоглотительный элемент для герметичной аккумуляторной батареи, выполненный в виде камеры, заполненной окисью палладия и соединенной с газовым пространством батареи (11, 15

При такой конструкции снижаются удельные. объемные характеристики батареи, так как для эффективного проведения реакции взаимодействия водорода с окисью палладия требуется

20 развитая поверхность поглотителя. Кроме того, из-за смачивания водой образующейся в результате реакции, затруднен доступ водорода к сухим частицам окиси палладия.

Наиболее, близким по технической сущности и достигаемым результатам к изобретению является газопоглотительный элемент для герметичной аккумуляторной батареи, содержащий корпус, электрод для окисления водорода, окисный катод, выполненный в виде пакета параллельно соединенных электродов, например, иэ окиси серебра, разделенных асбестовыми матрицами в качестве электролитоносителя, сепаратор, например, из асбеста, и щелочной электролит (2).

В этом элементе отношение объема электролита к объему пор электродов и сепаратора 1.

Использование такого количества электролита затрудняет доступ газа и приводит к "затоплению" газового электрода и тем самым к выходу элемента из строя.

С целью повышения срока службы предлагается отношение объема электролита к объему пор электродов и сепаратора взять равным

0,45-0,70..

На чеотеже изображен предлагаемый элемент.

Газопоглотительный элемент содержит два водородных электрода 1 в. виде пористой гицро3

6 фобной матрицы из политетрафторэтилена с нанесенной на нее платиной в качестве катализатора окисления водорода. Между тыльными сторонами газовых электродов помещена полипропиленовая сетка 2, обеспечивающая свободный доступ водорода к газовым сторонам водородных электродов. Катоды 3 выполнены в виде пакета параллельно соединенных окисносе мбряных электродов, разделенных асбестовыми матрицами 4. Между водородными и окисносеребряными электродами помещен сепаратор 5 из асбеста. Электролитом служит 40%-ный вод ный раствор едкого кали. Газопоглотительный элемент собран в корпусе 6 из полиамидной смолы. Электролит вводят в элемент дозированной пропиткой асбестовых матриц и электродов указанным раствором щелочи.

При этом отношение объема электролита к объему пор электродов и сепаратора равно

0,45-0,70.

Превышение этого соотношения приводит к

"затоплению" газового электрода и прекращению работы элемента.

Введение слишком малого количества электролита приводит к нестабильной работе элемен14704 та иэ-3а нарушения контакта между разноименными электродами по электролиту.

Срок службы предлагаемого элемента поряд. ка 10-12 месяцев при эксплуатации в температурном диапазоне от 20 до 40 С.

Формула изобретения

Газопоглотительный элемент для герметичной аккумуляторной батареи, содержыций корпус, электрод для окисления водорода, окисный катод, выполненный в виде пакета параллельно соединенных электродов, например, иэ окиси серебра, разделенных асбестовыми матрицами в качестве электролитойосителя, сепаратор, например, из асбеста, и щелочной электролит, отличающийся тем, что, с целью повышения срока службы, отношение объема электролита к объему пор электродов и сепаратора равно

0 45-0,70.

Источники информации, принятые во внимание при экспертизе

1. Патент США N 3287174, кл. 136-179, 1966.

2. Патент США Р 3565691, кл. 136-20, 1971.
