Устройство для окраски внутренней поверхности труб

Патент 614824

Авторы

Иллюстрации

Показать все

Реферат

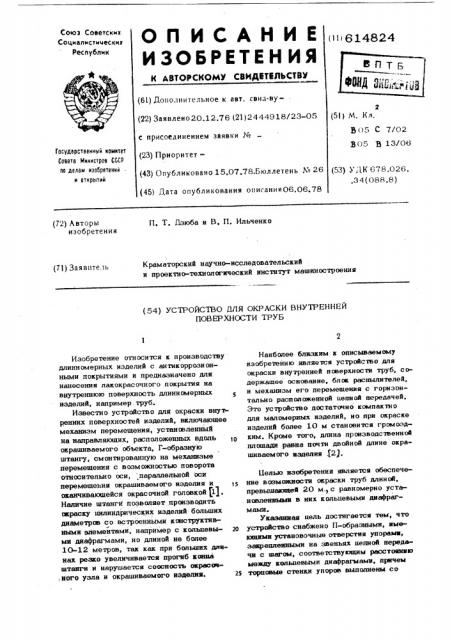

Союз Советских

Соцмалмстмческмх

Реслублмк

ОП ИСАНИЕ в14в24

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТИЛЬСТВУ (61) Дополт1ительное к авт. свил-ву(22) Заявлено20.12.76 (21)2444918/23-05 (5l) М, Кл.

5 05 С 7/02

305 В 13/06 с присоединением заявки Ме (23) ПриоритетвЂ”

Государственный комитет

Совета Министров СССР

f10 делан изооретений . и открытий (43) Опубликовано 15.07.78.Бюллетень Хе 26 (53) У 1К 678.026. ,34 (088 ° 8) (45) gата опубликования описания06.06.78 (72) Авторы изобретения

П, Т.,Пэюба и В, П. Ильченко

Краматорский научно-исследовательский и проектно-технологический институт машиностроения (71) 3а я вите л ь (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБ!

Изобретение относится к производству длинномерных изделий с антикоррозионными покрытиями и предназначено для нанесения лакокрасочного покрытия на внутреннюю поверхность длинномерных иэделий, например. труб.

Известно устройство для окраски внутренних поверхностей иэделий, включающее механизм перемещения, устансвленный на направляющих, расположенных вдоль окрашнваемого объекта, Г-образную штангу, смонтированную на механизме перемещения с возможностью поворота относительно оси, параллельной оси перемещения окрашиваемого изделия и оканчивакхцейся окрасочной головкой 1).

Наличие штангист позволяет производить окраску иилиндрических изделий больших диаметров со встроенными конструктив.Г ными элементами, например с кольцевыми диафрагмами, но длиной не более

10-12 метров, так как при больших длинах резко увеличивается прогиб roaaa штанги и нарушается соосность окрасее«« ,ного узла и окрашиваемого иэделия.

Наиболее близким к описываемому изобретению является устройство для окраски внутренней поверхяостет труб, содержащее основание, блок распылителей, и механизм его перемещения с горизонтально расположенной иепной передачей.

Это устройство достаточно компактно для маломерных изделий, но при окраске иэделий более 10 м становится громоздким. Кроме того, длина производственной площади равна почти двойной длине окрашиваемого изделия .12).

Белью изобретения является обеспечение возмоекиости окраски труб длиной, превышаеащей 20 м.> с равномерно установленными в них кольиевыми диафрагмами

Укаэанная пель достигается тем, что устройство снабжено П-образными, имеющими установочные отверстия упорамее, эац1епленными на звеньях цепной передачи с шагом, соответствующим расстоянию между кольцевыми диафрагмами, причем торцовые стенки упоров выполнены со

614824 скосом под углом 30-45о к вертикали,а расстояние между центрами отверстий равно

В ЬО }

6 з, 810 з iK где 3 вЂ” диаметр делительной окружности звездочки цепной пере- 5 дачи;

- число звеньев пепи, перекрываемых упором; число зубьев звездочки.

На фиг. 1 изображен общий вид уст1О ройства, установленного в окрашиваемой трубе; на фиг, 2 вЂ” крепление ynopos; на фиг. 3 вЂ” поперечный разрез упора.

Устройство содержит основание 1, блок распылителей 2, механизм его перемещения 3 с горизонтально расноложенной цепной передачей. (цепью) 4., на звеньях которой закреплены П-образные упоры 5 и 6 прямого и обратного ходов, имеющие установочные отверстия 7 и ролики 8. цепь натянута на звездочки 9, Для обеспечения попадания перекрываемых упорами 5 и 6 звеньев цепи 4 в . зубья звездочек 9 расстояние между установочными отверстиями 7 упоров должно быть равно

3=2 Ь111

360 И где 3) вЂ” диаметр делительной окружнос30 ти звездочки; число звеньев цепи, перекрываемых упором;

Х вЂ” число зубьев звездочки, Йля обеспечения надежного контакта между упорами 5 и 6 с кольцевой диафрагмой 10 окрашиваемой трубы 11 и компенсацией угла подъема заднего конца упора торцевые стенки его выполнены со скосом под углом 30-45 к вертио 4О кали.

Устройство содержит также комплект электрокабелей и шлангов для подвода, сжатого воздуха 12.

Работает устройство следующим обра-.

45 зом.

При включении механизма перемещения

3 на прямой ход звездочки 9 получают от него вращение и приводят в движение цепь 4, которая своим упором 5 прямого хода упирается в торец кольцевой диафрагмы 10 и трубы 11. Возникающая при атом сила сопротивления упору перемешает устройство в прямом направлении, gg которое при этом скользит трубчатыми направляющими своего основания 1 по диафрагмам 10. Это перемещение продолжается до тех. пор, пока под воэдейс1 . дет из зацепления с торцом кольцевой диафрагмы 10. Ilo в этот момент к торцу последующей диафрагмы подойдет второй упор 5 прямого хода и перемещение устройства будет продолжено, Одновременно с началом перемещения устройства включается в работу блок распылителей 2, скорость вращения которого синхронизирована со скоростью перемещения устройства. Окраска производится по винтовой линии, но ширина отпечатков факела выбрана так, чтобы обеспечить перекрытие шага винтовой линии окраски.

После выхода иэ трубы 11 устройство останавливается. По истечении времени, необходимого для высыхания нанесенного слоя лакокрасочного материала, включается обратный ход и устройство начи.вЂ” нает перемешаться в обратном направле нии, упираясь в торцы кольцевых диафрагм 10 упорами 6 обратного хода, производя при этом нанесение второго слоя лакокрасочного покрытия.

Устойчивое положение упоров 5 и 6 на зеньях цепи 4 достигается при перекрытии ими 3-5 звеньев цепи. При этом обеспечивается минимальный момент опрокидывания упоров 5 и 6 под нагрузкой во время их контакта с торцами: кольцевых диафрагм 10.

Минимальное усилие выхода упоров 5 и 6 из зацепления с кольцевой диафраг мой 10 и устранение динамических нагрузок в момент выхода обеспечиваются вращающимся роликом 8..

Наличие П-образных упоров позволяет механизировать и частично автоматизировать процесс перемещения устройства, что дает возможность механизировать . процесс окраски длинномерных труб, имеющих кольцевые диафрагмы, значительно улучшить условия труда и повысить качество окраски поверхности.

Формула изобретения

Устройство для окраски внутренней по верхности труб, содержащее основание, блок распылителей и механизм его перемещения с горизонтально расположенной цепной передачей, о т л и ч а ю щ е ес я тем, что, с целью обеспечения воэможности окраски труб длиной, древышающей 20 м, с равномерно установленными в них кольцевыми диафрагмами, оно снабжейо П-образными, имеющими установочные отверстия упорами, закреп° генг пиччЧЫ чй СтсваеаПййВ Р 11ll4f

614824 гом, соответствуюшим расстоянию между кольцевыми диафрагмами, причем торцовые стенки упоров выполнены со скосом под углом 30-45 к вертикали, à расо стояние между центрами упомянутых отверстий равно

36О h

С*В ь двЂ”

2z, где Э, вЂ” диаметр делительной окружности звездочки цепной передачи;

9 вЂ” число звеньев цепи, перекрываемых упором;

Х вЂ” число зубьев звездочки. . Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство Ne 412948, кл, Ь05 С 7/02, 1971.

2. Авторское свидетельство % 447171, кл. 3 05 В 3/18, 1973.
