Устройство для подачи листового материала к ножницам

Устройство для подачи листового материала к ножницам

Иллюстрации

Показать все

Реферат

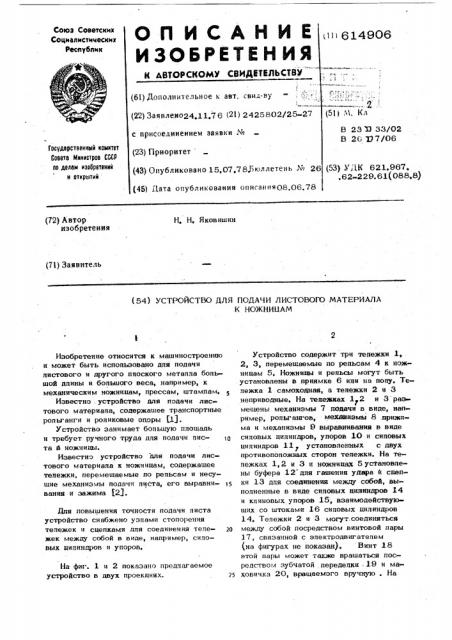

O П И С А Н И Е»в14вов

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Ресаубпик

К ABTOPCKOMV СВИДВтИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено24.11.7 6 (21) 2425802/25-27 (51) М. Кл с присоединением заявки № (23) Приоритет

В 23,О 33/02

В 26 И7/06

Государственны» намнтет

Совета М»ннстрав СССР ао делам »эоаретенн» н открыт»» (43) Опубликовано 15,07.783эюллетень N. 26 (53) У;(К 621.967 ° . 62-2 29. 61 (088,8) (45) El àòà опубликования описаиия08.06.78 (72) Автор изобретения

Н, Н, Яковишин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛИСТОВОГО МАТЕРИАЛА

К НОЖНИЦАМ

Изобретение относится к машиностроению и может быть использовано дпя подачи листового и другого ппоского металла большой длины и большого веса, например, к механическим ножницам, прессам, штампам, Известно, устройство для подачи листового материала, содержашее транспортные ропьганги и роликовые опоры Ь).

Устройство занимает бопьшую плошадь и требует ручного труда дпя подачи писта в ножницы.

Известно устройство для подачи листового материала к ножницам, содержашее тележки, перемешаемые по рельсам и несушие механизмы подачи листа, его выравнивания и зажима )2g.

Дпя повышения точности подачи яиста устройство снабжено узлами стопоренля тележек и сцепками для соединения теле- 2О жек между собой в виде, например, синовых ципиндров и упоров.

На фиг. 1 и 2 показано предлагаемое устройство в двух проекциях. 25

Устройство содержит три тепежки 1, 2, 3, перемешаемые по рельсам 4 к ножницам 5. Ножницы и репьсы могут быть установлены в приямке 6 ипи на попу. Тележка 1 самоходная, а тележки 2 и 3 неприводные. На тенечках 1 2 и 3 раз мешены механизмы 7 подачи в виде, например, ропьгангов, механизмы 8 .прижима и механизмы 9 выравнивания в виде силовых ципиндров, упоров 10 и силовых цилиндров 11 установленных с двух противопопожных сторон тележки. На тележках 1,2 и 3 и ножницах 5установпены буфера 12 дпя гашения удара и сцепки 13 для соединения между собой, выпопненные в виде синовых цнпкндров 14 и клиновых упоров 15, взанмодействуюших со штоками 16 синовых цилиндров

14. Тележки 2 и 3 могут. соединяться между собой посредством винтовой пары

17, связанной с электродвигателем (на фигурах ие показан). Винт 18 этой пары может также врашаться посредством зубчатой . переделки 19 и маховичка 20, вращаемого вручную . На

614906 тележках 1, 2 и Э с обеих сторон рас положены узлы 21 стопорения в виде силовых цилиндров, штоки 22 которых взаимодействуют со стенками приямка 6.

В случае расположения рельсов и на полу штоки 22 взаимодействуют с упора- ми на направляющих рамы. Линейки 23 с делениями могут быть установлены или на стенках приямка 6, или на упорах, или на одной из тележек. На других тележках закреплены указатели 24. Ножницы 5 оборудованы прижимом 25„задним упором (на фигурах не показан).

Устройство работает следующим образом.

Лист 26 укладывается на одну или несколько тележек в зависимости от длины и подается к ножницам 5. Резка может осуществляться по риске предварительной разметки, по упору ножниц, по

20 линейкам с делениями.

При резке по риске предварительной разметки уложенный на тележках 1 2 э и 3 лист подается к ножницам и затем посредством механизмов 7 и 9 подачи и выравнивания производят совмещение риски с режущей кромкой ножа. После их совмещения лист механизмами 8 и

ЗО прижимом 25 зажимается и производится резка, При резке по упору уложенный на тележки лист подается к ножницам. Тележки 1, 2 сцепками 13 соединяются между собой и с ножницами 5 и стопорятся узлами 21. Затем лист выравнивается и подается механизмом 7 подачи до заднего упора ножниц. Далее лист зажимается механизмами 8 и прижи-. мом 25. После отрезки лист отжимается и вновь подается до заднего упора до тех пор, пока не разрежут его на заготовки заданной длины.

Резка по линейке производится аналогично резки по упору, но длина отрезаемой заготовки определяется по линейке.

Формула изобретения

Устройство для подачи листового материала к ножницам, содержащее тележки, перемещаемые по рельсам и несущие механизмы подачи листа, его выравнивания и зажима, о т л и ч а ю ш е е с я тем, что, с целью повышения точности подачи листа, оно снабжено узлами стопоре« ния тележек и сцепками для соединения тележек между собой, ввиде,,например, силовых цилиндров и упоров.

Источники информации, принятые во внимание при экспертизе: с

1. Авторское свидетельство

¹ 253552, кл. В 23 Ц 33/02, 1968.

2, Дмитриев П. В. Комплексная механизация резки листового металла на гильотинных ножницах в сб. Производство крупных машин. Механизация заготовительно-сварочного производства, М„НИИТяжмаш Уралмашзавода, 1965, вып Х, с. 132О.
